7.7.2 Sensorübersicht
2
1
4 5

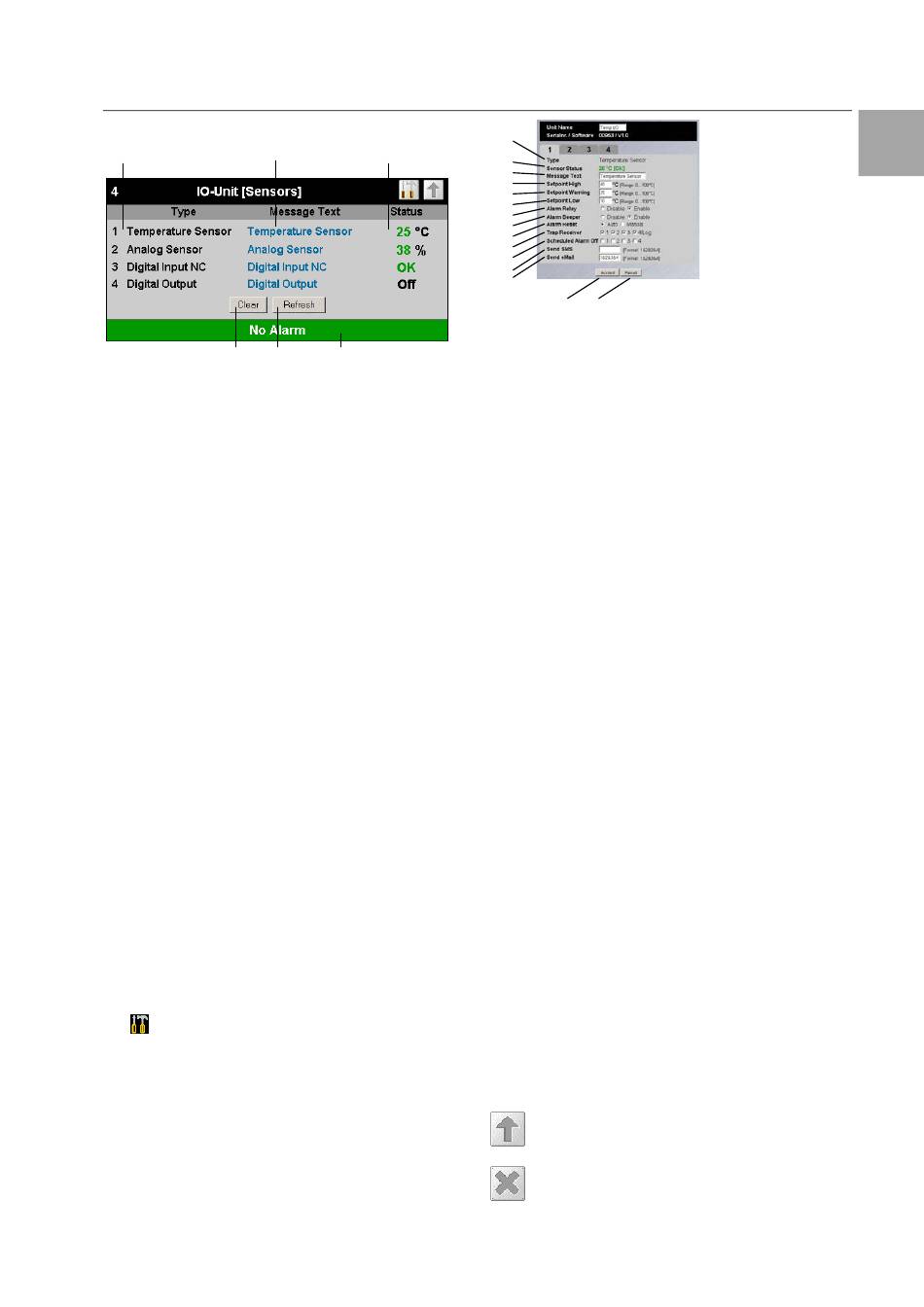

Abb. 32 Übersicht Sensoren an einer I/O-Unit
Legende
1 Anschlussnummer und Sensortyp
2 Messagetext des Senors. Frei wählbar über die
Sensorkonfiguration (7.7.3)
3 Status bzw. Messwert des Sensors. Der Status des
Sensors wird mittels der Schriftfarbe dargestellt.
Für Analogwerte wird zusätzlich über einen Pfeil die
Über- bzw. Unterschreitung der Alarm- oder Warn-
schwellen angezeigt.
4 Quittieren von Ereignissen
Durch Klicken des Clear-Buttons können Timeouts
und Configuration Changes bestätigt werden. Hier-
durch wird die CMC-TC PU neu abgefragt und die
Webseite aktualisiert.
5 Refresh
Erzwingt eine sofortige Aktualisierung der CMC-TC
PU Webseite.
Die Sensorübersicht wird außerdem alle 10 Sekun-
den automatisch aktualisiert
6 Warn- bzw. Alarmstatus der Sensoren (gesamt)
grün: keine Warnung/kein Alarm
gelb: Warnung
rot: Alarm (Fehlfunktion)
7.7.3 Allgemeine Übersicht (Sensor-
konfiguration)
Sie können die angeschlossenen Sensoren indivi-
duell einstellen. Der Aufbau der Konfigurationsüber-
sicht ist prinzipiell immer gleich und wird hier bei-
spielhaft gezeigt.
Um auf diese Seite zu gelangen, klicken Sie auf den
Messagetext des Sensors oder das Werkzeugsym-
bol auf der allgemeinen Übersicht (Statusfenster)
der PUII.
CMC-TC Processing Unit II
1
3
2
3
4
5
6
7
8
9
10
11
12
13
Abb. 33 Sensor konfigurieren – Übersicht
6
Legende
1
2
3
7
8
9
10
11
12
13
14
15
Um komfortabler zwischen den einzelnen Seiten
navigieren zu können, stehen folgende Buttons zur
Verfügung:
Bedienung 7
14 15
Angeschlossener Sensortyp
Aktueller Status des angeschlossenen Sensors
Dieser Mitteilungstext wird beim Senden einer
Warn-/Alarmmeldung mit übertragen und dient als
Information für den Empfänger der Meldung zur
Identifizierung des Sensors. Sie können den vorge-
gebenen Text löschen und einen eigenen Mittei-
lungstext hineinschreiben (z. B. TempSensor-
Rack1).
Sie können für jeden Sensor einstellen, ob bei ei-
nem Alarm das Alarmrelais schalten (Enable) soll
oder nicht (Disable).
Sie können für jeden Sensor einstellen, ob bei ei-
nem Alarm der integrierte Alarmpiepser auslösen
(Enable) soll oder nicht (Disable).
Sie können für jeden Sensortyp einstellen, ob nach
einem Warning- oder Alarmstatus die CMC-TC PU
sich selbst quittiert (Auto) oder der Administrator
manuell quittieren muss (Manual).
Durch Anklicken der einzelnen Optionsfelder können
Sie festlegen, an welche der eingetragenen Trap-
Receiver Traps für diesen Sensor gesendet werden.
Durch Anklicken der einzelnen Optionsfelder können
Sie einstellen, welche Alarmkonfiguration ein- bzw.
ausgeschaltet sein soll. Die einzelnen Funktionen
können Sie unter dem Menüpunkt „Setup – Timer"
einrichten und die jeweiligen Scheduler zuweisen.
Sie können bis zu vier Mobilfunknummern eintragen,
die Sie vorher unter Setup – SMS-Unit eingetragen
haben, jeweils getrennt durch ein Et-Zeichen „&"
(z.B. 1&2&3&4).
Sie können bis zu vier E-Mail-Adressen eintragen,
die Sie vorher unter Setup – eMail (SMTP) eingetra-
gen haben, jeweils getrennt durch ein Et-Zeichen
„&" (z.B. 1&2&3&4).
Übernehmen aller Änderungen.
Zurücksetzen aller Einstellungen auf Standardwerte.
Back-Button: Hierüber kann von jeder Seite
eine Seite zurück gesprungen werden.
Home-Button: Verlinkt von jeder Einheiten-
Übersicht-Seite oder von den Setupseiten
direkt auf die Hauptseite.
