4 Montage

4 Montage
DE

4.1 Hinweise zur Montage

Bauen Sie die CMC-TC PU in einen Schaltschrank
oder in ein geeignetes Gehäusesystem ein, so dass
es zusätzlich durch äußere Einflüsse geschützt ist.
Berücksichtigen Sie auch die zulässigen Umge-
bungstemperatur- und Feuchteeinsatzbereiche so-
wie die anwendungsbezogene geforderte IP-
Schutzart (siehe Kapitel 11 auf Seite 54).

4.2 CMC-TC montieren

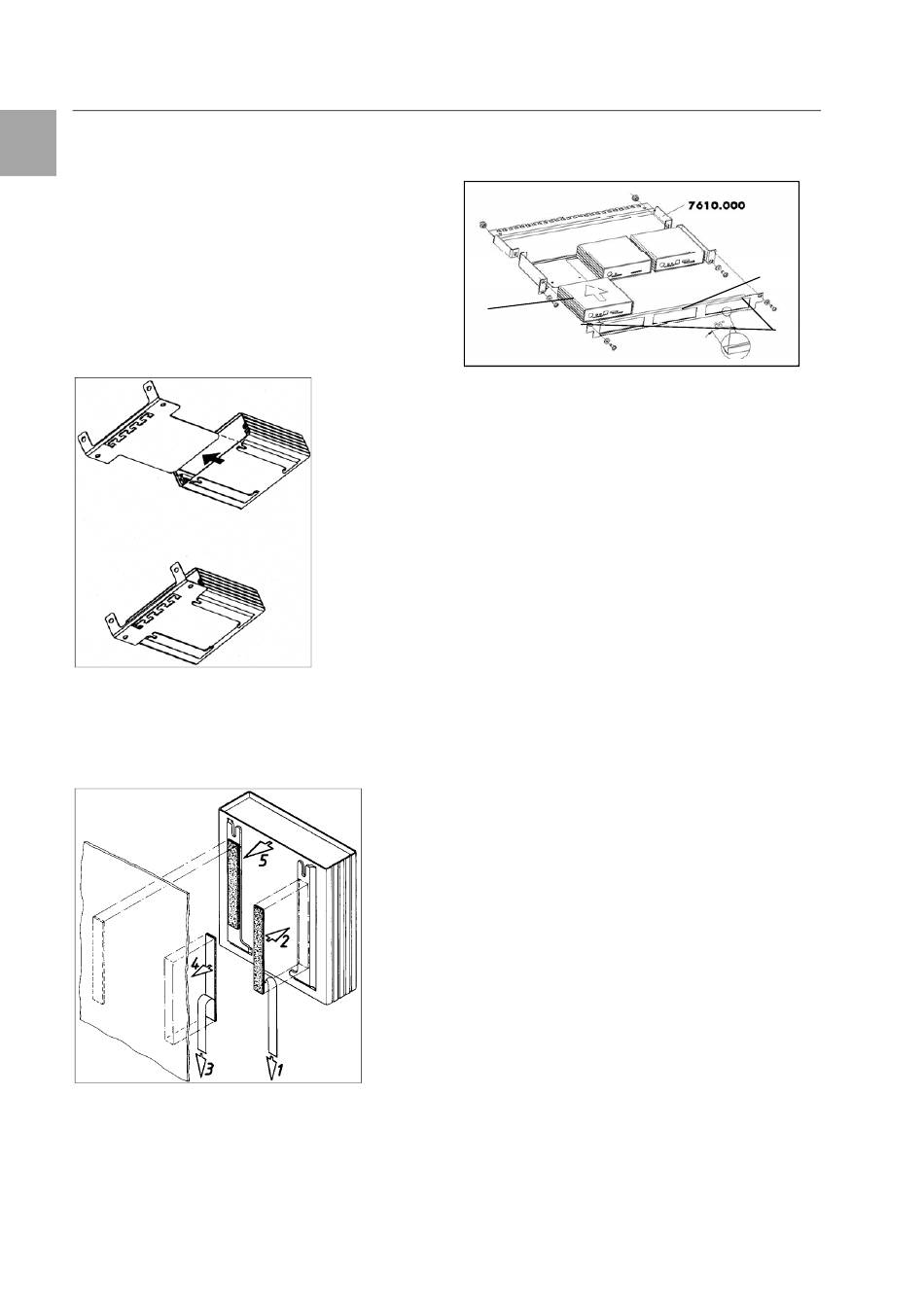

Abb. 3 Montage mit Montagemodul
• Schieben Sie die CMC-TC PU auf die Halteplatte
des Montagemoduls. Achten Sie darauf, dass die
Halteplatte zwischen den Führungsschienen der
CMC-TC PU sitzt.
Abb. 4 Montage mit Klettstreifen
• Entnehmen Sie die selbstklebenden Klettbänder
aus dem Lieferumfang und entfernen Sie die
Schutzfolie von den Klettbändern.
• Stellen Sie sicher, dass die Klebestellen fett- und
staubfrei sind.
10
• Kleben Sie die Klettbänder auf das Gehäuse der
CMC-TC PU und positionieren Sie die CMC-TC
PU an den gewünschten Befestigungsort.
3
Abb. 5 Montage in die 1 HE Montageeinheit
1. Entfernen Sie beide oberen Schrauben der
Blende.
2. Nehmen Sie die Blende ab.
3. Schieben Sie die CMC-TC PU auf die Halteplat-
te der Montageeinheit. Achten Sie darauf, dass
die Halteplatte zwischen den Führungsschienen
der CMC-TC PU sitzt.
4. Setzen Sie die Blende wieder auf die Montage-
einheit.
5. Verschrauben Sie die Blende wieder auf die
1 HE Montageeinheit.
2,4
1,5
CMC-TC Processing Unit II
