6 Inbetriebnahme

6 Inbetriebnahme
DE
Wenn Sie die CMC-TC PU montiert und alle An-
schlüsse installiert haben, müssen Sie die CMC-TC
PU nun konfigurieren. Sie können dies über die
serielle Schnittstelle tun (siehe 5.7
Programmierschnittstelle
anschließen), über die Netzwerkverbindung mit
einem Internetbrowser (siehe 7.6 Zugriff über Brow-
ser) oder über Telnet (siehe 7.8 Zugriff über Telnet).
Zunächst müssen Sie die Verbindung zur CMC-TC
PU herstellen. Dies wird im Folgenden beispielhaft
mit Hilfe des Terminalprogrammes „HyperTerminal"
gezeigt, welches Bestandteil des Betriebssystems
Microsoft Windows 2000 ist. Bei anderen Betriebs-
systemen ist der Ablauf sinngemäß gleich.
Zum Starten von „HyperTerminal" klicken Sie <Pro-
gramme> - <Zubehör> - <Kommunikation> - <Hy-
perTerminal>.

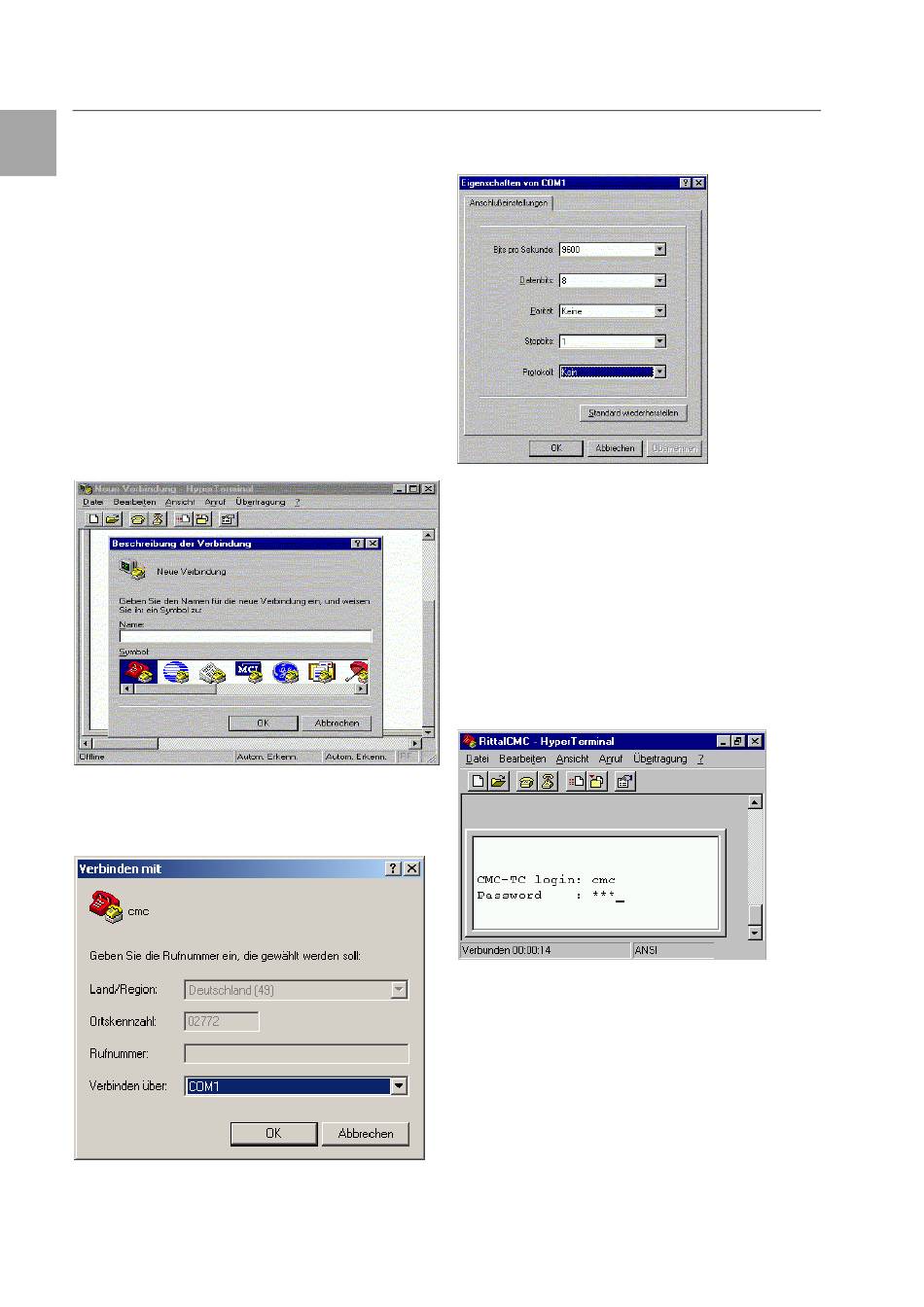

Abb. 16 Name eingeben und Verbindung auswählen
• Name eingeben.
• Symbol für die Verbindung zuweisen.
Abb. 17 Verbindung aufbauen
• Verbindung über COM-Port auswählen.
• "OK" klicken.
14
Einmalig werden die Eigenschaften des gewählten
COM-Ports abgefragt.
Abb. 18 COM-Port-Eigenschaften
• Tragen Sie folgende Parameter ein:
− Übertragungsrate: 9600 Bits pro Sekunde
− Datenbits: 8
− Parität: Keine
− Stoppbits: 1
− Protokoll: Kein
Für die RS-232-Schnittstelle ist der Norm-
Pegelbereich einzuhalten, da sonst die Daten nicht
einwandfrei übertragen werden können.
Das Anmeldefenster von HyperTerminal erscheint.
Abb. 19 Login
Hier müssen Sie Ihren Anmeldenamen (CMC-TC
login) und Ihr Passwort eingeben. Bei Auslieferung
ist für beides „cmc" voreingestellt.
• Geben Sie Ihren Anmeldenamen (CMC-TC login)
und Ihr Passwort ein.
Sie können das Passwort nachträglich ändern (sie-
he 7.3.12 Passwörter konfigurieren).
CMC-TC Processing Unit II
