Gerätebeschreibung - Schnellübersicht

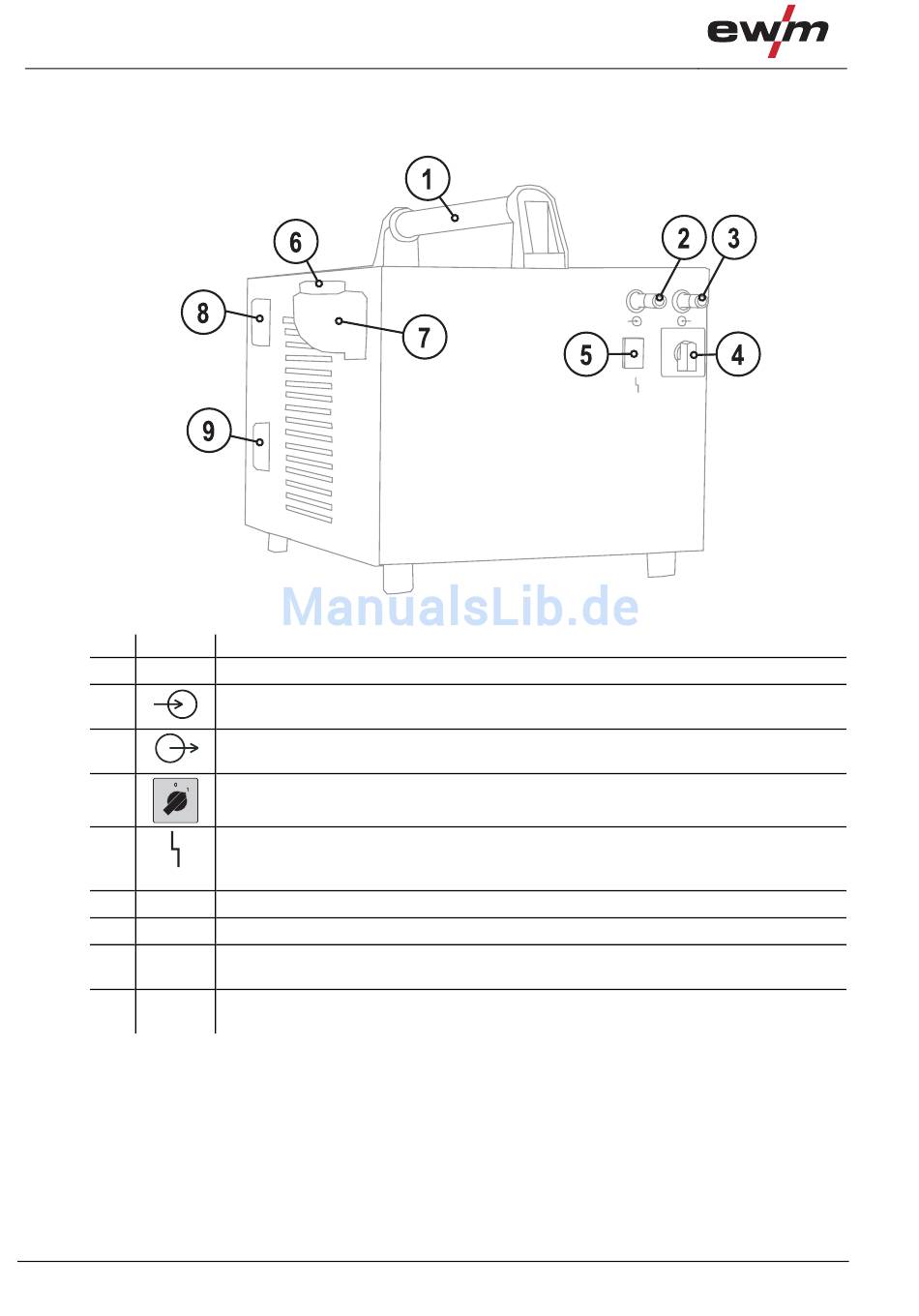

Frontansicht
4
Gerätebeschreibung - Schnellübersicht
4.1
Frontansicht
Pos. Symbol
1
2
3
4
5
6
7
8
9
10
Beschreibung
0
Transportgriff
Schnellverschlusskupplung, rot
Kühlmittelrücklauf vom Schweißbrenner
Schnellverschlusskupplung, blau
Kühlmittelvorlauf zum Schweißbrenner
Hauptschalter, Gerät Ein/Aus
Signalleuchte, Funktionsstörung
Leuchtet bei Druckverlust im Kühlmittelkreislauf.
Kühlmittelstand und Dichtheit des Kühlmittelkreislaufs prüfen.
Verschlussdeckel Kühlmitteltank
Kühlmitteltank
obere Füllstandsanzeige
Maximalbefüllung Kühlmittel
untere Füllstandsanzeige
Minimalbefüllung Kühlmittel
Abbildung 4-1
099-008026-EW500
28.06.2010
