Quadrum OneTouch / Quadrum OneTouch Green

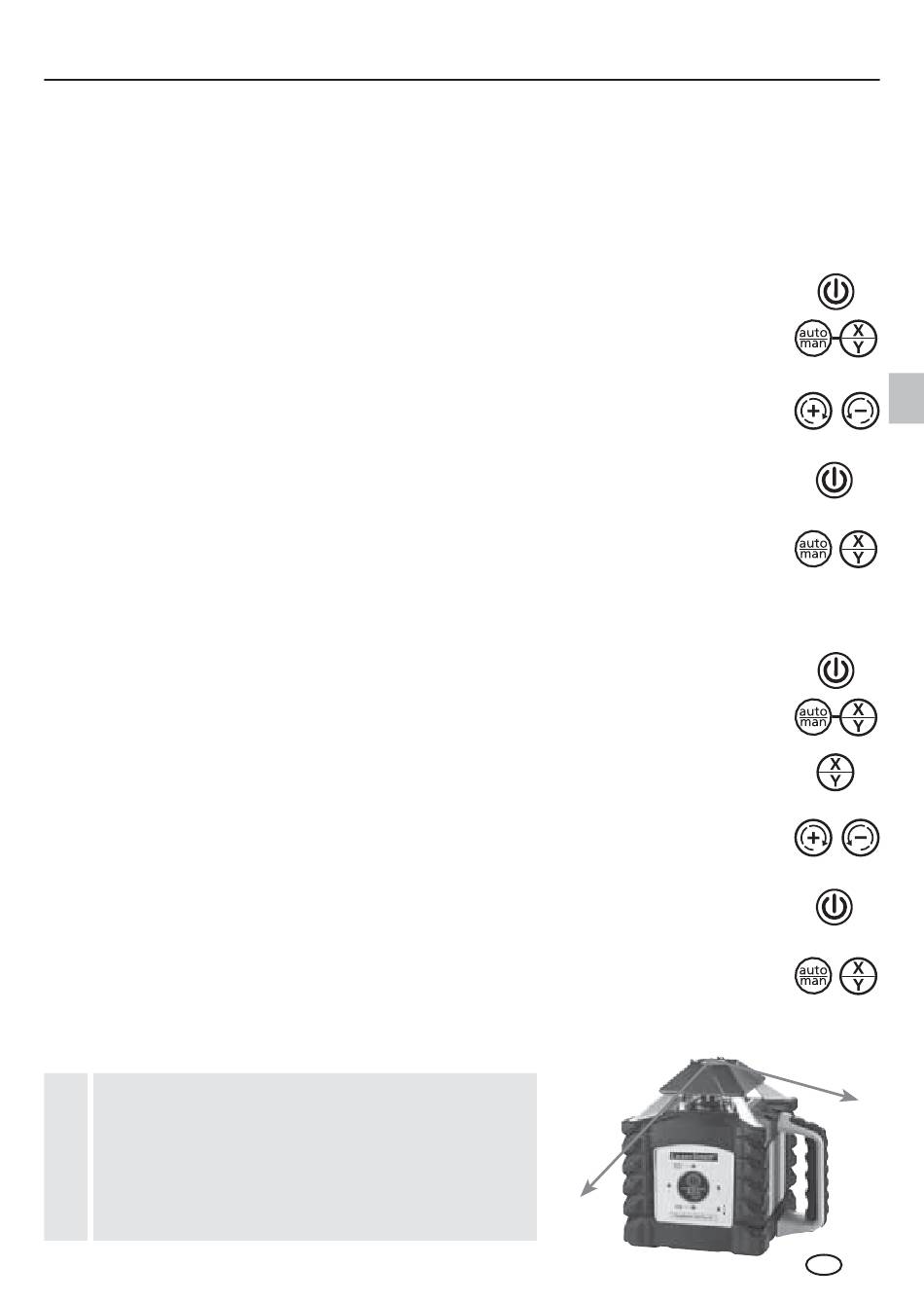

Modo de ajuste
Al ajustar preste atención a la alineación del láser de rotación.
Ajuste siempre todos los ejes.
Ajuste del eje X
Activar el modo de ajuste: encender el Quadrum OneTouch.
Pulsar simultáneamente la tecla auto/man y la tecla X/Y hasta
que el LED de X parpadee con rapidez.
Ajuste: cambiar el láser de su posición actual a la altura del
punto de referencia A2 con las teclas Más/Menos.
Anular el ajuste: apagar el aparato.
Guardar: pulsar simultáneamente la tecla auto/man y la
tecla X/Y hasta que se encienda el LED de X.
Ajuste del eje Y
Activar el modo de ajuste: encender el Quadrum OneTouch.
Pulsar simultáneamente la tecla auto/man y la tecla X/Y hasta
que el LED de X parpadee con rapidez.
Cambiar al eje Y con la tecla X/Y.
Ajuste: cambiar el láser de su posición actual a la altura del
punto de referencia A2 con las teclas Más/Menos.
Anular el ajuste: apagar el aparato.
Guardar: pulsar simultáneamente la tecla auto/man y la
tecla X/Y hasta que se encienda el LED de Y.
Compruebe regularmente la calibración
!
antes del uso, después de transportes y
de almacenajes prolongados. Controle
siempre todos los ajes.
X- / Y-
Ejes
Y
X
