Quadrum OneTouch / Quadrum OneTouch Green

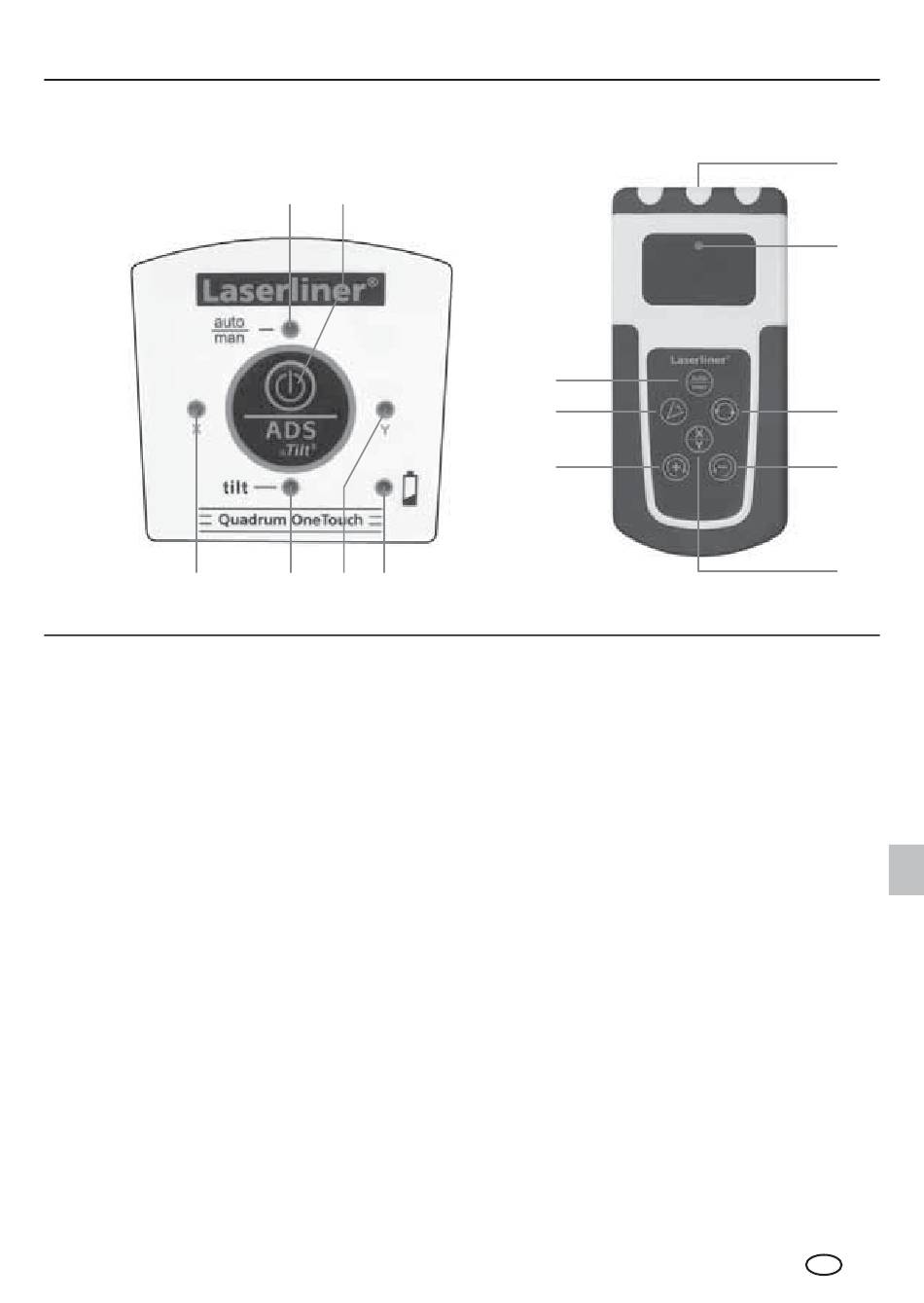

Панель керування моделі
Quadrum OneTouch
4
1 автоматичний/ручний режим
2 СД-індикатор автоматичного/
ручного режимів
СД-індикатор не горить:
автоматичне вирівнювання
СД-індикатор горить: ручне
вирівнювання
3 Кнопка ввімкнення/вимкнення
4 СД-індикатор осі X
5 СД-індикатор функції нахилу
6 СД-індикатор осі Y
7
Індикація стану заряду батареї
8 Вихід інфрачервоного сигналу
2 3
5 6 7
Пульт дистанційного
керування
1
10
11
9 Індикатор роботи
10 Віяловий режим
11 Кнопка позиціонування
(поворот вправо)
автоматичний/ручний режим:
Наведення по осях X/Y
12 Вибір швидкості обертання: 600 /
300 / 120 / 60 / 0 об/хв
13
Кнопка позиціонування
(поворот вліво)
автоматичний/ручний режим:
Наведення по осях X/Y
14 Перемикання осей X/Y
8
9
12
13
14
161
UA
