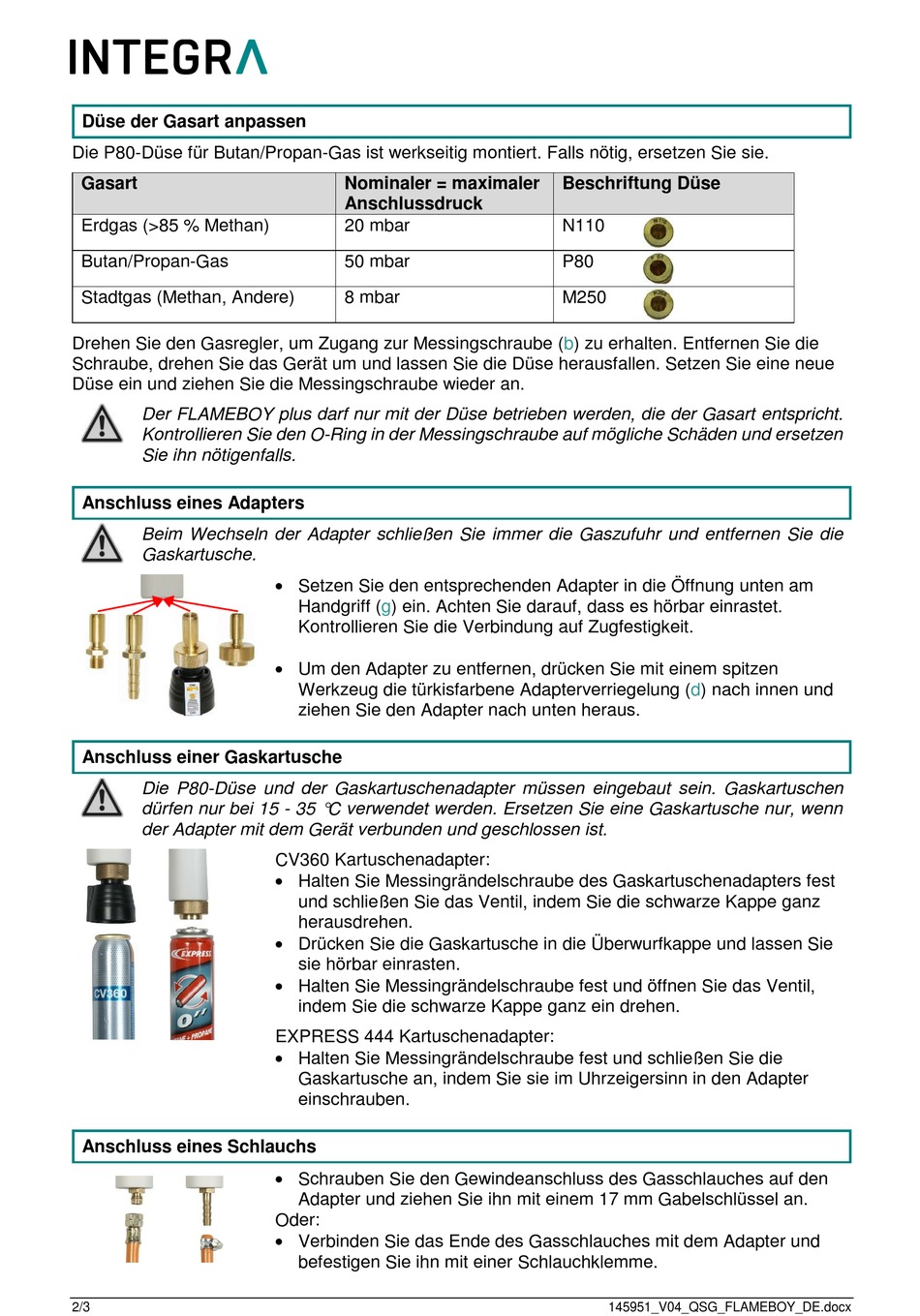

Düse der Gasart anpassen
Die P80-Düse für Butan/Propan-Gas ist werkseitig montiert. Falls nötig, ersetzen Sie sie.
Gasart
Erdgas (>85 % Methan)
Butan/Propan-Gas
Stadtgas (Methan, Andere)
Drehen Sie den Gasregler, um Zugang zur Messingschraube (b) zu erhalten. Entfernen Sie die
Schraube, drehen Sie das Gerät um und lassen Sie die Düse herausfallen. Setzen Sie eine neue
Düse ein und ziehen Sie die Messingschraube wieder an.
Der FLAMEBOY plus darf nur mit der Düse betrieben werden, die der Gasart entspricht.
Kontrollieren Sie den O-Ring in der Messingschraube auf mögliche Schäden und ersetzen
Sie ihn nötigenfalls.
Anschluss eines Adapters
Beim Wechseln der Adapter schließen Sie immer die Gaszufuhr und entfernen Sie die
Gaskartusche.
Anschluss einer Gaskartusche
Die P80-Düse und der Gaskartuschenadapter müssen eingebaut sein. Gaskartuschen
dürfen nur bei 15 - 35 °C verwendet werden. Ersetzen Sie eine Gaskartusche nur, wenn
der Adapter mit dem Gerät verbunden und geschlossen ist.
Anschluss eines Schlauchs
2/3
Nominaler = maximaler
Anschlussdruck
20 mbar
50 mbar
8 mbar
Setzen Sie den entsprechenden Adapter in die Öffnung unten am
Handgriff (g) ein. Achten Sie darauf, dass es hörbar einrastet.
Kontrollieren Sie die Verbindung auf Zugfestigkeit.
Um den Adapter zu entfernen, drücken Sie mit einem spitzen
Werkzeug die türkisfarbene Adapterverriegelung (d) nach innen und
ziehen Sie den Adapter nach unten heraus.
CV360 Kartuschenadapter:
Halten Sie Messingrändelschraube des Gaskartuschenadapters fest
und schließen Sie das Ventil, indem Sie die schwarze Kappe ganz
herausdrehen.
Drücken Sie die Gaskartusche in die Überwurfkappe und lassen Sie
sie hörbar einrasten.
Halten Sie Messingrändelschraube fest und öffnen Sie das Ventil,
indem Sie die schwarze Kappe ganz ein drehen.
EXPRESS 444 Kartuschenadapter:
Halten Sie Messingrändelschraube fest und schließen Sie die
Gaskartusche an, indem Sie sie im Uhrzeigersinn in den Adapter
einschrauben.
Schrauben Sie den Gewindeanschluss des Gasschlauches auf den
Adapter und ziehen Sie ihn mit einem 17 mm Gabelschlüssel an.
Oder:
Verbinden Sie das Ende des Gasschlauches mit dem Adapter und
befestigen Sie ihn mit einer Schlauchklemme.
Beschriftung Düse
N110
P80
M250
