Memobase Plus CYZ71D
3.3 Elektrischer Anschluss
1. Verbinden Sie den Mini-USB-Stecker mit der Mini-USB-Buchse am
MemoLink.
2. Verbinden Sie den M12-Stecker mit der M12-Buchse am MemoLink.
Es kann sowohl das flexible Memosens-Kabel CYK20 als auch das
Memosens-Prozesskabel CYK10 verwendet werden.

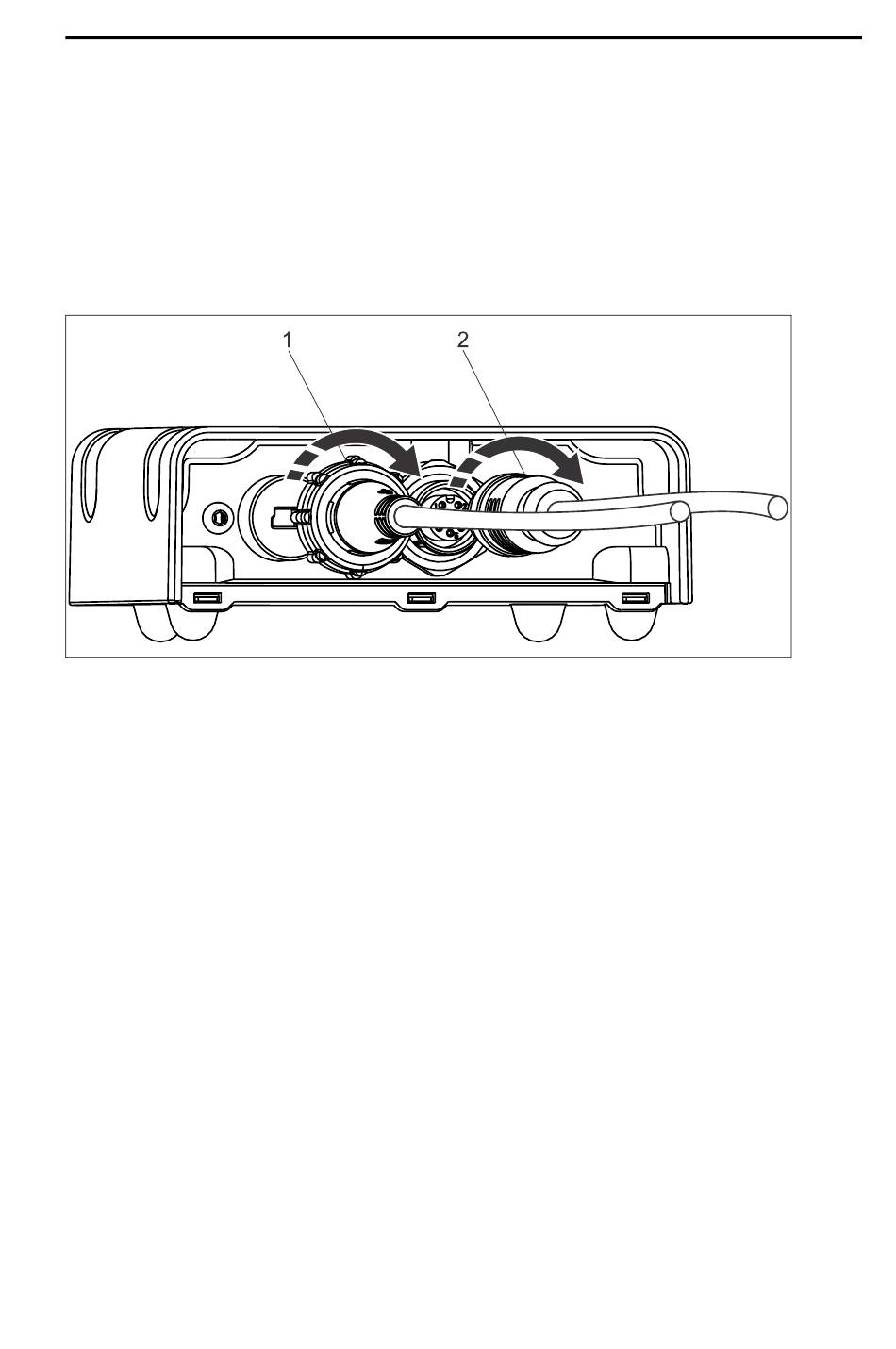

Abb. 3: Rückseite MemoLink
1 Kabel mit Mini-USB-Stecker
2 Kabel mit M12-Stecker
3. Verbinden Sie den USB-Stecker mit der USB-Buchse an Ihrem Compu-
ter.
4. Schließen Sie einen Sensor mit Memosens-Protokoll an den Memo-
sens-Steckkopf des Kabels CYK10 oder CYK20 an.
Es können auch Ex-Sensoren angeschlossen werden, ohne dass diese
ihre Zulassung verlieren. Bitte entnehmen Sie Details zum Anschluss
und Betreiben von Ex-Sensoren mit Memobase Plus der Betriebsanlei-
tung.
Endress+Hauser
Montage
a0017623
