5.3.5
Stecker Belegungen (RJ45)
Die Datenübertragung der ExCam IPQ6075 Serie nutzt eine 100 Mbit/s Ethernet Verbin-
dung (100BASE-TX).
Im Falle eines Kabelabschlusses mit Stecker ist dieser in die RJ45 PoE+ Buchse des Netz-
werkgerätes (PSE) zu stecken. Das Netzwerkgerät (PSE) darf während der Verbindung
mit dem Stecker bereits aktiv sein, eine Reihenfolge der Spannungszuschaltung ist nicht
zu befolgen.
Achtung!
Verwenden Sie geeignete RJ45 Stecker! Achten Sie auf Schirmung,
Querschnitt und Außendurchmesser des Kabels!
Achtung!
Es ist unbedingt auf eine korrekte Rangierung der Einzeladern gemäß
„EIA/TIA-568B" zu achten.
Achtung!
Überprüfen Sie Ihre Netzwerkinstallation abschließend per Class-D Link
Test.

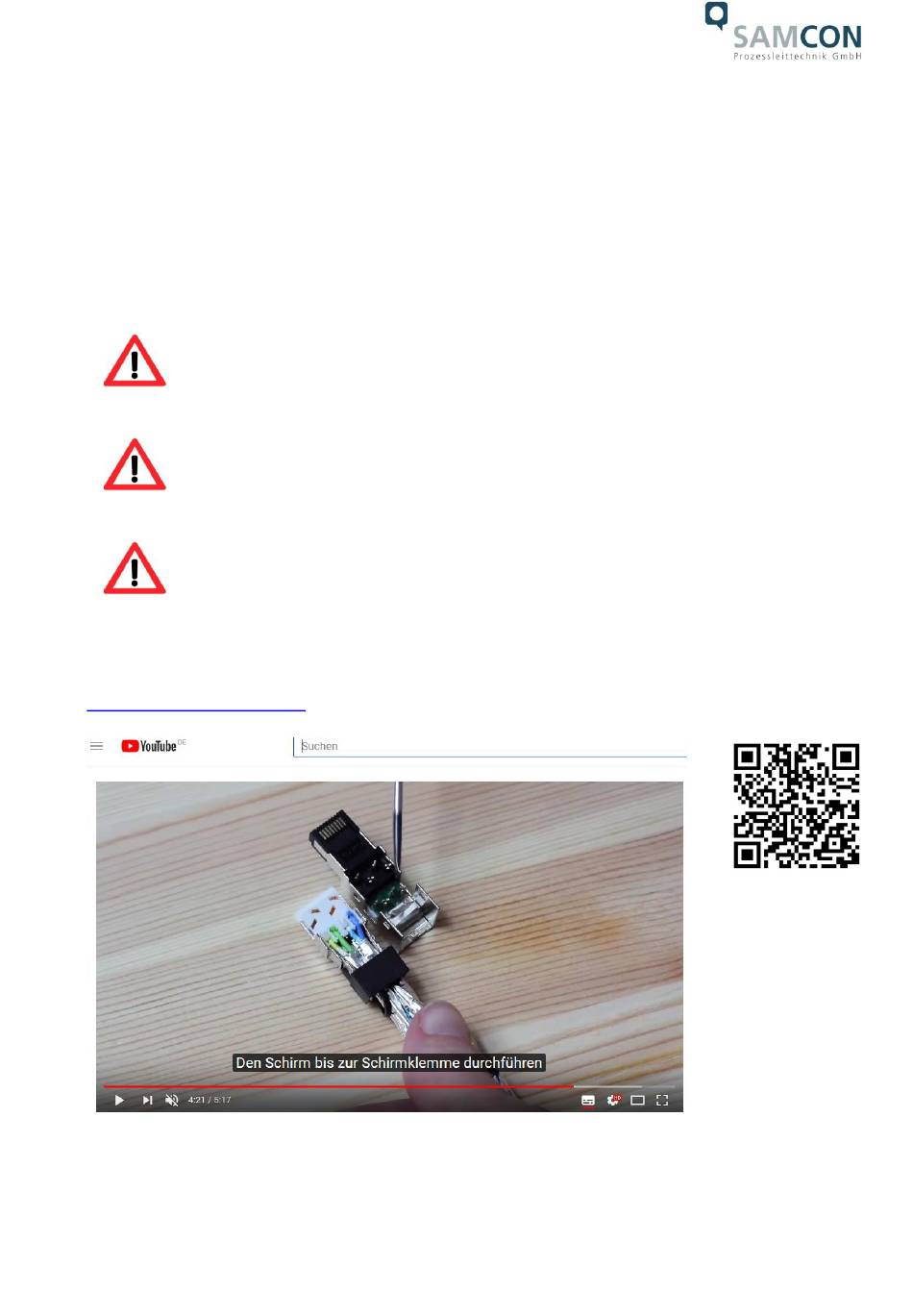

Eine genaue Anleitung zum Verbinden des RJ 45 Steckers finden sie in unserem Video
Tutorial: "SAMCON 03 Mounting and installing the RJ45 jack to SAMCON cables"
https://go.samcon.eu/v03
Bild 5-11 Stecker Belegung RJ45
Doc.-ID: 200630-PT08BA-ES-ExCam IPQ6075_de_rev.02.docx, Seite 21 von 28
