tousek ST 80 Technische Information Seite 2

Schrankensteuerung ST 80, ST80V

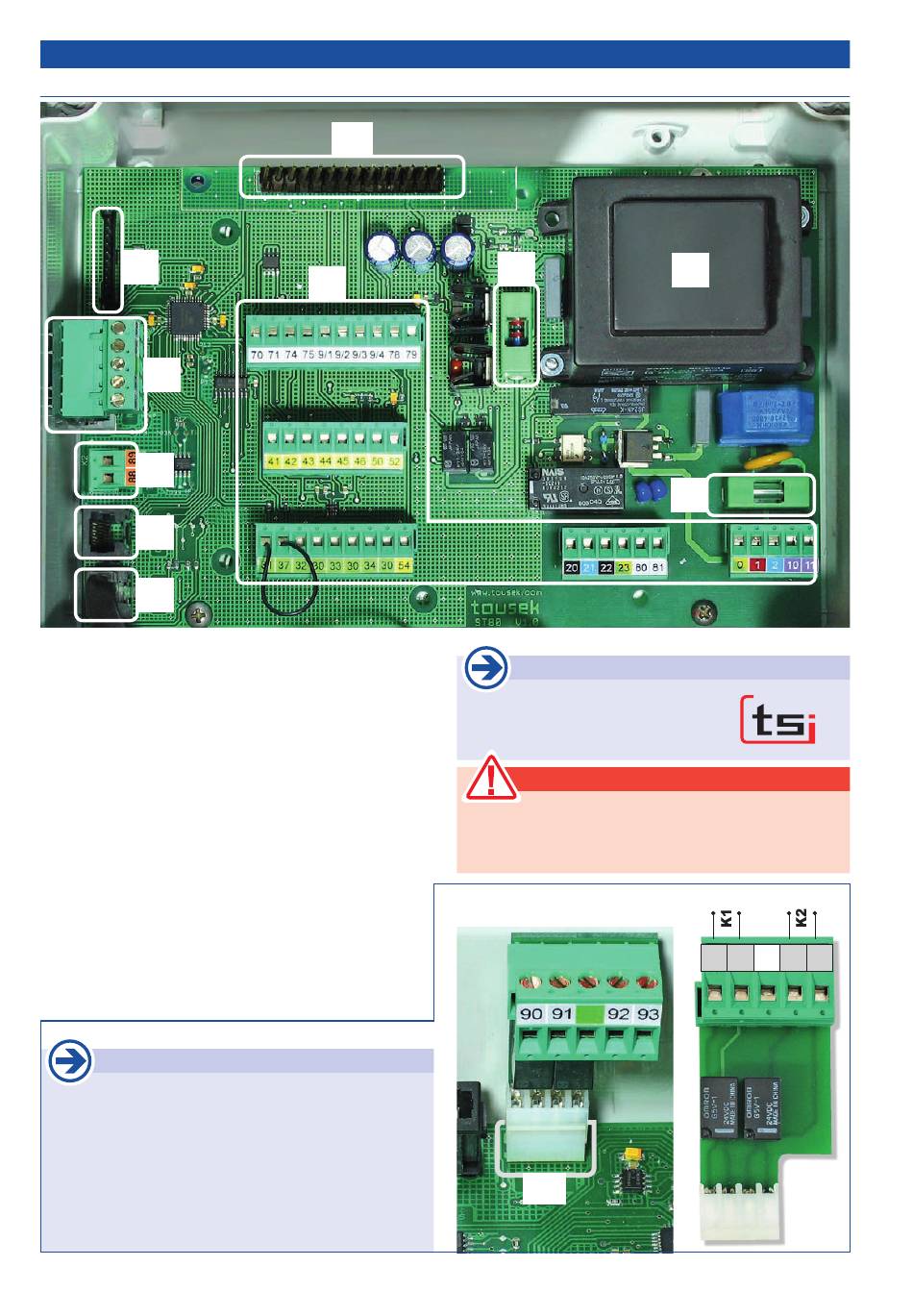

Steuerungsaufbau
FE
ZM
B
D
S
Steuerungskomponenten
(K)
Klemmenleisten
(S) Sensoranschluss
(D) Displayanschluss bzw. TSI-Anschluss
(optionales tousek-Service-Interface)
(B) Busklemmen
(ISD) Steckplatz für optionalen I-Schleifendetektor
(FE) Steckplatz für optionalen Funkempfänger
(ZM) Steckplatz für optionales Modul „Zustandsanzeige"
(T) Transformator
(F1) Sicherung F 5A
(F2) Sicherung F 2A
Modul Schrankenzustandsanzeige (optional)
• Das optionale Modul „Zustandsanzeige" wird auf
den Steckplatz (ZM) der Steuerung aufgesteckt und
ermöglicht mittels der Meldekontakte K1 und K2 die
Auswertung der Balkenstellung bzw. -bewegung
(einstellbar im Steuerungsmenü).
• Kontaktbelastung: 24Va.c./d.c., max. 10W
- 2 -
ISD
K
Wichtig
F2
Wichtig
Das optionale tousek-Service-
Interface muss mit Anschluss (D)
verbunden werden!
Bei Anschluss-, Einstell- und Wartungsarbeiten ist darauf
zu achten, dass die Elektronik nicht durch Feuchtigkeit
(Regen) beschädigt wird.
ZM
T
F1
Achtung
Meldekontakte
90 91 92 93
tousek / ST80_20601304 / 27. 05. 2019
