Installatie

Installatie-instructies

! OPMERKING: Voor de installatie zijn twee personen vereist.
1. De open haard wordt ingebouwd. (51 mm × 153 mm frame). Bereid een muur voor met een ingelijste opening,
volgens de afmetingen weergegeven in Afbeelding 3.
LET OP: Decoratief afwerkingsmateriaal (zoals baksteen) moet worden beperkt tot een overhang van 13 mm om
te zorgen voor voldoende stroming van hete lucht uit de verbrandingskamer.
LETOP: Deze haard is NIET dragend. Zorg ervoor dat de opening voor de haard zo is omlijst dat het gewicht van
de bouwmaterialen geen druk uitoefent op de bovenkant van de haard.
! OPMERKING: De stroomkabel bevindt zich rechts aan de onderkant van de vuurhaard
2. Maak een sleuf in het frame zodat het netsnoer naar deze locatie kan worden geleid.
3. Als een installatie zonder bekleding gewenst is, verwijder dan de fabrieksbekleding door de schroeven te
verwijderen waarmee deze vastzit.
4. Til de vuurhaard in de opening van de omlijsting met behulp van de handgrepen aan de achterkant van de haard.
5. Zorg er met behulp van een waterpas (meegeleverd) voor dat de haard waterpas staat binnen het frame. Pas
10

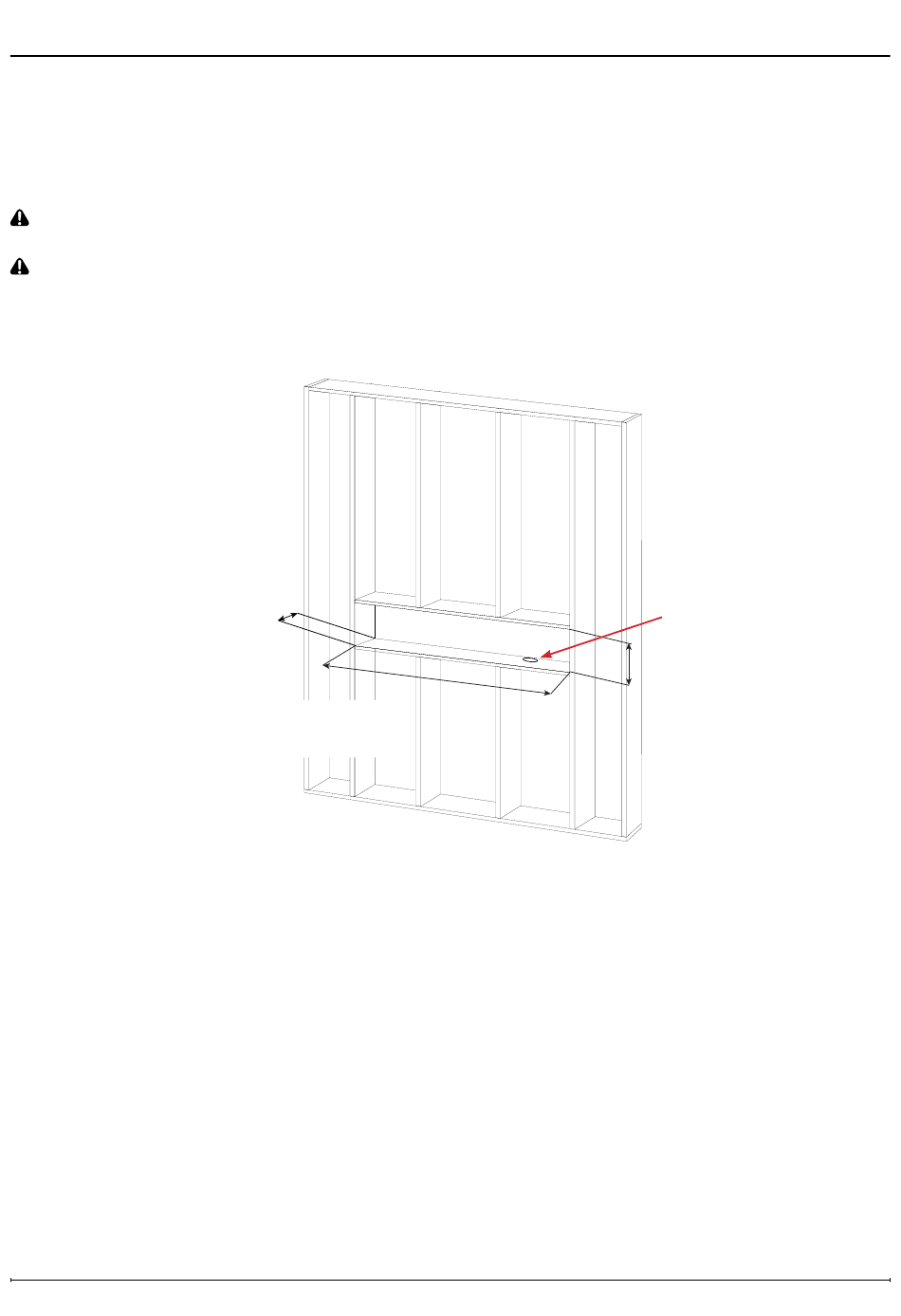

Afbeelding 3
140 mm
EVO1200: 1286 mm
EVO1500: 1540 mm
EVO1800: 1897 mm
EVO2500: 2557 mm
Locatie van
netsnoersleuf
406 mm
Dimplex
