Allgemein:
Die Pendeluhr kann in zwei verschiedenen Versionen gebaut werden. In der Anleitung wird der Aufbau von Version 1 be-
schrieben.

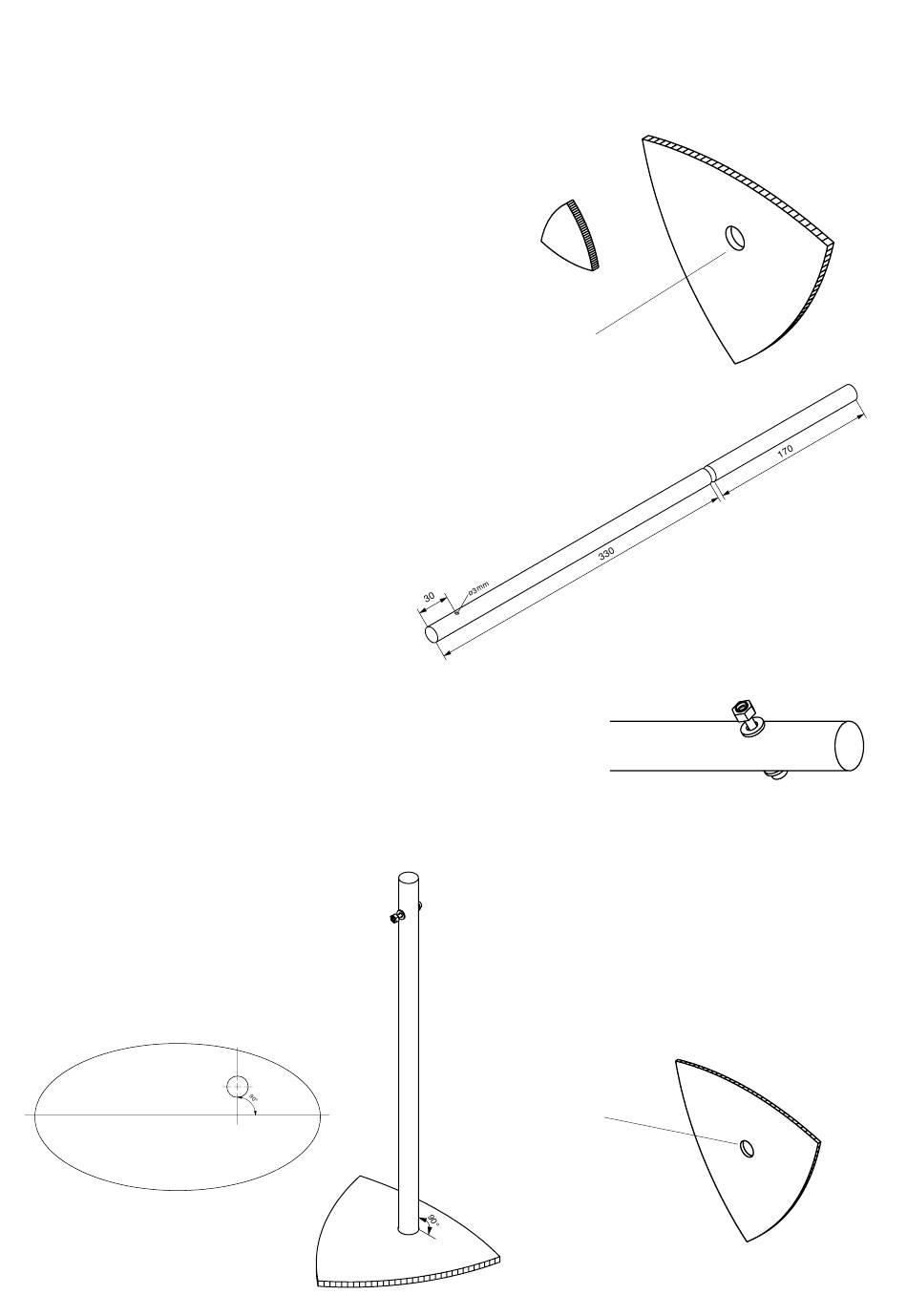

1. Kontur der Bodenplatte und des Pendelgewichts von der Schab-
lone (je nach Version) auf das Sperrholz (1) übertragen.
In die Bodenplatte mit einem Forstnerbohrer langsam und vor-
sichtig das 15mm Loch bohren. Anschließend die Teile mit der
Laubsäge aussägen. Sägekanten sauber verschleifen.
In den Fuß mit einem Forstnerbohrer langsam und vorsichtig das
15mm Loch bohren.
2. Die Säule ø 15x330 mm vom Rundstab (5) mit der
Laubsäge ablängen (Bemaßung siehe Zeichnung).
Die 3mm Querbohrung in der gezeichneten Höhe (30
mm) bohren.
Bei Version 2 muß der Rundstab nur 100 mm gekürzt
werden! Hier die Querbohrung (3mm) in Höhe 50
mm bohren.
3. Auf die Schraube (8) eine Unterlegscheibe (10) aufstecken und die Schraube
in die 3mm-Bohrung der Säule stecken. Nun die zweite Unterlegscheibe (10)
auffädeln und die Stoppmutter (9) auf die Schraube aufschrauben.
4. Die Säule so in die Bohrung des Fußes lei-
men, dass die Stoppmutter auf die lange
Spitze der Bodenplatte zeigt.(Ansicht von
oben). Bei Version 2 soll die Säule recht-
winkelig zu der langen Seite des Fußes
stehen.
Draufsicht
Version 2
2
BAUANLEITUNG
5. Die Kontur für die Abdeckung von der Schablone (je nach
Version) auf das Sperrholz (2) übertragen. Mit einem Boh-
rer das 10 mm Loch bohren (siehe Zeichnung). Anschlie-
ßend mit der Laubsäge aussägen und Sägeschnitte sauber
verschleifen.
Loch ø10mm bohren
Loch ø15mm bohren
