COMPACT
ES
Precaución de no invertir las polaridades al conectar la alimentación en el equipo el display no se
enciende y el equipo no funciona.
Soplador
centrífugo
Az Azul
N Negro
R Rojo
V Verde
B Blanco
A Amarillo
Na Naranja
M Marrón
Módulo
electrónico
compresor
All manuals and user guides at all-guides.com
AVISO IMPORTANTE!
¡
Control
electrónico
Batería
Compresor
6

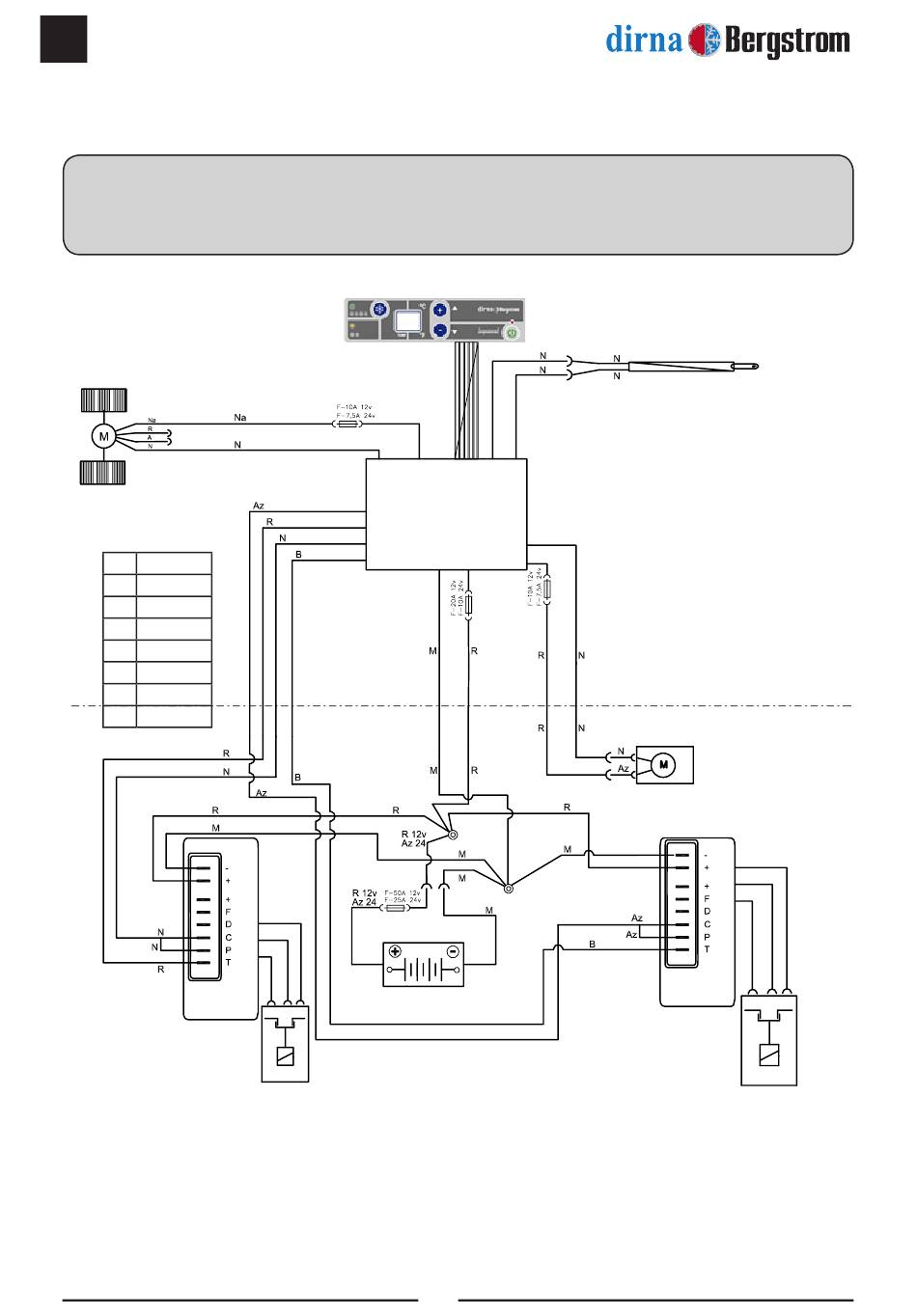

Esquema eléctrico
Sensor
aire de retorno
Ventilador del
condensador
Módulo
electrónico
compresor
Compresor
®
