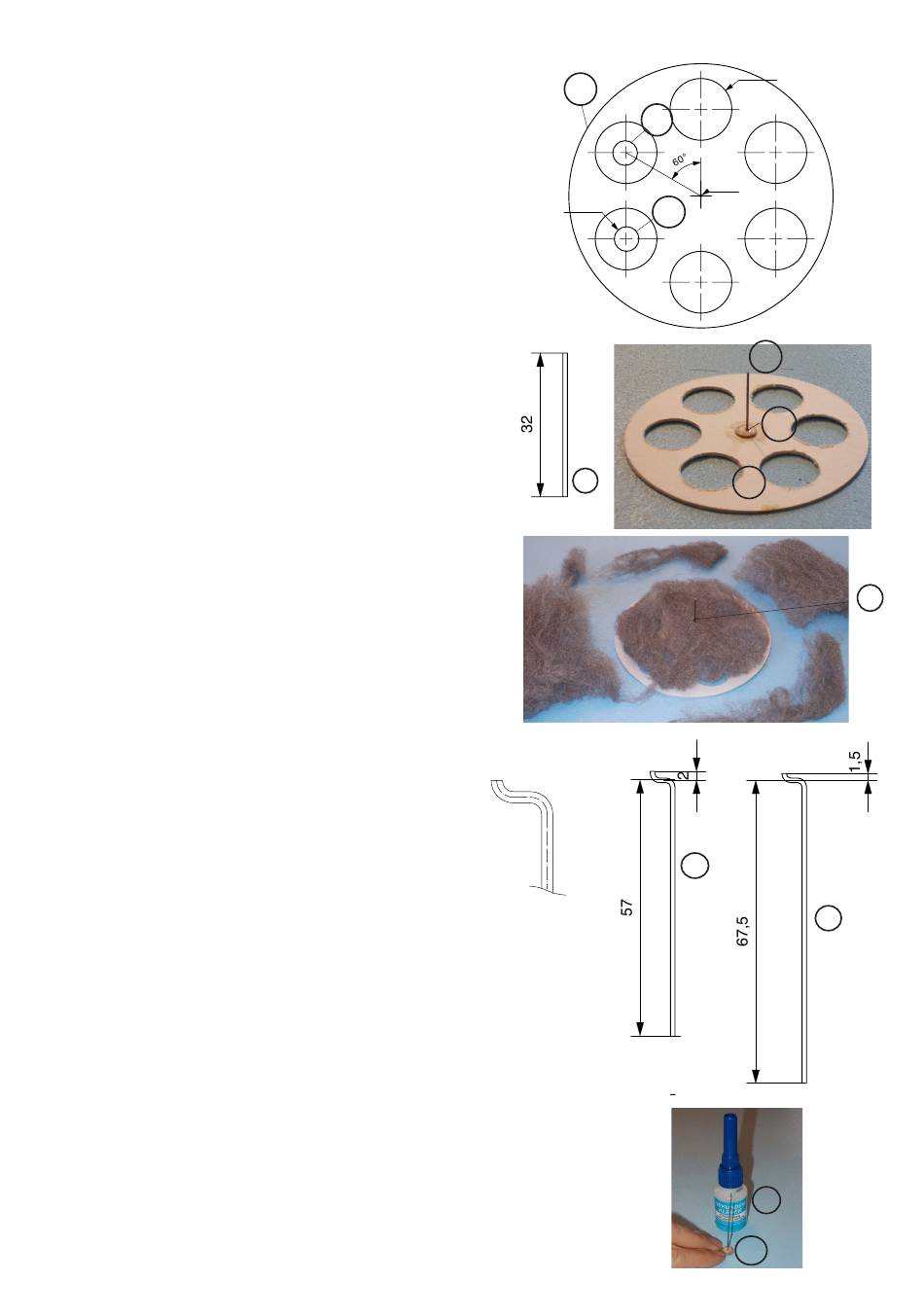

9. Schablone für den Verdrängerkolben (s. Seite 9) auf den
Bierfilz (10) übertragen (Mittelpunkt muss auf 0,5 mm mittig
sein). Mittelbohrung (ø1mm) mit einem Vorstecher oder
einer Reißnadel durchstechen. Kreise ø25 mm mit einem
Cuttermesser oder Skalpell ausschneiden.
Hinweis:
Aus den abfallenden Kreisen mit dem Skalpell oder einer
Schere, zwei Scheiben (10a) und (10b) von ca. ø10 mm aus-
schneiden und mittig mit 1,0 mm durchbohren.
10. Die Hubstange (9) von einem der Federstahldrähte (10) ablän-
gen. Drahtenden mit feinem Schmirgelpapier oder einer Werk-
stattfeile sauber entgraten. Hubstange (9) in die Mittenbohrung
stecken. Darüber die eine 10 mm Scheibe (10b) fädeln. Mit wenig
Sekundenkleber die Stange senkrecht in den Verdrängerkolben
(Bierfilz, 11einkleben (mit Anschlagwinkel überprüfen!). Dabei
auch noch die Scheibe auf dem Bierfilz festkleben.
11. Stahlwolle (11) ausgemittelt über den Verdrängerkolbenlegen
und sorgfältig gleichmäßig auseinanderziehen. Von der Stahlwol-
le verbleibt maximal nur 1/2 (Höhe ca.11mm) auf dem Bierfilz. Mit
einer Schere den Überstand abschneiden. Von der Stahlwolle darf
keine Faser über den Rand stehen, dadurch würde der Verdrän-
gerkolben an der Wand vom Hartpapierrohr (17) schleifen und
durch erhöhte Reibung die Funktion beeinflussen.
12. An jeweils einem Drahtende der beiden Federstahldrähte
(9) ein "S" gemäß Zeichnung biegen. Die Form des "S" muss
genau eingehalten werden, da sich sonst der Draht nicht
durch die Bohrungen in den Kurbelrädern schieben lässt
oder klemmen kann. Danach mit einem Seitenschneider
bzw. Bolzenschneider exakt ablängen.
Hinweis:
Die Längenangaben, geben die Gesamtlänge der tatsäch-
lichen Hublänge an! Drahtenden mit feinem Schmirgelpa-
pier oder einer Werkstattfeile sauber entgraten.
13. Die 57 mm lange Kurbelstange (9a) senkrecht in den Kolben (10c - Bierfilz ø10 mm)
mit Sekundenkleber einkleben (mit Anschlagwinkel überprüfen!). Dabei darauf ach-
ten, dass der Draht später nicht durch die Membran (8a) stößt.
