Opitec 111.172 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Opitec Anleitungen
  4. Motoren
  5. 111.172
  6. Bedienungsanleitung

Opitec 111.172 Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7
8

Inhaltsverzeichnis

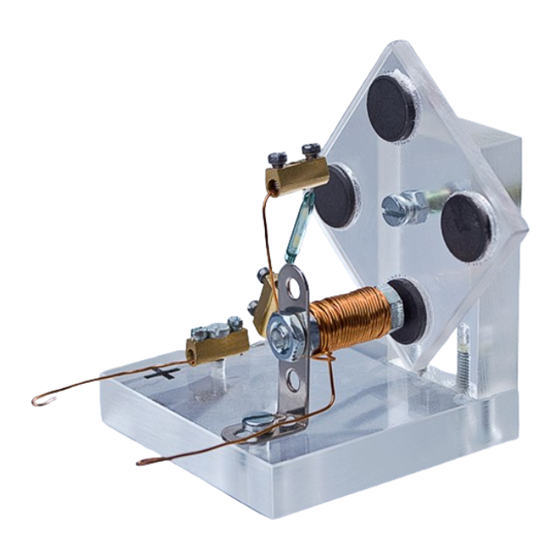

" R e e d k o n t a k t m o t o r "
STÜCKLISTE
Acrylglas
Acrylglas
Aluminiumstreifen
Flachstab 5-Loch
Kupferlackdraht
Reedkontakt
Scheibenmagnet
Gewindeschraube, sechskant
Mutter, flach, verzinkt
Mutter verzinkt
Lüsterklemmeinsatz mit Querloch
Senkkopfschraube
Zylinderkopfschraube
Zylinderkopfschraube
Messinghülse
Unterlegscheibe
Achtung:
Dieses Produkt enthält verschluckbare Kleinteile. Es besteht Erstickungsgefahr! Dieses Produkt enthält einen Magnet.
Verschluckte Magnete können sich im Darm gegenseitig anziehen und schwere Verletzungen verursachen. Ziehen
Sie sofort eien Arzt zu Rate, wenn ein Magnet verschluckt wird.
D111172#1
111.172
P r e m i u m - L i n e
Benötigtes Werkzeug:
Laubsäge bzw. Metallbügelsäge
Ständerbohrmaschine
bzw. Akkuschrauber
Schraubendreher
Bohrer ø2,5, 3,3, 4, 5, 6mm
Kegelsenker (90°)
Forstnerbohrer ø 15mm
Seitenschneider
Werkstattfeile
Vorstecher
Alleskleber
Schleifpapier
Öl
Stückzahl Maße (mm)
1
1
1
1
1
1
4
1
2
3
3
2
1
2
1
1
Bei den OPITEC Werkpackungen
um Lehr- und Lernmittel als Un-
terstützung der pädagogischen
Arbeit. Dieser Bausatz darf von
Kindern und Jugendlichen nur
Monaten nicht geeignet. Ersti-
Bezeichnung
100x65x12 Bodenplatte, Seitenteil
50x50x5 Antrieb
250x10x2 Spulenhalterung
Spulenhalterung
2400x0,6 Spule
20x2,5x0,6 Reedkontakt
ø15x6 Magnet
M6x25 Spulenkern
M6 Spulenbefestigung
M4 Befestigung Achse
Aufbau Reedkontakt
M4x16 Befestigung Seitenteil
M4x30 Achse Antrieb
M3x10 Halterung u. Lüsterklemme
ø5x15 Lagerung Rotorachse
ø9/4 Spulenhalterung
Hinweis
handelt es sich nach Fertig-
stellung nicht um Artikel mit
Spielzeugcharakter allgemein
handelsüblicher Art, sondern
unter Anleitung und Aufsicht
von sachkundigen Erwach-
senen gebaut und betrieben
werden. Für Kinder unter 36
ckungsgefahr!
Teile-Nr.
10
11
12
13
14
15
16
1
2
3
4
5
6
7
8
9
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Opitec 111.172

Inhaltszusammenfassung für Opitec 111.172

  • Seite 1 P r e m i u m - L i n e " R e e d k o n t a k t m o t o r " Benötigtes Werkzeug: Hinweis Bei den OPITEC Werkpackungen Laubsäge bzw. Metallbügelsäge handelt es sich nach Fertig- Ständerbohrmaschine stellung nicht um Artikel mit bzw.
  • Seite 2 D111172#1...

  • Seite 3: Allgemein

    BAUANLEITUNG Allgemein: In der Werkpackung ist unterschiedliches Material zur Herstellung des Haltebügels enthalten. Die Material-Auswahl soll die Herstellung des Reedkontakt-Motors in unterschiedlichen Schwierigkeitsgraden ermöglichen. 1. Herstellung von Grundplatte und Seitenteil 1.1 Maße vom Schneideplan (Bild 1.1) auf die Acrylplatte (1) übertragen. Mit der Laubsäge ablängen und Sägekanten mit Feile und Schleifpapier bearbeiten.

  • Seite 4: Den Flachstab (4) Wie Im Bild Bzw. Der Zeichnung

    BAUANLEITUNG Bild 1.5 1.5. Die beiden Bohrungen ø5 mm auf der Rückseite der Grundplatte mindestens 4 mm tief ansenken. (siehe Bild 1.5) Hinweis: Tiefenanschlag benutzen! Alternativ kann statt dem Senken ein Sackloch ø 10mm 6 - 8mm tief gebohrt werden. Dies hat den Vorteil , dass für die Befestigung des Seitenteiles mehr Schraubengewinde zur Verfügung steht! 2.
  • Seite 5 BAUANLEITUNG 100mm überste- 4. Herstellung und Befestigung Spule hen lassen Bild 4.1 4.1.Gewindegänge der Schraube (8) mit Klebefilm vom 6-Kantkopf ausgehend auf einer Länge von 18mm abkleben. Eine Mutter (9) bis zum Klebefilmrand Startpunkt für aufschrauben. die Wicklung Vom Kupferlackdraht (5) ein ca. 200mm langes Stück abtrennen. Dieses wird bei der Endmontage benötigt! Beim restlichen Draht beide Enden großzügig abisolieren.

  • Seite 6: Den Spulenhalter Mit Spule Wie Im Bild 5.6 Abgebildet Mit Einer Schraube

    BAUANLEITUNG 5.4. Den Magnethalter mit der Zylinderkopfschraube durch die Messinghülse (15) Bild 5.4 schieben. (siehe Bild 5.4) Hinweis: Lager ölen! Bild 5.5 5.5. Von der Rückseite 2 Muttern (10) auf die Zylinderkopfschraube aufschrauben und kontern. Hinweis: Muttern so kontern, dass der Magnethalter leicht und spielfrei drehen kann. 5.6.

  • Seite 7: Funktionsprüfung

    BAUANLEITUNG 5.10. Ein ca. 20-30 mm langes Stück vom restlichen Kupferdraht abtrennen, beide Enden des Bild 5.10 Drahtes abisolieren und in der Mitte 90° abwinkeln. An die Lüsterklemme (s. Punkt 5.9) anschließen. (siehe Bild 5.10) 5.11. Die letzte Lüsterklemme mit einer Zylinderkopfschraube (14) auf der Grundplatte festschrauben.
  • Seite 8 BAUANLEITUNG Schablone Rückwand Schablone Grundplatte M1:1 M1:1 Schablone Rotor Schablone M1:1 Lagerung Aluminiumstreifen Version 2 M1:1 Biegekante D111172#1...
