Opitec Hobbyfix 112.174 Bedienungsanleitung Seite 11

Vorschau ausblenden

Werbung

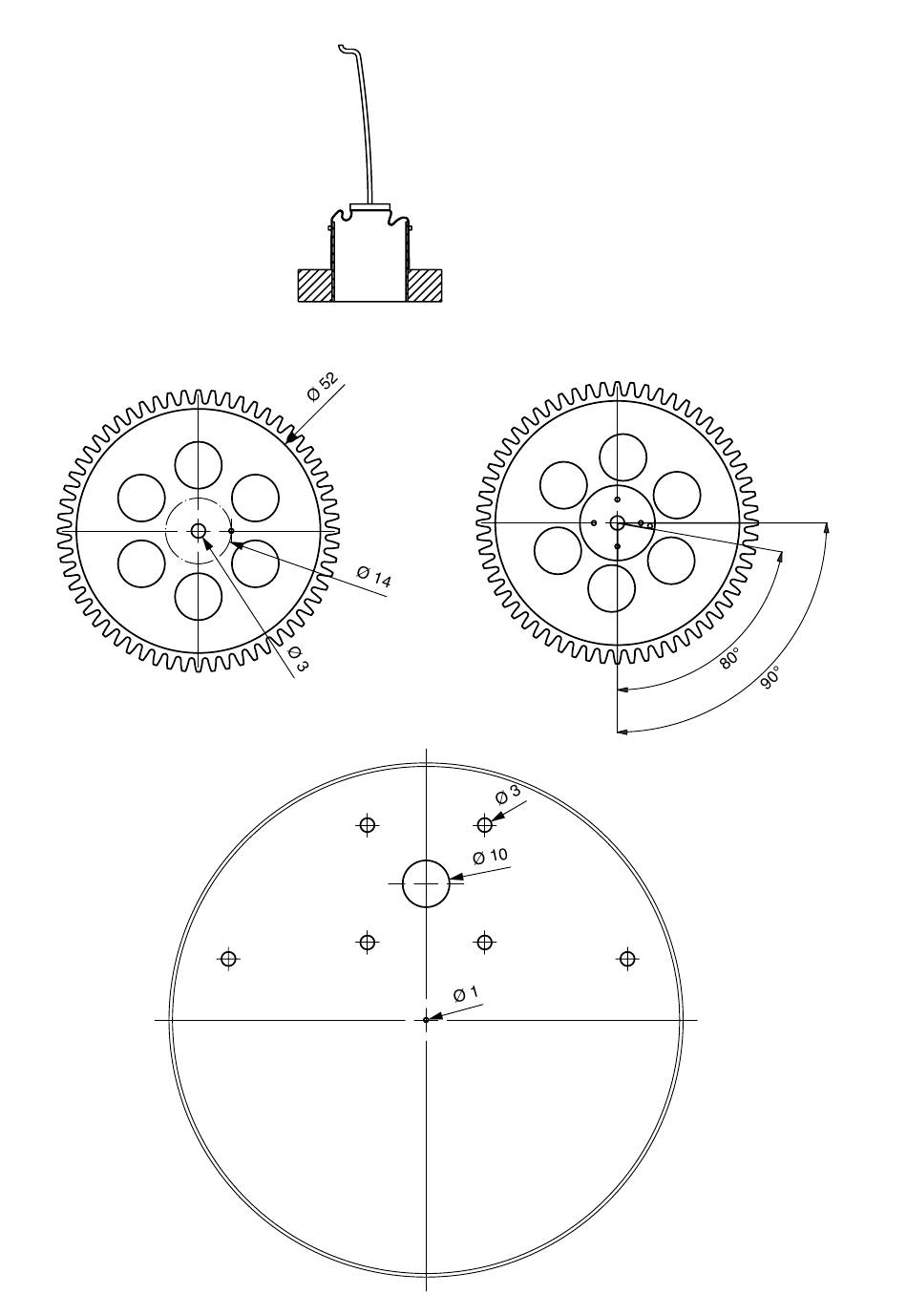

Skizze A
Membranspannung (9a)
Schablone
Kurbelrad (Zahnrad,13)
M 1:1
Schablone
Deckel (3a)
M 1:1
D113174#2
A
Steuerzeiten (Skizze B)
M 1:1
alle Bohrungen sauber entgraten
ausser Bohrung ø1
11
