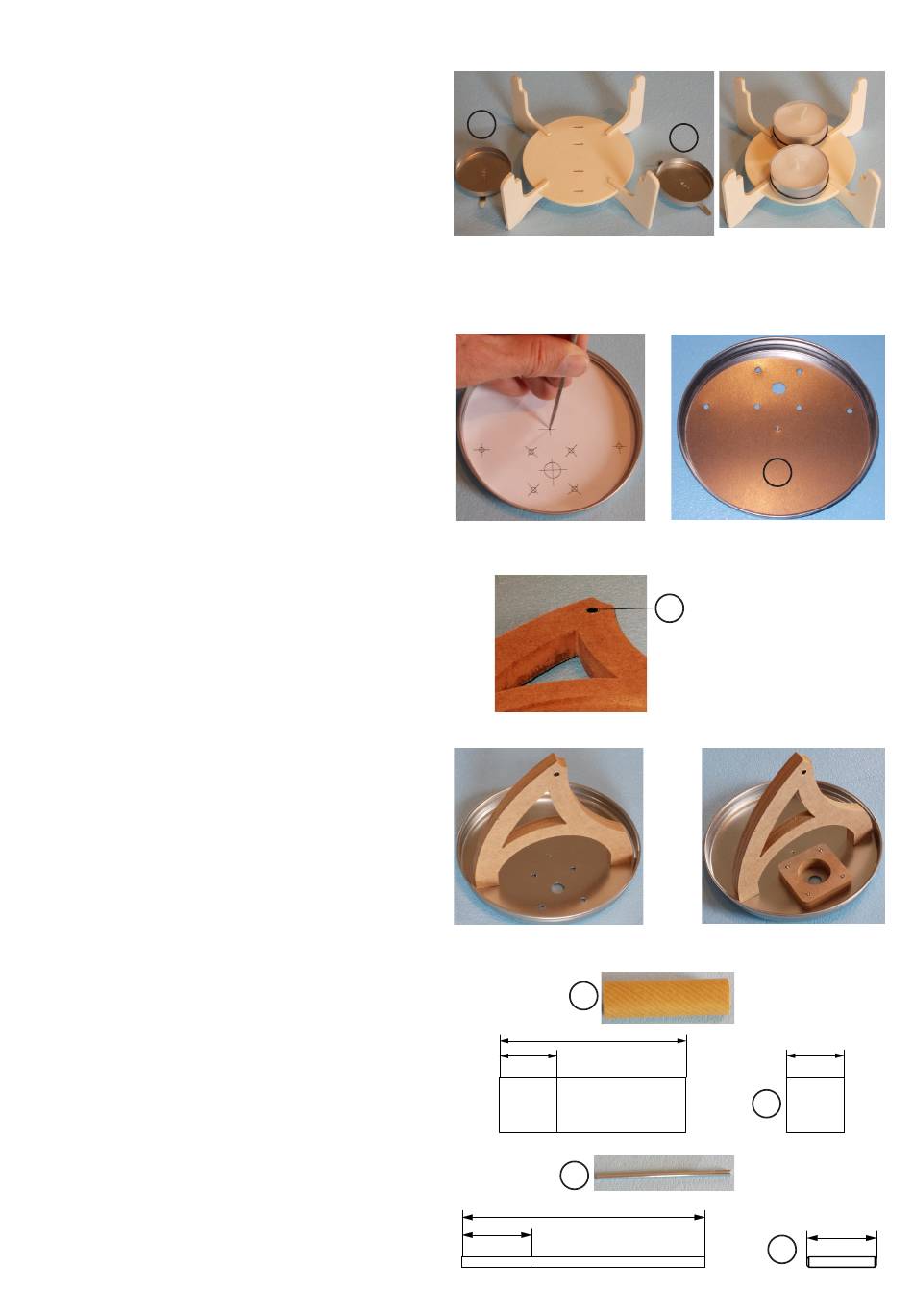

3. Untergestell aus den Sperrholzteilen (2a+2b) zusammen-
leimen.
Laschen der Teelichthalter (18) durch die Schlitze der Hal-
teplatte (2b) stecken und auf der Unterseite umbiegen.
Anfertigung Deckel
4. Bohrschablone (s. Seite 11) am äußeren Kreis ausschneiden
und in einen der Deckel (3a) sauber ausmitteln. Schablone
gut fixieren (festhalten!). Mit einer Reißnadel oder einem
Vorstecher die Bohrmittelpunkte der einzelnen Bohrungen
markieren. Deckel auf eine ebene Holzplatte legen und erst
alle Bohrungen mit 1 mm Bohrer durchbohren. Danach mit
den jeweiligen Durchmessern (ø3 + ø10mm) aufbohren.
Hinweis:
Alle Bohrungen außer der 1mm Mittenbohrung sauber
entgraten.
5. In das Maschinengestell (1a) die Messinghülse (6) vorsich-
tig rechtwinkelig eindrücken.
6. Das Maschinengestell (1a) mit zwei Schrauben (5) in den
entsprechenden Löchern auf dem Deckel (3a) befestigen.
Ebenso die Zylinderbasis (1b) mit vier Schrauben (5) in den
entsprechenden Löchern auf dem Deckel (3a) befestigen.
7. Vom Papprohr (7) ein 20mm Stück (7a) mit einem Cut-
termesser oder Laubsäge mit wenig Druck abschneiden.
Darauf achten, dass der Schnitt gerade verläuft.
8. Von der ø3mm-Welle (4) 20 mm (4a) ablängen und mit
einer Werkstattfeile sauber entgraten.
D113174#2
BAUANLEITUNG
18
20
20
18
6
70
20
7
65
20
4
70
65
3a
20
20
7a
20
4a
3
20
