Zuleitung bauseitig
230 V AC/50 Hz/16 A
3x1,5 mm²
L
N
PE
Legende zu
anderen
Das den Klemmen L nachge-
climatronic
schaltete Relais ist bei
Aktoren:
eingeschalteter Versorgungs-
In+ = P
spannung geschlossen.
In1 1.1 = E1.1
In1 1.2 = E1.2
...
WAREMA climatronic
Schaltaktor 16M230 SMI
Bus A
Bus B
0 V
vom vorherigen
Busteilnehmer
Abb. 5

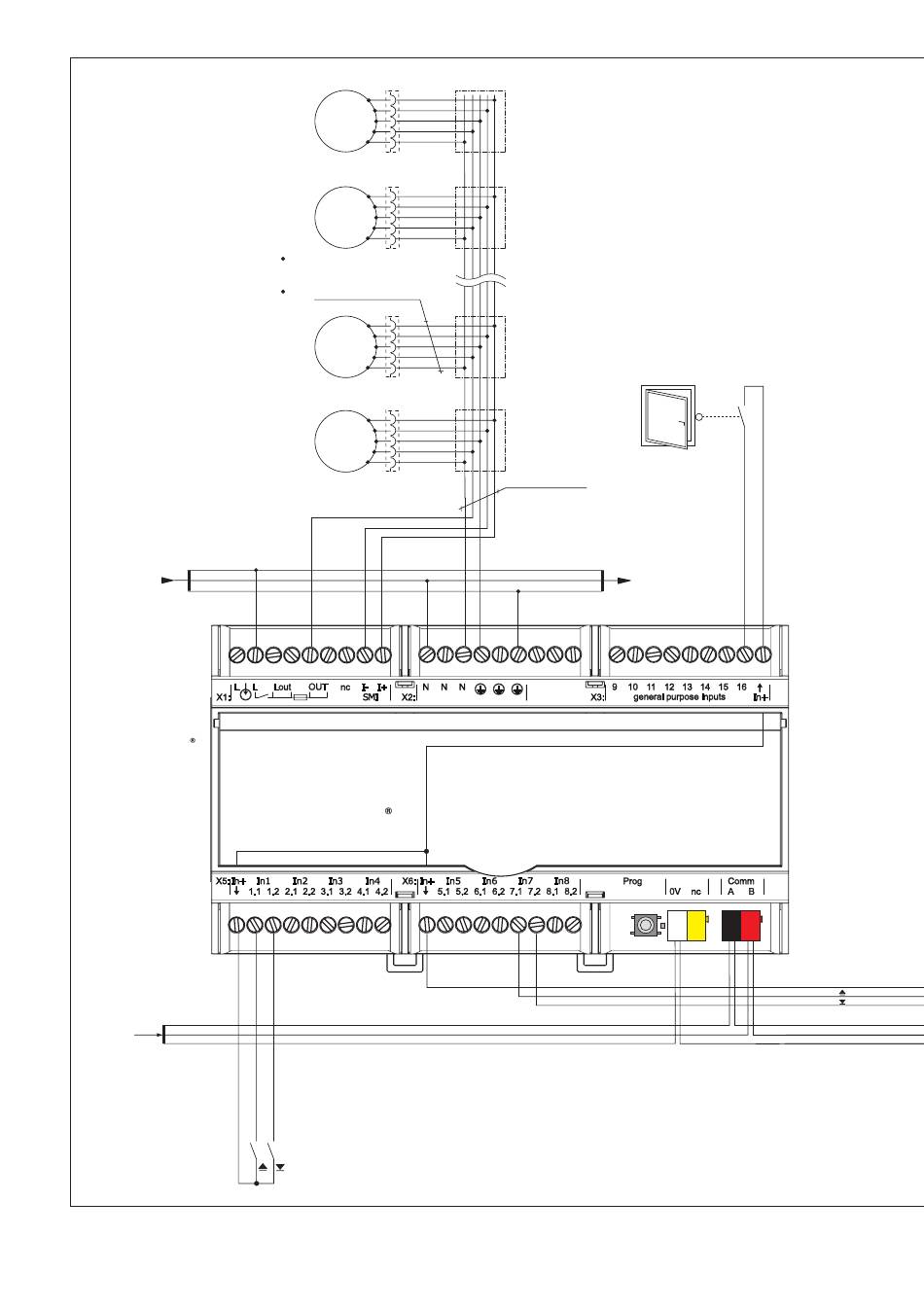

Anschlussbeispiel Schaltaktor 16M230 SMI
4
Technische Änderungen behalten wir uns vor
I+
M
1
I-
SW
2
GR
PE
SMI
Motor 6
GNGE
L
3
BR
N
4
BL
I+
M
1
I-
SW
2
Motor 5
GR
PE
SMI
GNGE
L
3
BR
N
4
BL
Alle Motorleitungen
H05RR-F 5 G 0.75 sw
Typ WAREMA
I+
M
1
I-
SW
2
GR
Motor 2
PE
SMI
GNGE
L
3
BR
N
4
BL
I+
M
1
SW
I-
2
GR
PE
Motor 1
SMI
GNGE
L
3
BR
N
4
BL
BR
GR
SW
Beispiel:
Taster Motorgruppe 1
(bzw. Produkt 1)
Verteiler
Beispiel:
Anschluss von Motoren D370 SMI
am abgesicherten SMI-Interface
(Klemmen OUT)
maximal 6 Motoren
Gesamtleistung maximal 1300 VA
am abgesicherten SMI-Interface
(Feinsicherung 6,3 AT H 250 V im Aktor)
bei Verwendung der Motorleitungen
H05RR-F 5 G 0.75 sw Typ WAREMA
Beispiel:
Verriegelung über Fensterkontakt
Bei geschlossenem Fenster wird
die Bedienung freigegeben.
Diese Funktion muss entsprechend
programmiert werden.
5 × 1,5 mm
2
zu weiteren
Komponenten
BL
GNGE
L
N
PE
Busanschluss „nc" = not
connected (nicht belegt)
Die gelbe Klemme ist nicht mit
dem Gerät verbunden und kann
zum Durchklemmen der
24 V-Ader verwendet werden.
Alle Tasterleitungen JY(St)Y 2×2×0,8 mm
Max. Leitungslänge 200 m
bei störsicherer Verlegung,
paarweise verdrillte Leitung verwenden.
Alle Busleitungen JY(St)Y 4×2×0,8 mm
S1
warema_2003269_alhb_de_v2•2021-11-01
In+
Bus A
Bus B
0 V
