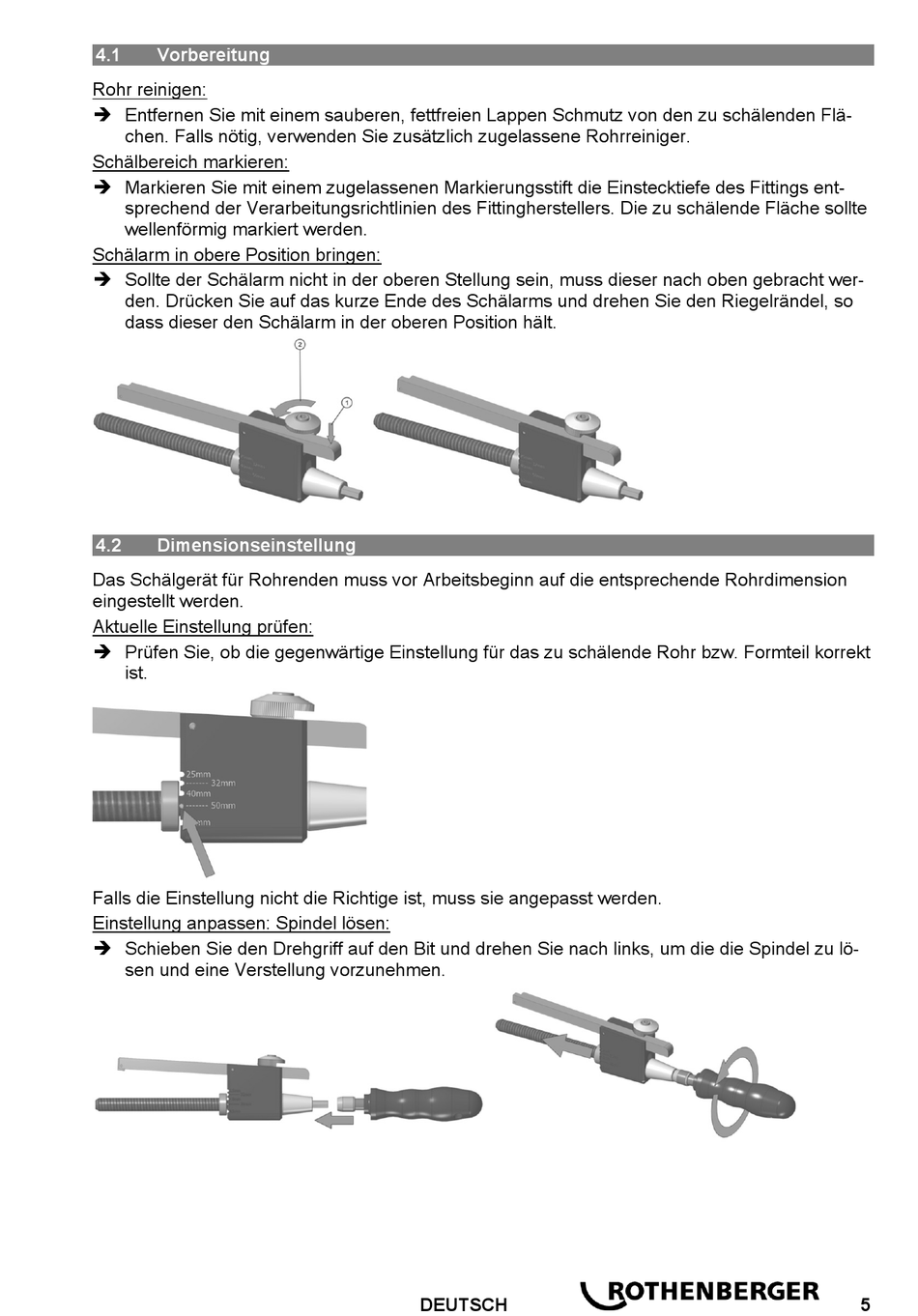

4.1

Vorbereitung

Rohr reinigen:
 Entfernen Sie mit einem sauberen, fettfreien Lappen Schmutz von den zu schälenden Flä-
chen. Falls nötig, verwenden Sie zusätzlich zugelassene Rohrreiniger.
Schälbereich markieren:
 Markieren Sie mit einem zugelassenen Markierungsstift die Einstecktiefe des Fittings ent-
sprechend der Verarbeitungsrichtlinien des Fittingherstellers. Die zu schälende Fläche sollte
wellenförmig markiert werden.
Schälarm in obere Position bringen:
 Sollte der Schälarm nicht in der oberen Stellung sein, muss dieser nach oben gebracht wer-
den. Drücken Sie auf das kurze Ende des Schälarms und drehen Sie den Riegelrändel, so
dass dieser den Schälarm in der oberen Position hält.
4.2

Dimensionseinstellung

Das Schälgerät für Rohrenden muss vor Arbeitsbeginn auf die entsprechende Rohrdimension
eingestellt werden.
Aktuelle Einstellung prüfen:
 Prüfen Sie, ob die gegenwärtige Einstellung für das zu schälende Rohr bzw. Formteil korrekt
ist.
Falls die Einstellung nicht die Richtige ist, muss sie angepasst werden.
Einstellung anpassen: Spindel lösen:
 Schieben Sie den Drehgriff auf den Bit und drehen Sie nach links, um die die Spindel zu lö-
sen und eine Verstellung vorzunehmen.
