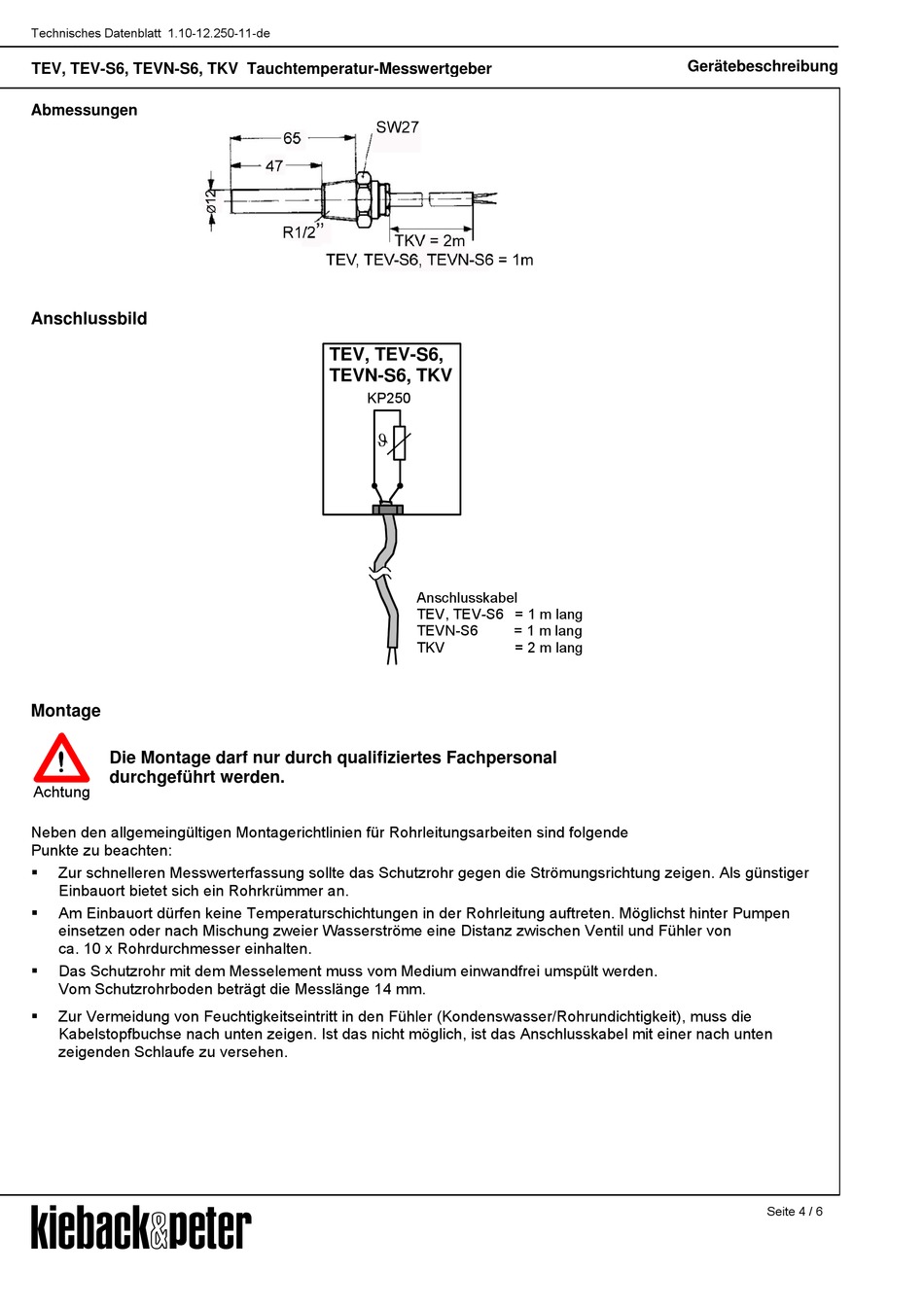

Technisches Datenblatt 1.10-12.250-11-de
TEV, TEV-S6, TEVN-S6, TKV Tauchtemperatur-Messwertgeber
Abmessungen
Anschlussbild
Montage
Die Montage darf nur durch qualifiziertes Fachpersonal
durchgeführt werden.
Achtung
Neben den allgemeingültigen Montagerichtlinien für Rohrleitungsarbeiten sind folgende
Punkte zu beachten:
Zur schnelleren Messwerterfassung sollte das Schutzrohr gegen die Strömungsrichtung zeigen. Als günstiger
Einbauort bietet sich ein Rohrkrümmer an.
Am Einbauort dürfen keine Temperaturschichtungen in der Rohrleitung auftreten. Möglichst hinter Pumpen
einsetzen oder nach Mischung zweier Wasserströme eine Distanz zwischen Ventil und Fühler von
ca. 10 x Rohrdurchmesser einhalten.
Das Schutzrohr mit dem Messelement muss vom Medium einwandfrei umspült werden.
Vom Schutzrohrboden beträgt die Messlänge 14 mm.
Zur Vermeidung von Feuchtigkeitseintritt in den Fühler (Kondenswasser/Rohrundichtigkeit), muss die
Kabelstopfbuchse nach unten zeigen. Ist das nicht möglich, ist das Anschlusskabel mit einer nach unten
zeigenden Schlaufe zu versehen.
A
TEV, TEV-S6,
TEVN-S6, TKV
KP250
ϑ
Anschlusskabel
TEV, TEV-S6 = 1 m lang
TEVN-S6
TKV
Gerätebeschreibung
= 1 m lang
= 2 m lang
Seite 4 / 6
