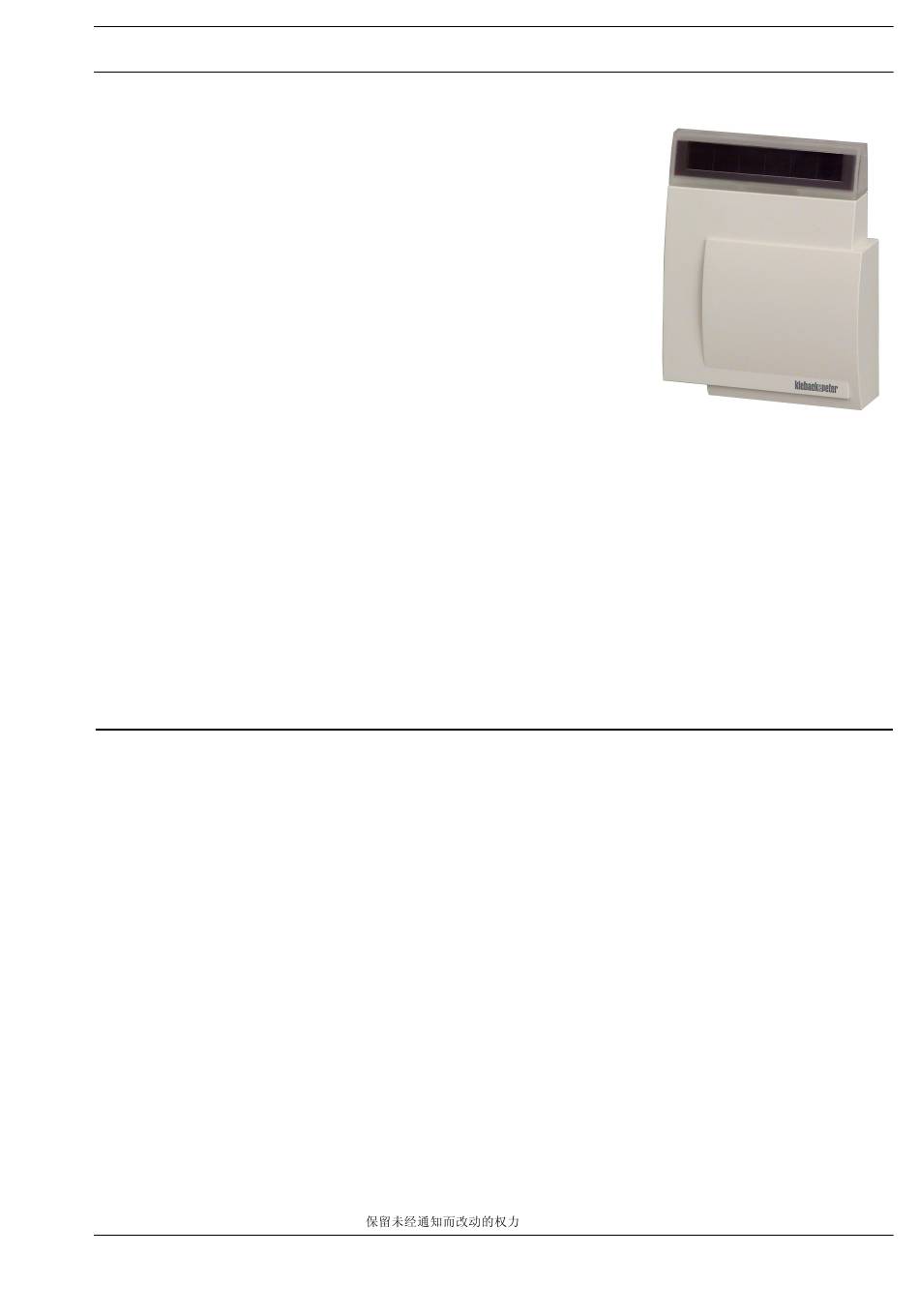

Produktbeschreibung
HTC12 Feuchte/Temperatur-Control-Raumfühler
SolarFunk Messwertgeber mit intelligentem Sendemanagement
Anwendung
Solarenergie gespeiste Fühler mit intelligentem Sendemanagement dienen
zur Erfassung und drahtlosen Übertragung der Raumfeuchte und
Raumtemperatur zu allen Kieback&Peter Regelsystemen.
Die gemessene relative Feuchte wird als analoges 0..10 V DC Signal
übergeben,während die Übertragung der Raumtemperatur als aktives KP10
Signal erfolgt.
Spezielle Solarzellen für den Innenbereich von Gebäuden gewinnen die für
den Betrieb und die Datenübertragung notwendige Energie aus dem Licht
der Umgebung.
In Dunkelphasen speisen wartungsfreie Gold Cap Kondensatoren den
Sender weiter. Die drahtlose Übertragungstechnik ermöglicht eine hohe
Flexibilität bei der Auswahl des Montageortes.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................3
Abmessungen......................................................................................................................................................4
Installation..............................................................................................................................................................5
Allgemeine Installationshinweise .........................................................................................................................5
Montage.................................................................................................................................................................6
Adressierung..........................................................................................................................................................8
Inbetriebnahme......................................................................................................................................................9
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Zmeny vyhradené - Změny vyhrazeny - Zmiany zastrzeżone - Возможны
изменения - A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 1.15-10.222-01-DE
HTC12
Seite
A
Werbung
Verwandte Anleitungen für Kieback&Peter HTC12
Inhaltszusammenfassung für Kieback&Peter HTC12

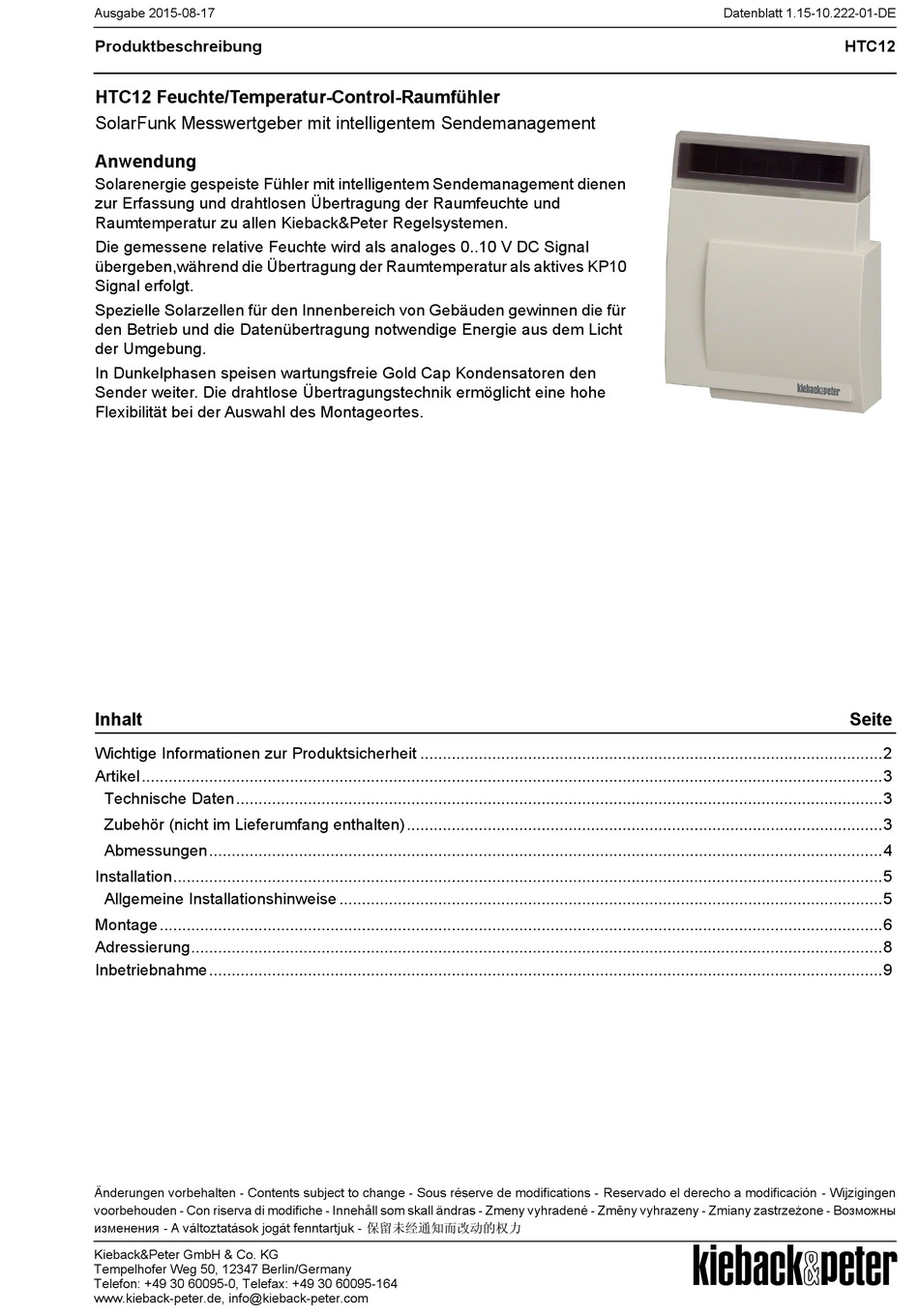

- Seite 1 Ausgabe 2015-08-17 Datenblatt 1.15-10.222-01-DE Produktbeschreibung HTC12 HTC12 Feuchte/Temperatur-Control-Raumfühler SolarFunk Messwertgeber mit intelligentem Sendemanagement Anwendung Solarenergie gespeiste Fühler mit intelligentem Sendemanagement dienen zur Erfassung und drahtlosen Übertragung der Raumfeuchte und Raumtemperatur zu allen Kieback&Peter Regelsystemen. Die gemessene relative Feuchte wird als analoges 0..10 V DC Signal übergeben,während die Übertragung der Raumtemperatur als aktives KP10...
