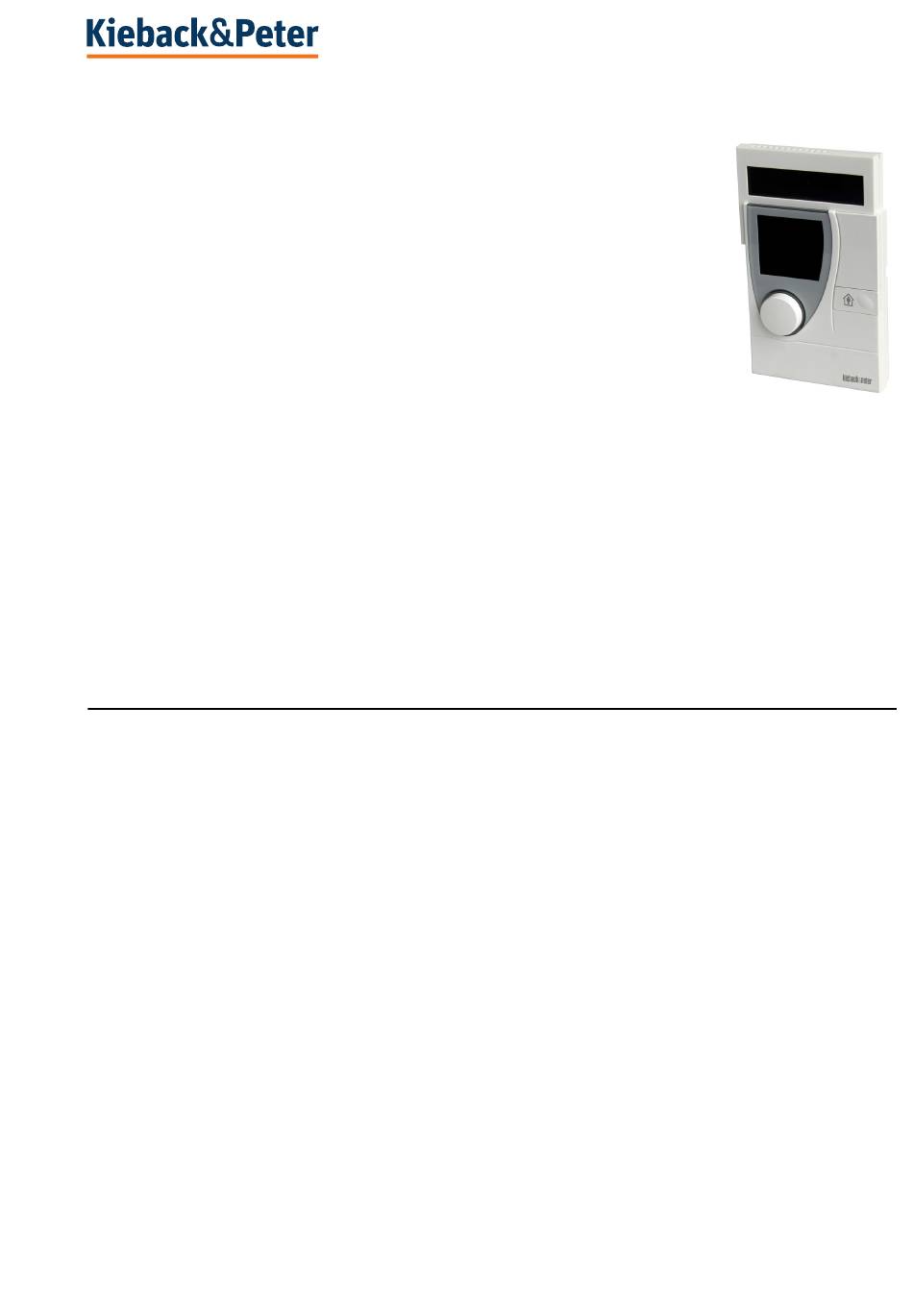

TCF321-FTL Raumtemperatur-Messwertgeber
SolarFunk Raumtemperatur-Messwertgeber mit intelligentem Kommunikati-
onsmanagement
Anwendung
Solarenergie gespeistes Raumtemperatur-Messwertgeber mit LCD-Anzeige und
Bedienelementen, mit intelligentem Kommunikationsmanagement zur Erfassung der
Raumtemperatur und zur drahtlosen Übertragung von Messwerten, Präsenz und
Sollwert.
Die Kommunikation mit dem Funkpartner erfolgt auf Basis des herstellerneutralen
EnOcean-Funkprotokolls EEP A5-10-05 Temperature Sensor, Set Point and
Occupancy Control *.
Informationen zur Protokollbeschreibung finden Sie auf der Internetseite
http://tools.enocean-alliance.org/EEPViewer/
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Abmessungen......................................................................................................................................................4
Installation............................................................................................................................................................4
Allgemeine Installationshinweise .........................................................................................................................4
Montage.................................................................................................................................................................6
Demontage ............................................................................................................................................................7
Anzeigen im Display ..............................................................................................................................................8
Bedienung, Anzeige und Einstellung .....................................................................................................................9
Gerät Ein- und Ausschalten.................................................................................................................................9
Sollwert einstellen................................................................................................................................................10
Einstellung der Temperaturskala °C oder °F .......................................................................................................10
Anlernen an einem Funkpartner ..........................................................................................................................11
Anzeige der Software-Version .............................................................................................................................11
Betriebsmeldungen..............................................................................................................................................11
