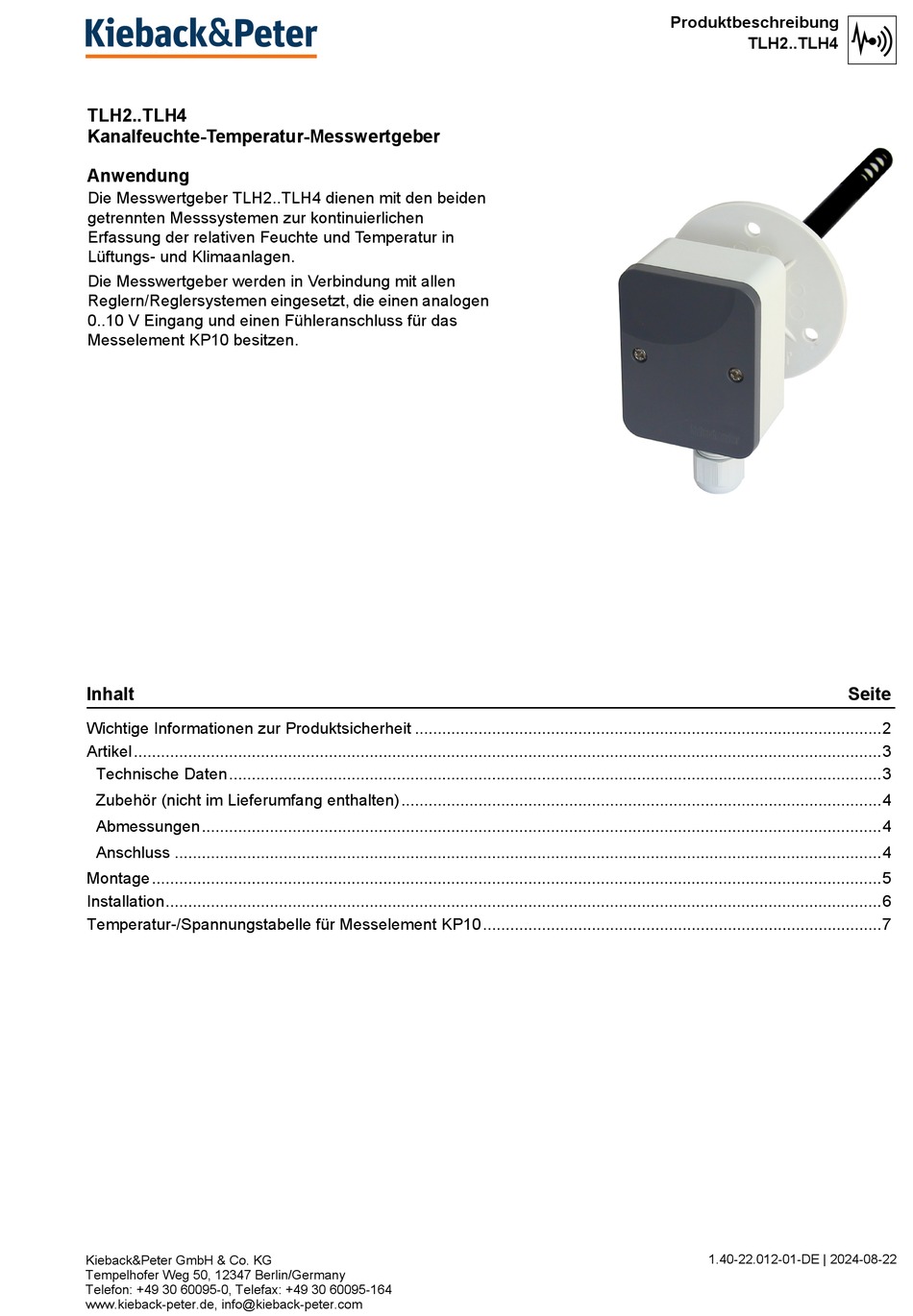

Kanalfeuchte-Temperatur-Messwertgeber
Anwendung
Die Messwertgeber TLH2..TLH4 dienen mit den beiden
getrennten Messsystemen zur kontinuierlichen
Erfassung der relativen Feuchte und Temperatur in
Lüftungs- und Klimaanlagen.
Die Messwertgeber werden in Verbindung mit allen
Reglern/Reglersystemen eingesetzt, die einen analogen
0..10 V Eingang und einen Fühleranschluss für das
Messelement KP10 besitzen.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................4
Abmessungen......................................................................................................................................................4
Anschluss ............................................................................................................................................................4
Montage.................................................................................................................................................................5
Installation..............................................................................................................................................................6
Temperatur-/Spannungstabelle für Messelement KP10........................................................................................7
