Gerätebeschreibung

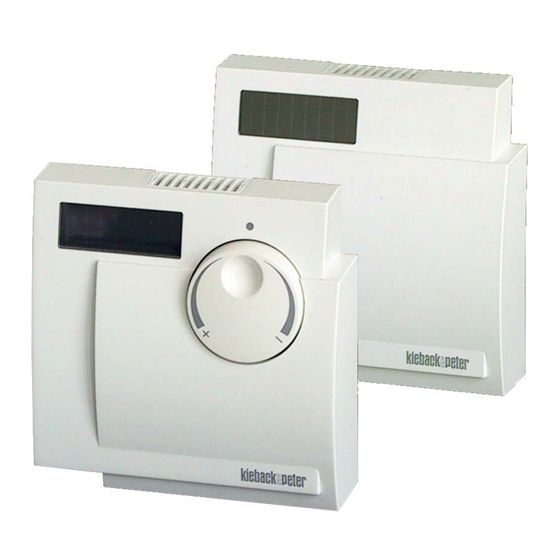

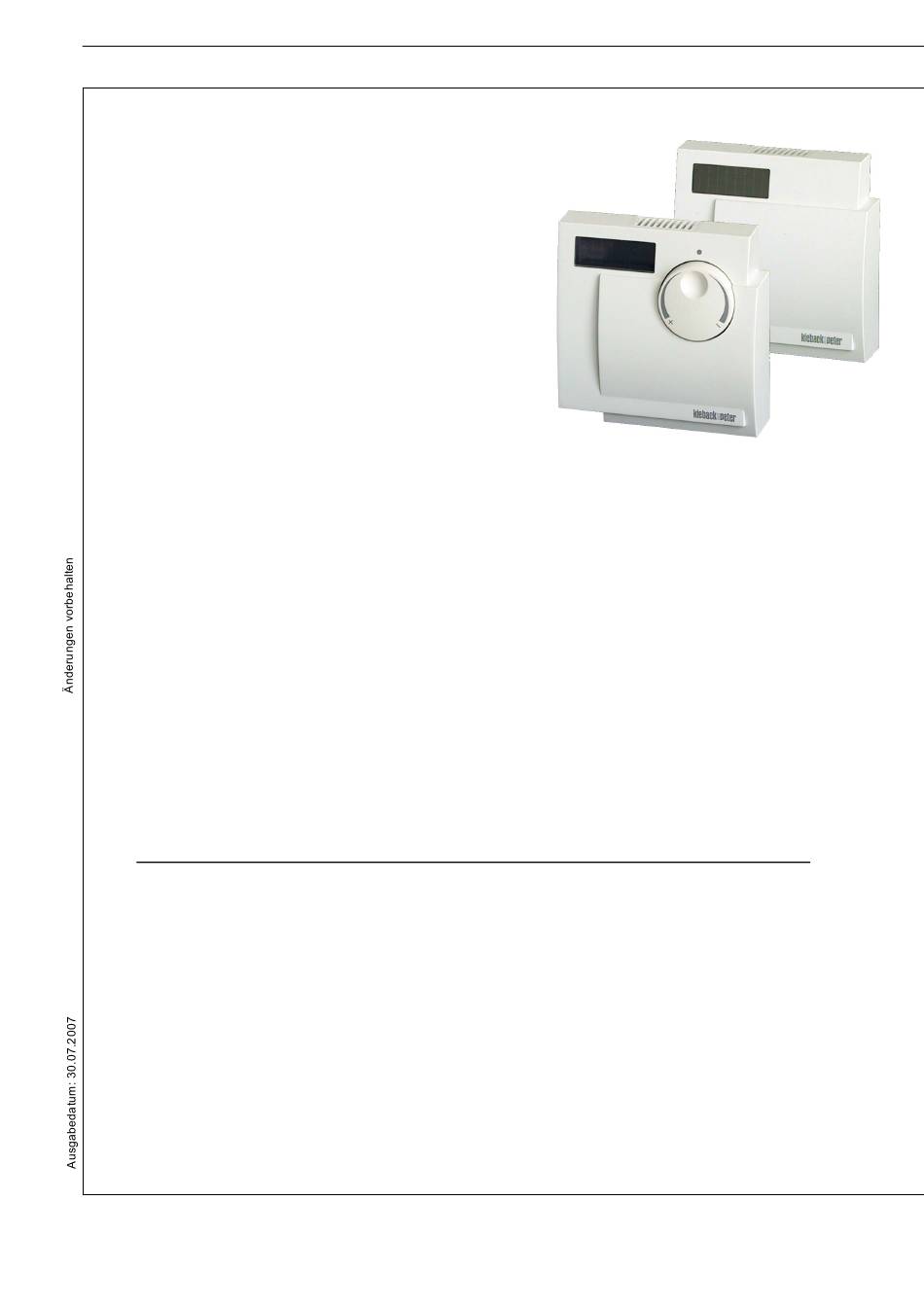

Temperatur-Control-Raumfühler TC22, TCF22
SolarFunk-Raumtemperaturfühler
Solarenergie gespeiste Fühler,
mit intelligentem Sendemanagement, dienen zur
Erfassung von Raumtemperaturen in Wohn- und
Geschäftsräumen und der drahtlosen Übertragung
von Messwerten an übergeordnete Regelsysteme.
Mit dem Sollwerteinsteller des TCF22 kann zusätzlich
der Raumsollwert am Raumtemperaturfühler eingestellt
bzw. korrigiert werden.
Inhalt
Temperatur-Control-Raumfühler TC22, TCF22 .............................................................................. 1
Hinweise zur Gerätebeschreibung ............................................................................................... 2
Sicherheitshinweise....................................................................................................................... 2
Qualifiziertes Fachpersonal........................................................................................................... 2
Anwendung ................................................................................................................................... 3
Typen............................................................................................................................................. 3
Technische Daten ......................................................................................................................... 3
Montage ........................................................................................................................................ 4
Adressierung ................................................................................................................................. 5
Inbetriebnahme ............................................................................................................................. 7
Betrieb mit optionaler Stützbatterie ............................................................................................... 7
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50
12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.de
Technisches Datenblatt 1.15-10.022-01-de
TC22, TCF22 Temperatur-Control-Raumfühler
SolarFunk mit intelligentem Sendemanagement
D
Seite
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter TCF22
Inhaltszusammenfassung für Kieback&Peter TCF22
-
Seite 1: Inhaltsverzeichnis
Solarenergie gespeiste Fühler, mit intelligentem Sendemanagement, dienen zur Erfassung von Raumtemperaturen in Wohn- und Geschäftsräumen und der drahtlosen Übertragung von Messwerten an übergeordnete Regelsysteme. Mit dem Sollwerteinsteller des TCF22 kann zusätzlich der Raumsollwert am Raumtemperaturfühler eingestellt bzw. korrigiert werden. Inhalt Seite Temperatur-Control-Raumfühler TC22, TCF22 ................ -
Seite 2: Hinweise Zur Gerätebeschreibung
Technisches Datenblatt 1.15-10.022-01-de TC22, TCF22 Temperatur-Control-Raumfühler Gerätebeschreibung olarFunk mit intelligentem Sendemanagerment Hinweise zur Gerätebeschreibung Die Beschreibung enthält Hinweise zum Einsatz und zur Montage der SolarFunk-Raumtemperaturfühler TC22 und TCF22. Sollten Fragen auftreten, die nicht mit Hilfe der Gerätebeschreibung geklärt werden können, sind weitere Informationen beim Lieferanten oder Hersteller einzuholen. -
Seite 3: Anwendung
TC22, TCF22 Temperatur-Control-Raumfühler Gerätebeschreibung SolarFunk mit intelligentem Sendemanagement Anwendung Die SolarFunk-Raumtemperaturfühler TC22 und TCF22 mit intelligentem Sendemanagement dienen zur Erfassung und drahtlosen Übertragung der Raumtemperatur zu allen Kieback&Peter Regelsystemen. Die Temperatur Messwerte werden als KP10 Signal, Signale des Sollwerteinstellers (TCF22) als analoges 0..10V Signal übergeben. -
Seite 4: Montage
Technisches Datenblatt 1.15-10.022-01-de TC22, TCF22 Temperatur-Control-Raumfühler Gerätebeschreibung olarFunk mit intelligentem Sendemanagerment Allgemeine Installationshinweise Funkkommunizierende Geräte können nicht immer an beliebigen Stellen montiert werden, da die drahtlose Datenübertragung durch bauliche und räumliche Gegebenheiten mehr oder minder stark beeinflusst wird. Vor der Installation und Montage ist daher eine Analyse der Bausubstanz sowie eine Messreihe zur Bestimmung der spezifischen Reichweiten innerhalb des Gebäudes vorzunehmen. -
Seite 5: Adressierung
Zur schnellen und korrekten Erfassung der Raumtemperatur sind die Raumtemperaturfühler so zu montieren, dass sie die Luftströmung des Raumes erfassen. Aufgrund der autarken Betriebsweise und kabelfreien Installation von TC22/TCF22 kann der gewählte Montageort jederzeit ohne zusätzlichen Aufwand verändert und optimiert werden Montage Der Montageort ist so zu wählen, das eine ausreichende Beleuchtung des Gerätes sichergestellt ist, d.h. - Seite 6 Technisches Datenblatt 1.15-10.022-01-de TC22, TCF22 Temperatur-Control-Raumfühler Gerätebeschreibung olarFunk mit intelligentem Sendemanagerment Unterputzmontage Montage mit WAS03 Wand-Aufbau-Set (nicht im Lieferumfang enthalten) Seite 6 / 8...
-
Seite 7: Inbetriebnahme
Technisches Datenblatt 1.15-10.022-01-de TC22, TCF22 Temperatur-Control-Raumfühler Gerätebeschreibung SolarFunk mit intelligentem Sendemanagement Inbetriebnahme Ist die notwendige Beleuchtungsstärke vorhanden, ist der SolarFunk-Raumtemperaturfühler TC22/TCF22 sofort betriebsbereit. Die Status LED blinkt kurz rot, wenn ein Funktelegramm gesendet wird. Anlerntaster Batteriehalter für Stützbatterie (Typ CR2032); optional Status LED “Funkkommunikation“... - Seite 8 Technisches Datenblatt 1.15-10.022-01-de TC22, TCF22 Temperatur-Control-Raumfühler Gerätebeschreibung olarFunk mit intelligentem Sendemanagerment Temperatur-/Spannungstabelle für KP10, Temperaturbereich 0..50°C T (°C) U (V) T (°C) U (V) T (°C) U (V) 2,73 2,93 3,13 2,74 2,94 3,14 2,75 2,95 3,15 2,76 2,96 3,16...
