Gerätebeschreibung

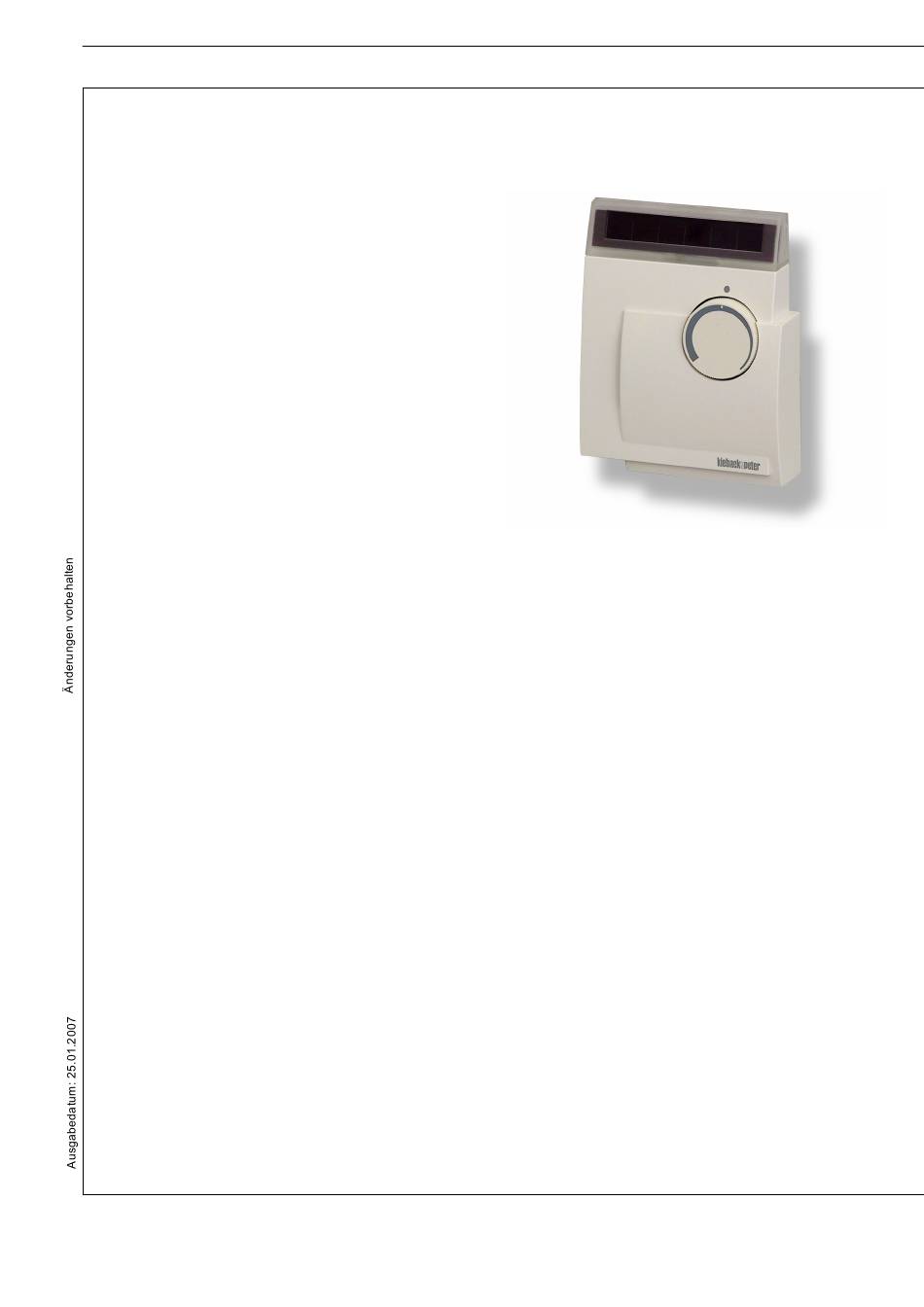

Temperatur-Control-Raumfühler TCF11
SolarFunk-Raumtemperaturfühler
Solarenergie gespeister Fühler,
mit intelligentem, umweltoptimiertem Sendemanagement,
dient zur Erfassung von Raumtemperaturen in Wohn-
und Geschäftsräumen und der drahtlosen Übertragung
von Messwerten an übergeordnete Regelsysteme.
Mit dem Sollwertkorrektureinsteller des TCF11
kann zusätzlich die Raumtemperatur am Raumtemperatur-
fühler ±3 K korrigiert werden.
Inhalt
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50
12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.de
Hinweise zur Gerätebeschreibung ................................................... Seite 2
Sicherheitshinweise........................................................................... Seite 2
Qualifiziertes Fachpersonal ............................................................... Seite 2
Anwendung........................................................................................ Seite 3
Typen................................................................................................. Seite 3
Technische Daten.............................................................................. Seite 3
Montage............................................................................................. Seite 4
Adressierung ..................................................................................... Seite 5
Inbetriebnahme.................................................................................. Seite 7
Technisches Datenblatt 1.15-10.011-01-de
TCF11 Temperatur-Control-Raumfühler
SolarFunk mit intelligentem, umweltoptimiertem Sendemanagement
D
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter TCF11
Inhaltszusammenfassung für Kieback&Peter TCF11
-
Seite 1: Inhaltsverzeichnis
Sendemanagement, dient zur Erfassung von Raumtemperaturen in Wohn- und Geschäftsräumen und der drahtlosen Übertragung von Messwerten an übergeordnete Regelsysteme. Mit dem Sollwertkorrektureinsteller des TCF11 kann zusätzlich die Raumtemperatur am Raumtemperatur- fühler ±3 K korrigiert werden. Inhalt Hinweise zur Gerätebeschreibung ........... Seite 2 Sicherheitshinweise................ -
Seite 2: Hinweise Zur Gerätebeschreibung
SolarFunk mit intelligentem, umweltoptimiertem Sendemanagerment Hinweise zur Gerätebeschreibung Die Beschreibung enthält Hinweise zum Einsatz und zur Montage des SolarFunk-Raumtemperaturfühlers TCF11. Sollten Fragen auftreten, die nicht mit Hilfe der Gerätebeschreibung geklärt werden können, sind weitere Informationen beim Lieferanten oder Hersteller einzuholen. -
Seite 3: Anwendung
Luftfeuchte nicht kondensierend Gehäuse Kunststoffgehäuse, RAL9010 (reinweiß) Gewicht 0,12 kg Schutzart IP30 Abmessungen TCF11 Breite x Höhe x Tiefe = 82,5 x 103,4 x 28,3 mm Zubehör nicht im Lieferumfang enthalten WAS03 Wand-Aufbau-Set zur flexiblen Wandbefestigung durch Klebetechnik Seite 3 / 8... -
Seite 4: Montage
Technisches Datenblatt 1.15-10.011-01-de TCF11 Temperatur-Control-Raumfühler Gerätebeschreibung SolarFunk mit intelligentem, umweltoptimiertem Sendemanagerment Montage Der Montageort ist so zu wählen, das eine ausreichende Beleuchtung des Gerätes sichergestellt ist, d.h. der Einsatz in unbeleuchteten Räumen (z.B. Keller…) ist nicht zulässig. Die für den Einsatz im Innenraum optimierte Solarzelle arbeitet besonders effektiv bei diffusem Lichteinfall. - Seite 5 Luftströmung des Raumes erfassen. Luftströmung Richtig für Wohn- und Geschäftsräume Falsch Aufgrund der autarken Betriebsweise und kabelfreien Installation von TCF11 kann der gewählte Montageort jederzeit ohne zusätzlichen Aufwand verändert und optimiert werden. Die Raumtemperaturfühler können direkt auf der Wand montiert werden. Ø5mm 3,5 x 45 Sicherungsschraube lösen...
-
Seite 6: Adressierung
Funkstrecken mit theoretisch 999 Teilnehmern 2x Adressdrehschalter aufgebaut werden. Reset-Taster interne Energiespeicher Sendebaustein Der Adresscode am TCF11 muss mit der Einstellung des korrespondierenden Empfangsmoduls (z.B. FCE) übereinstimmen, damit die eindeutige Zuordnung zwischen Sender Hinweis und Empfänger der Funkstrecke festgelegt ist. Beispiel: MFC leitungs- gebundene... -
Seite 7: Inbetriebnahme
Technisches Datenblatt 1.15-10.011-01-de TCF11 Temperatur-Control-Raumfühler Gerätebeschreibung SolarFunk mit intelligentem, umweltoptimiertem Sendemanagement Inbetriebnahme 1- Gehäusedeckel abnehmen 2- Adresscode einstellen Der gleiche Adresscode muss auch an zugeordneten Empfangsbausteinen eingestellt werden. Achtung Die werksseitige Auslieferung erfolgt mit der Einstellung 00-0. Dieser Adresscode bedeutet, das Gerät befindet sich im Tiefschlafmodus, die Stromaufnahme ist Hinweis nahezu Null. - Seite 8 Technisches Datenblatt 1.15-10.011-01-de TCF11 Temperatur-Control-Raumfühler Gerätebeschreibung SolarFunk mit intelligentem, umweltoptimiertem Sendemanagerment Seite 8 / 8...
