Ausgabe 2014-04-17
Produktbeschreibung

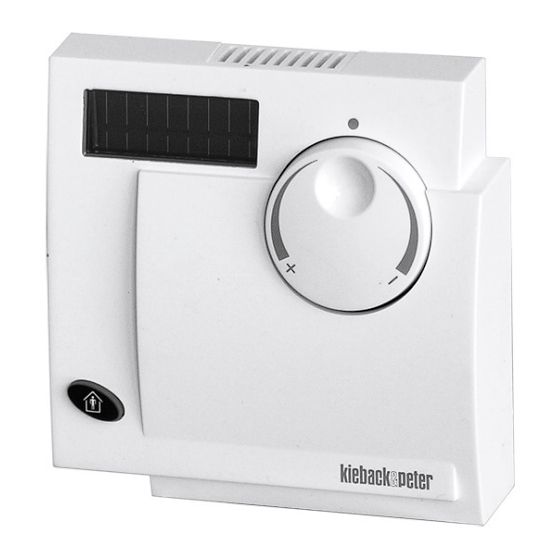

TC23, TCF23 SolarFunk Raumtemperatur-Messwertgeber
SolarFunk Messwertgeber mit intelligentem Sendema-
nagement nach EnOcean-Funktelegramm EEP
Anwendung
Solarenergie gespeiste technoLink® Messwertgeber mit
Präsenztaster und mit intelligentem Sendemanagement. Zur
Erfassung von Raumtemperaturen und Zuständen in Wohn- und
Geschäftsräumen und der drahtlosen Übertragung an überge-
ordnete Regelsysteme. technoLink® Messwertgeber erhalten
die notwendige Energie aus dem Umgebungslicht.
Mit dem Sollwerteinsteller des TCF23 kann zusätzlich der
Raumsollwert am Raumtemperatur-Messwertgeber eingestellt
bzw. korrigiert werden.
Die Kommunikation mit dem Funkpartner erfolgt auf Basis des
herstellerneutralen EnOcean-Funkprotokolls.
Spezielle Solarzellen für den Innenbereich von Gebäuden
gewinnen die für den Betrieb und die Datenübertragung
notwendige Energie aus dem Licht der Umgebung.
In Dunkelphasen speisen wartungsfreie Gold Cap Kondensa-
toren den Sender weiter. Die drahtlose Übertragungstechnik
ermöglicht eine hohe Flexibilität bei der Auswahl des Montageortes.
Es werden folgende EnOcean Equipment Profiles (EEP) unterstützt:

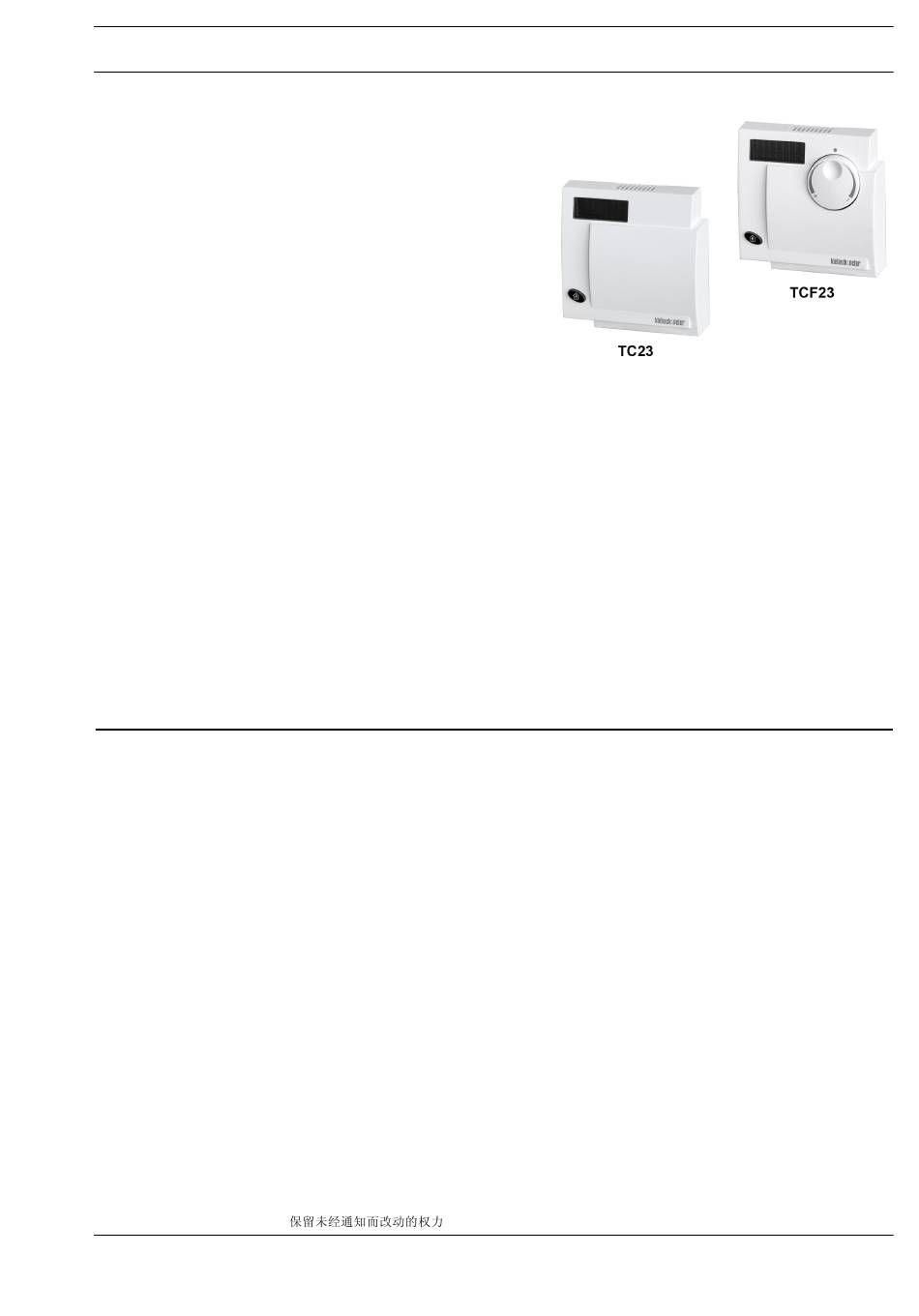

TC23
EEP A5-10-0C Temperature Sensor and Occupancy Control
TCF23
EEP A5-10-05 Temperature Sensor, Set Point and Occupancy Control
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................3
Abmessungen......................................................................................................................................................4
Installation..............................................................................................................................................................5
Allgemeine Installationshinweise ...........................................................................................................................5
Montage.................................................................................................................................................................6
Inbetriebnahme......................................................................................................................................................8
Betrieb mit optionaler Stützbatterie......................................................................................................................9
EnOcean Equipment Profiles EEP A5-10-0C Temperature Sensor and Occupancy Control .............................10
EnOcean Equipment Profiles EEP A5-10-05 Temperature Sensor, Set Point and Occupancy Control .............10
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 1.15-10.023-01-DE
TC23, TCF23
Seite
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter TC23
Inhaltszusammenfassung für Kieback&Peter TC23
-
Seite 1: Inhaltsverzeichnis
Ausgabe 2014-04-17 Datenblatt 1.15-10.023-01-DE Produktbeschreibung TC23, TCF23 TC23, TCF23 SolarFunk Raumtemperatur-Messwertgeber SolarFunk Messwertgeber mit intelligentem Sendema- nagement nach EnOcean-Funktelegramm EEP Anwendung Solarenergie gespeiste technoLink® Messwertgeber mit Präsenztaster und mit intelligentem Sendemanagement. Zur Erfassung von Raumtemperaturen und Zuständen in Wohn- und Geschäftsräumen und der drahtlosen Übertragung an überge-... -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "TC23, TCF23". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Produktbeschreibung
Datenblatt 1.15-10.023-01-DE Produktbeschreibung TC23, TCF23 Artikel TC23 SolarFunk Raumtemperatur-Messwertgeber mit Präsenztaster und mit SolarFunk-Technologie und intelligentem Sendemanagement TCF23 wie TC23, zusätzlich mit Sollwerteinsteller Technische Daten Funktion Temperatur-Messwertgeber Messgröße Raumtemperatur in Wohn- und Geschäftsräumen Sollwerteinsteller nur bei TCF23 Einstellknopf mit Trendpfeil Taster Präsenztaste Umschaltung zwischen Anwesend/Abwesend... -
Seite 4: Abmessungen
Datenblatt 1.15-10.023-01-DE Ausgabe 2014-04-17 TC23, TCF23 Produktbeschreibung Abmessungen - TC23-TCF23 82,5 30,0 - WAS03 82,3 Seite 4 / 10... -
Seite 5: Installation
Produktbeschreibung TC23, TCF23 Installation ACHTUNG In dieser Produktbeschreibung sind spezifische Funktionen des TC23, TCF23 beschrieben. Zusätz- lich zu diesen Hinweisen ist die Produktbeschreibung des Funkpartners zu beachten. ACHTUNG Diese Produkte verwenden ausschließlich EnOcean-Funktelegramme. Achten Sie bei der Auswahl der Funkpartner darauf, dass die Funkschnittstelle ebenfall mit EnOcean-Funktelegramm EEP A5-10-0C Temperature Sensor and Occupancy Control (bei TC23) und EEP A5-10-05 Temperature Sensor, Set Point and Occupancy Control (bei TCF23) arbeitet. -
Seite 6: Montage
150 Lux > ■ Aufgrund der autarken Betriebsweise und kabelfreien Installation von TC23, TCF23 kann der gewählte Montageort jederzeit ohne zusätzlichen Aufwand verändert und optimiert werden. Montage Der Montageort ist so zu wählen, das eine ausreichende Beleuchtung des Gerätes sichergestellt ist, d.h. - Seite 7 Ausgabe 2014-04-17 Datenblatt 1.15-10.023-01-DE Produktbeschreibung TC23, TCF23 ■ Unterputzmontage ■ Montage mit WAS03 Wand-Aufbau-Set (nicht im Lieferumfang enthalten) WAS03 WAS03 Seite 7 / 10...
-
Seite 8: Inbetriebnahme
TC23, TCF23 Produktbeschreibung Inbetriebnahme Ist die notwendige Beleuchtungsstärke vorhanden, ist der SolarFunk-Raumtemperaturfühler TC23, TCF23 sofort betriebsbereit. Die Status LED (3) blinkt kurz rot, wenn ein Funktelegramm gesendet wird. (1) Anlerntaster (2) Batteriehalter für Stützbatterie (Typ CR2032); optional (3) Status LED "Funkkommunikation"... -
Seite 9: Betrieb Mit Optionaler Stützbatterie
Ausgabe 2014-04-17 Datenblatt 1.15-10.023-01-DE Produktbeschreibung TC23, TCF23 Betrieb mit optionaler Stützbatterie HINWEIS Ist der Montageort so, dass keine ausreichende Beleuchtung des Gerätes sichergestellt ist, kann für die Energieversorgung eine Batterie eingesetzt werden.Hierfür ist ein entsprechender Batteriehalter im Gerät vorgesehen. Die eingesetzte Batterie wirkt unterstützend zum Solarbetrieb. Erst wenn die internen Solarenergiespeicher den Betrieb des SolarFunk-Fühlers nicht mehr sicherstellen, wird auf... -
Seite 10: Enocean Equipment Profiles Eep A5-10-0C Temperature Sensor And Occupancy Control
Datenblatt 1.15-10.023-01-DE Ausgabe 2014-04-17 TC23, TCF23 Produktbeschreibung EnOcean Equipment Profiles EEP A5-10-0C Temperature Sensor and Occupancy Control - TC23 RORG 4BS Telegram FUNC Room Operating Panel TYPE Temperature Sensor and Occupancy Control Offset Size Bitange Data ShortCut Desription Valid Range...
