Gerätebeschrei bung

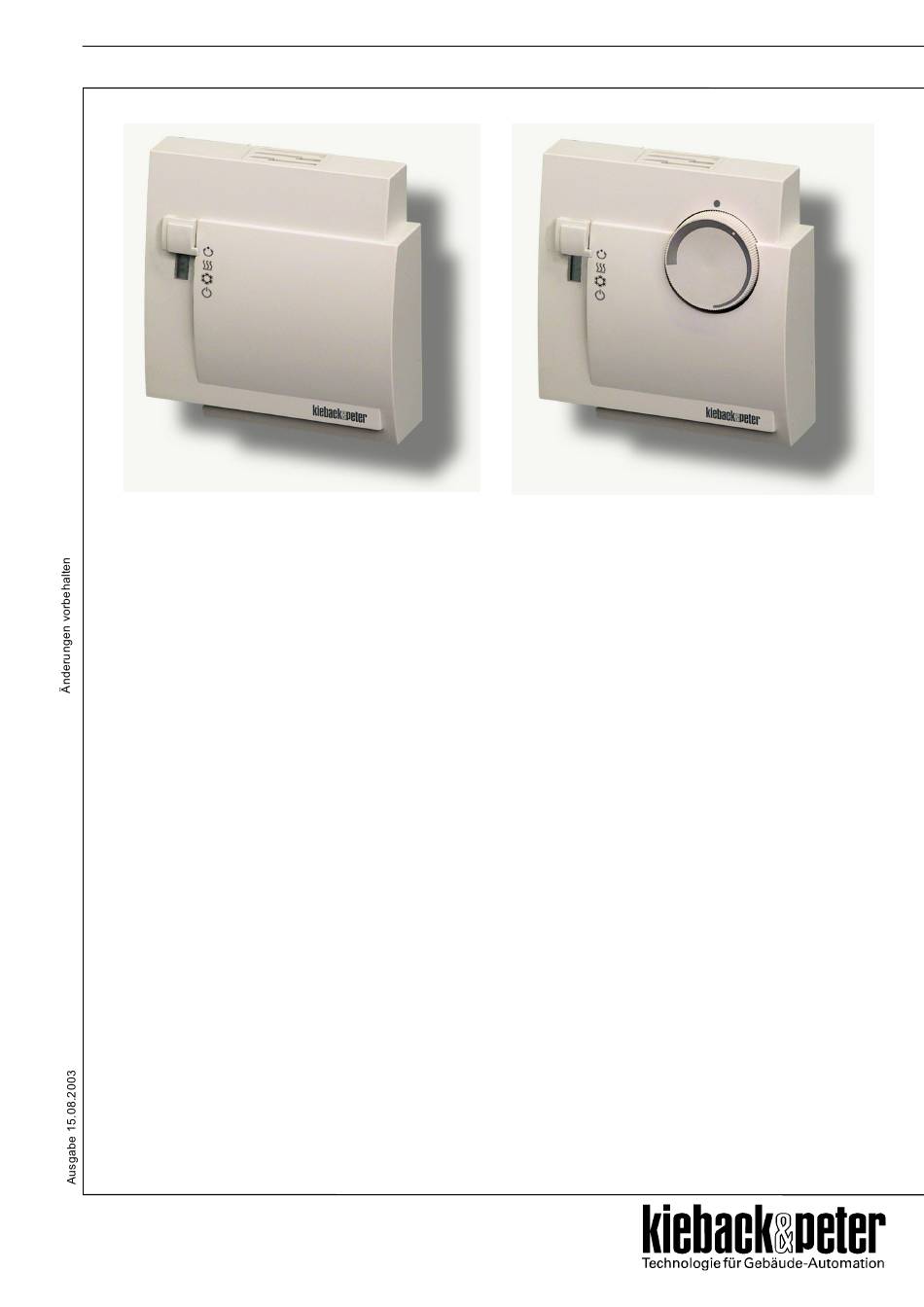

TD15-S3
Anwendung
Die Raumtemperaturfühler TD15-S3 und TDF15-S3 dienen zur Erfassung von Raumtemperaturen.
Die Fühler werden in Verbindung mit allen Kieback & Peter Reglern/Regelsystemen eingesetzt, die einen
Fühleranschluss für das aktive Mess-System KP10 besitzen.

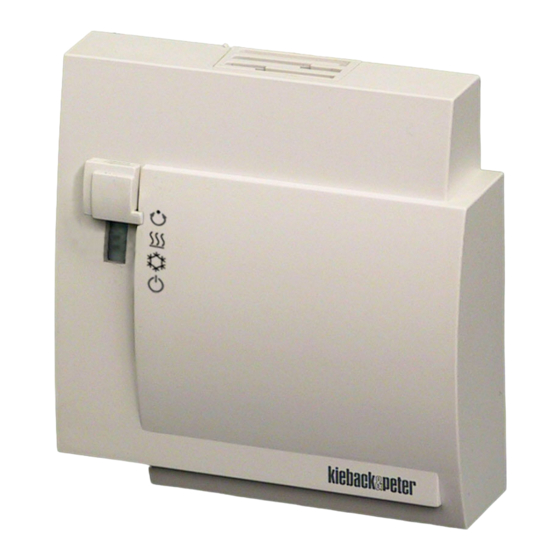

Für die Ansteuerungen von Raumklimageräten besitzen die Raumtemperaturfühler einen 4-stufigen Schiebe-
schalter für Automatik-/Heiz-/Kühl- und Stand-by-Betrieb.
Mit dem Sollwerteinsteller des Raumtemperaturfühlers TDF15-S3 kann die Raumtemperatur eingestellt
werden.
Inhalt
Kieback & Peter
GmbH & Co KG
Tempelhofer Weg 50
D-12347 Berlin
Telefon 030 / 600 95-0
Telefax 030 / 600 95 164
Hinweise zur Gerätebeschreibung ............................................................. Seite 2
Sicherheitshinweise..................................................................................... Seite 2
Qualifiziertes Fachpersonal ......................................................................... Seite 2
Typen........................................................................................................... Seite 3
Technische Daten........................................................................................ Seite 3
Montage....................................................................................................... Seite 3
Installation.................................................................................................... Seite 4
Technisches Datenblatt 1.10-10.010-36
Raumtemperaturfühler TD15-S3/TDF15-S3
TDF15-S3
Werbung
Verwandte Anleitungen für Kieback&Peter TDF15-S3
Inhaltszusammenfassung für Kieback&Peter TDF15-S3
- Seite 1 TD15-S3 TDF15-S3 Anwendung Die Raumtemperaturfühler TD15-S3 und TDF15-S3 dienen zur Erfassung von Raumtemperaturen. Die Fühler werden in Verbindung mit allen Kieback & Peter Reglern/Regelsystemen eingesetzt, die einen Fühleranschluss für das aktive Mess-System KP10 besitzen. Für die Ansteuerungen von Raumklimageräten besitzen die Raumtemperaturfühler einen 4-stufigen Schiebe- schalter für Automatik-/Heiz-/Kühl- und Stand-by-Betrieb.
- Seite 2 Technisches Datenblatt 1.10-10.010-36 Raumtemperaturfühler TD15-S3/TDF15-S3 Gerätebeschrei bung Hinweise zur Gerätebeschreibung Die Beschreibung enthält Hinweise zum Einsatz und zur Montage der Raumtemperaturfühler TD15-S3 und TDF15-S3. Sollten Fragen auftreten, die nicht mit Hilfe der Gerätebeschreibung geklärt werden können, sind weitere Informationen beim Lieferanten oder Hersteller einzuholen.
- Seite 3 Breite x Höhe x Tiefe = 82,5 x 82,5 x 28 mm Montage Die Raumtemperaturfühler TD15-S3 und TDF15-S3 können auf der Wand oder auf Unterputzdosen montiert werden. Zur schnellen und korrekten Erfassung der Raumtemperatur sind die Raumtemperaturfühler so zu montieren, dass sie die Luftströmung des Raumes erfassen.
- Seite 4 Vor Anschluss des Raumfühlers an das Regelsystem ist die Schalttafel spannungsfrei Gefahr zu schalten. Bei der Elektroinstallation sind die VDE-Bestimmungen und die örtlichen Vorschriften einzuhalten. Zum Anschluss besitzt der Raumtemperaturfühler TD15-S3/TDF15-S3 perforierte Sockel- und Haubenteile, die je nach Kabelzuführung ausgebrochen werden können. Kabeleinführung für Montage auf Unterputzdose Kabeleinführungen für Aufputzinstallation...
