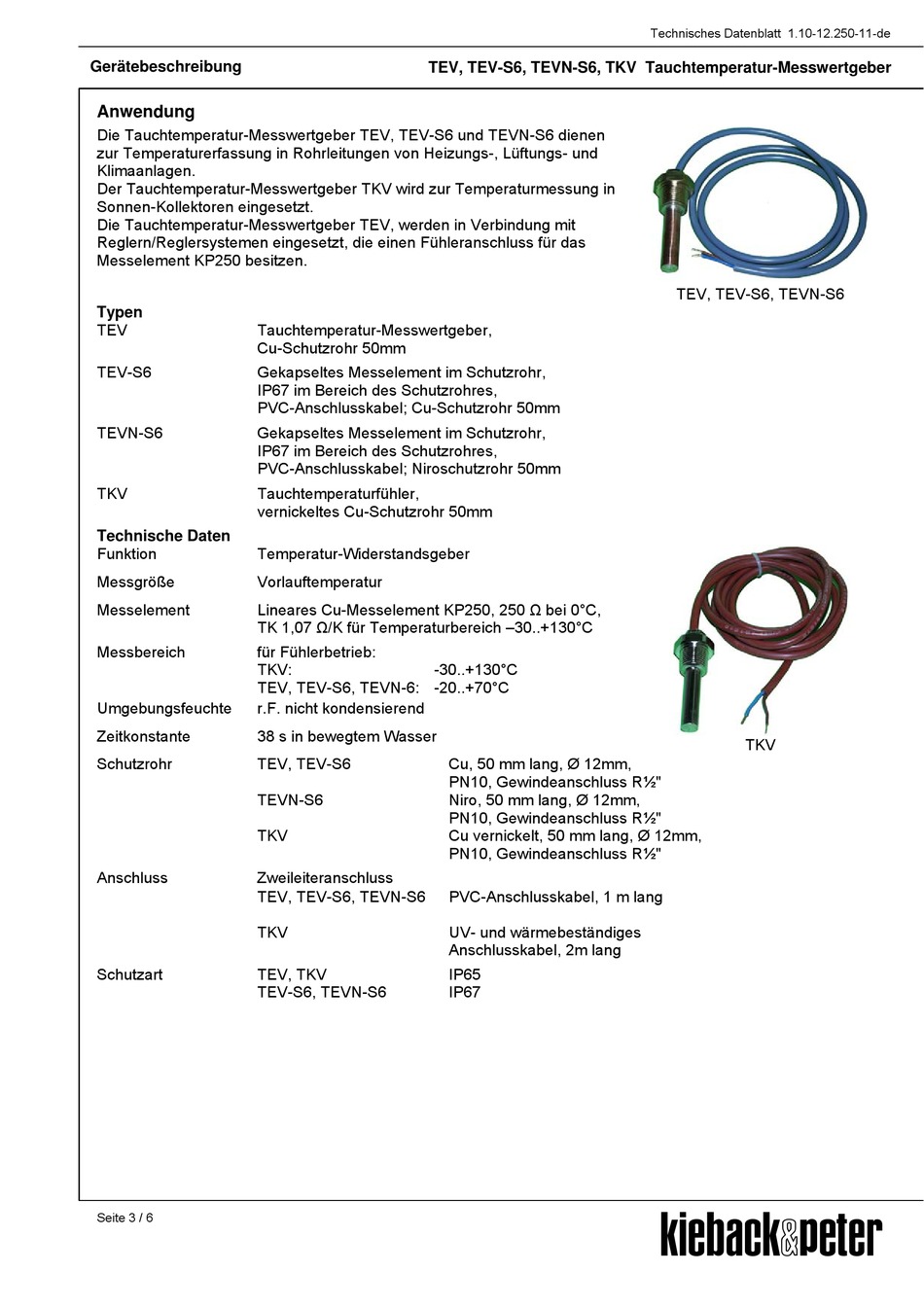

Gerätebeschreibung
Anwendung
Die Tauchtemperatur-Messwertgeber TEV, TEV-S6 und TEVN-S6 dienen
zur Temperaturerfassung in Rohrleitungen von Heizungs-, Lüftungs- und
Klimaanlagen.
Der Tauchtemperatur-Messwertgeber TKV wird zur Temperaturmessung in
Sonnen-Kollektoren eingesetzt.
Die Tauchtemperatur-Messwertgeber TEV, werden in Verbindung mit
Reglern/Reglersystemen eingesetzt, die einen Fühleranschluss für das
Messelement KP250 besitzen.
Typen
TEV
Tauchtemperatur-Messwertgeber,
Cu-Schutzrohr 50mm
TEV-S6
Gekapseltes Messelement im Schutzrohr,
IP67 im Bereich des Schutzrohres,
PVC-Anschlusskabel; Cu-Schutzrohr 50mm
TEVN-S6
Gekapseltes Messelement im Schutzrohr,
IP67 im Bereich des Schutzrohres,
PVC-Anschlusskabel; Niroschutzrohr 50mm
TKV
Tauchtemperaturfühler,
vernickeltes Cu-Schutzrohr 50mm
Technische Daten
Funktion
Temperatur-Widerstandsgeber
Messgröße
Vorlauftemperatur
Messelement
Lineares Cu-Messelement KP250, 250 Ω bei 0°C,
TK 1,07 Ω/K für Temperaturbereich –30..+130°C
Messbereich
für Fühlerbetrieb:
TKV:
TEV, TEV-S6, TEVN-6: -20..+70°C
Umgebungsfeuchte
r.F. nicht kondensierend
Zeitkonstante
38 s in bewegtem Wasser
Schutzrohr
TEV, TEV-S6
TEVN-S6
TKV
Anschluss
Zweileiteranschluss
TEV, TEV-S6, TEVN-S6
TKV
Schutzart
TEV, TKV
TEV-S6, TEVN-S6
Seite 3 / 6
TEV, TEV-S6, TEVN-S6, TKV Tauchtemperatur-Messwertgeber
-30..+130°C
Cu, 50 mm lang, Ø 12mm,
PN10, Gewindeanschluss R½"
Niro, 50 mm lang, Ø 12mm,
PN10, Gewindeanschluss R½"
Cu vernickelt, 50 mm lang, Ø 12mm,
PN10, Gewindeanschluss R½"
PVC-Anschlusskabel, 1 m lang
UV- und wärmebeständiges
Anschlusskabel, 2m lang
IP65
IP67
Technisches Datenblatt 1.10-12.250-11-de
TEV, TEV-S6, TEVN-S6
TKV
A
