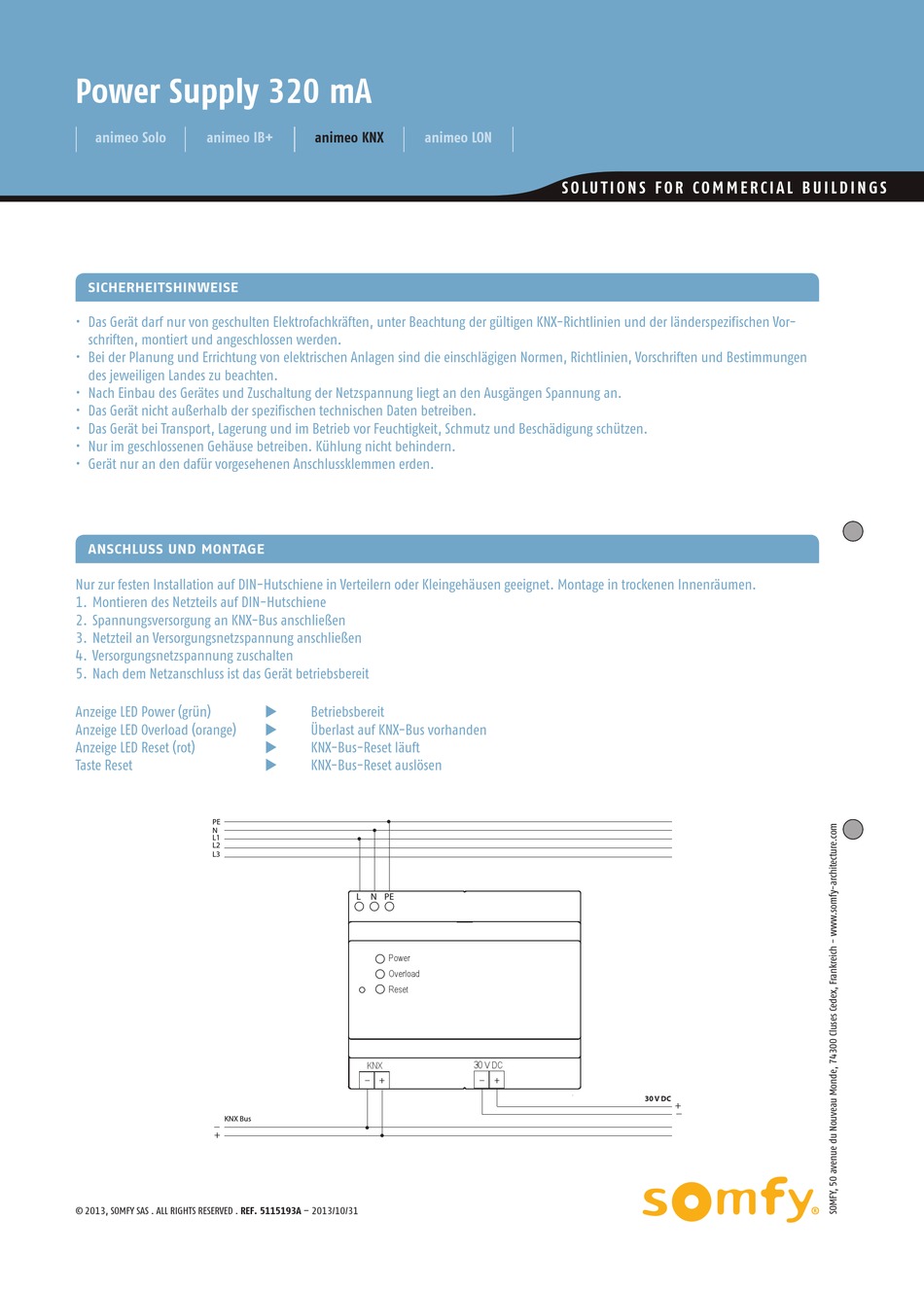

Power Supply 320 ma
animeo Solo
animeo IB+
SICHERHEITSHINWEISE
• Das Gerät darf nur von geschulten Elektrofachkräften, unter Beachtung der gültigen KNX-Richtlinien und der länderspezifischen Vor-
schriften, montiert und angeschlossen werden.
• Bei der Planung und Errichtung von elektrischen Anlagen sind die einschlägigen Normen, Richtlinien, Vorschriften und Bestimmungen
des jeweiligen Landes zu beachten.
• Nach Einbau des Gerätes und Zuschaltung der Netzspannung liegt an den Ausgängen Spannung an.
• Das Gerät nicht außerhalb der spezifischen technischen Daten betreiben.
• Das Gerät bei Transport, Lagerung und im Betrieb vor Feuchtigkeit, Schmutz und Beschädigung schützen.
• Nur im geschlossenen Gehäuse betreiben. Kühlung nicht behindern.
• Gerät nur an den dafür vorgesehenen Anschlussklemmen erden.
ANSCHLUSS UND MONTAGE
Nur zur festen Installation auf DIN-Hutschiene in Verteilern oder Kleingehäusen geeignet. Montage in trockenen Innenräumen.
1. Montieren des Netzteils auf DIN-Hutschiene
2. Spannungsversorgung an KNX-Bus anschließen
3. Netzteil an Versorgungsnetzspannung anschließen
4. Versorgungsnetzspannung zuschalten
5. Nach dem Netzanschluss ist das Gerät betriebsbereit
Anzeige LED Power (grün)
Anzeige LED Overload (orange)
Anzeige LED Reset (rot)
Taste Reset
PE
N
L1
L2
L3
KNX Bus
_
+
© 2013, SOMFY SAS . ALL RIGHTS RESERVED . ref. 5115193a – 2013/10/31
animeo KNX
animeo LON
Betriebsbereit
Überlast auf KNX-Bus vorhanden
KNX-Bus-Reset läuft
KNX-Bus-Reset auslösen
L
N PE
Power
Overload
Reset
KNX
_
+
S o l u t i o n S f o r c o m m e r c i a l b u i l d i n g S
30 V DC
_
+
30 V DC
