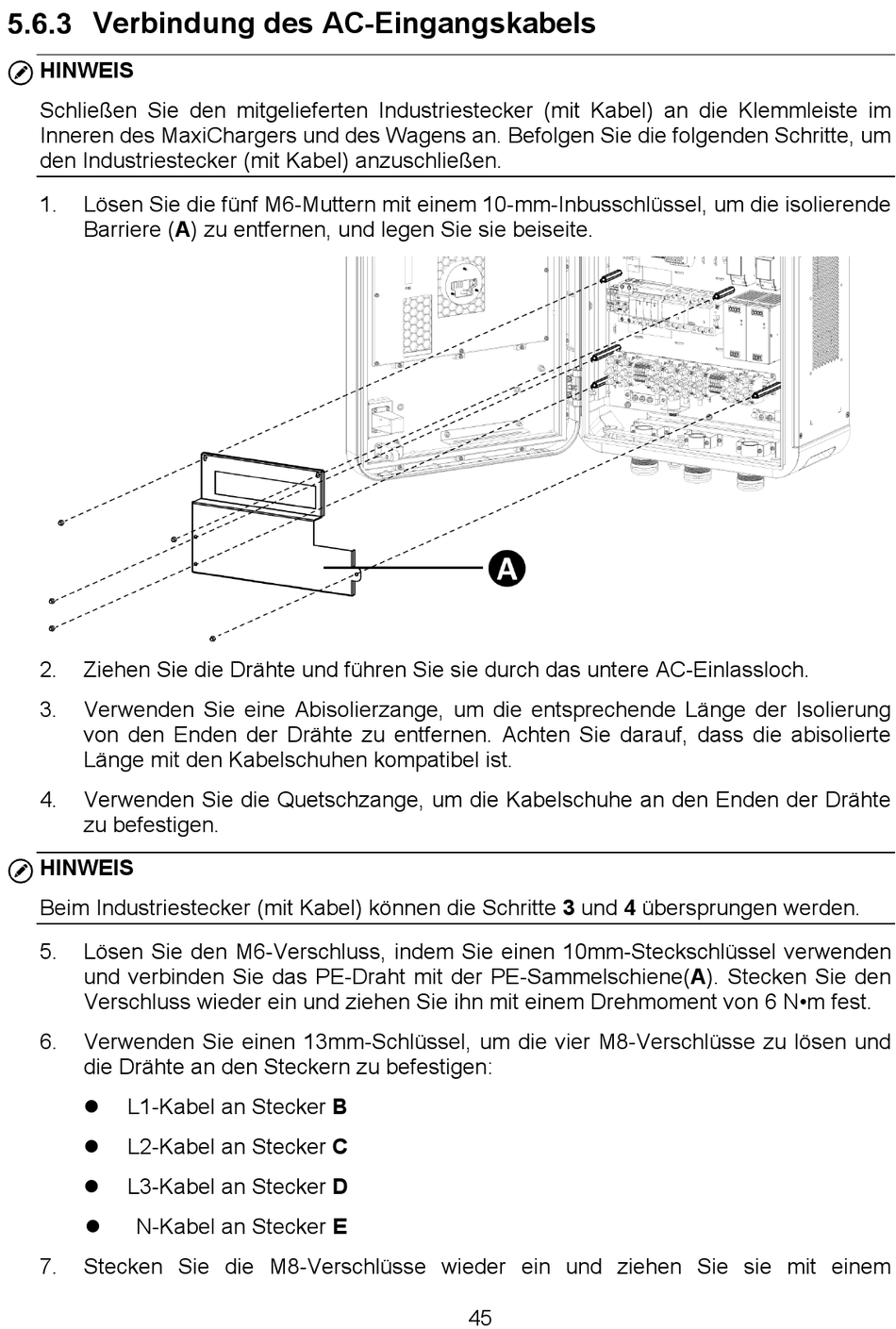

Verbindung des AC-Eingangskabels
HINWEIS
Schließen Sie den mitgelieferten Industriestecker (mit Kabel) an die Klemmleiste im
Inneren des MaxiChargers und des Wagens an. Befolgen Sie die folgenden Schritte, um
den Industriestecker (mit Kabel) anzuschließen.
1. Lösen Sie die fünf M6-Muttern mit einem 10-mm-Inbusschlüssel, um die isolierende
Barriere (A) zu entfernen, und legen Sie sie beiseite.
2. Ziehen Sie die Drähte und führen Sie sie durch das untere AC-Einlassloch.
3. Verwenden Sie eine Abisolierzange, um die entsprechende Länge der Isolierung
von den Enden der Drähte zu entfernen. Achten Sie darauf, dass die abisolierte
Länge mit den Kabelschuhen kompatibel ist.
4. Verwenden Sie die Quetschzange, um die Kabelschuhe an den Enden der Drähte
zu befestigen.
HINWEIS
Beim Industriestecker (mit Kabel) können die Schritte 3 und 4 übersprungen werden.
5. Lösen Sie den M6-Verschluss, indem Sie einen 10mm-Steckschlüssel verwenden
und verbinden Sie das PE-Draht mit der PE-Sammelschiene(A). Stecken Sie den
Verschluss wieder ein und ziehen Sie ihn mit einem Drehmoment von 6 N•m fest.
6. Verwenden Sie einen 13mm-Schlüssel, um die vier M8-Verschlüsse zu lösen und
die Drähte an den Steckern zu befestigen:
L1-Kabel an Stecker B

L2-Kabel an Stecker C

L3-Kabel an Stecker D

N-Kabel an Stecker E

7. Stecken Sie die M8-Verschlüsse wieder ein und ziehen Sie sie mit einem
