Erste Schritte
Schritt 1: Vorbereitung der Leitung
1. Graben Sie heben Sie einen Kabeltunnel aus, um das Kabelrohr unterzubringen.
Der Außendurchmesser der Leitung darf 120 mm nicht überschreiten.
2. Der Leitungsstutzen sollte mindestens 100 mm lang sein.

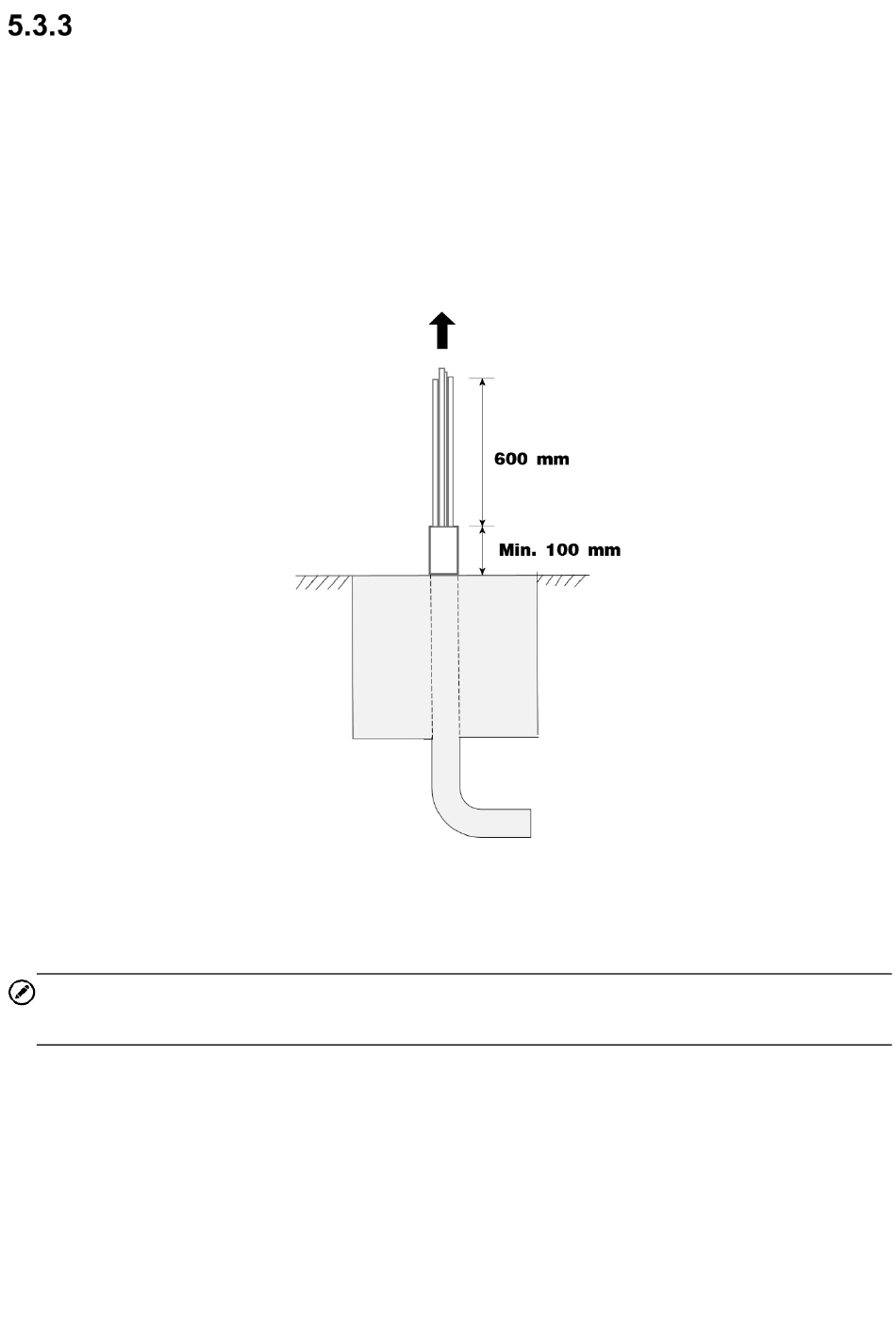

3. Ziehen Sie die Leitung und das Kabel durch die Ausgangsöffnung nach oben, so
dass eine flexible Länge von 600 mm für die restlichen Installationsarbeiten
zurückbleibt.
Schritt 2: Bohren der Löcher
1. Legen Sie die Bohrschablone auf die Betonoberfläche und passen Sie das mittlere
Loch mit der Austrittsöffnung an.
HINWEIS
Die „vordere" Seite der Bohrvorlage muss nach vorne weisen.
2. Markieren Sie vier Löcher auf der Betonoberfläche mit einem Marker. Entfernen Sie
die Bohrvorlage.
3. Bohren Sie vier Löcher an den gekennzeichneten Standorten - Ausmaße 16 mm im
Durchmesser und mindestens 80 mm in der Tiefe.
4. Entfernen Sie den Staub.
