Autel MaxiCharger DC Compact Installations- Und Bedienungshandbuch Seite 32

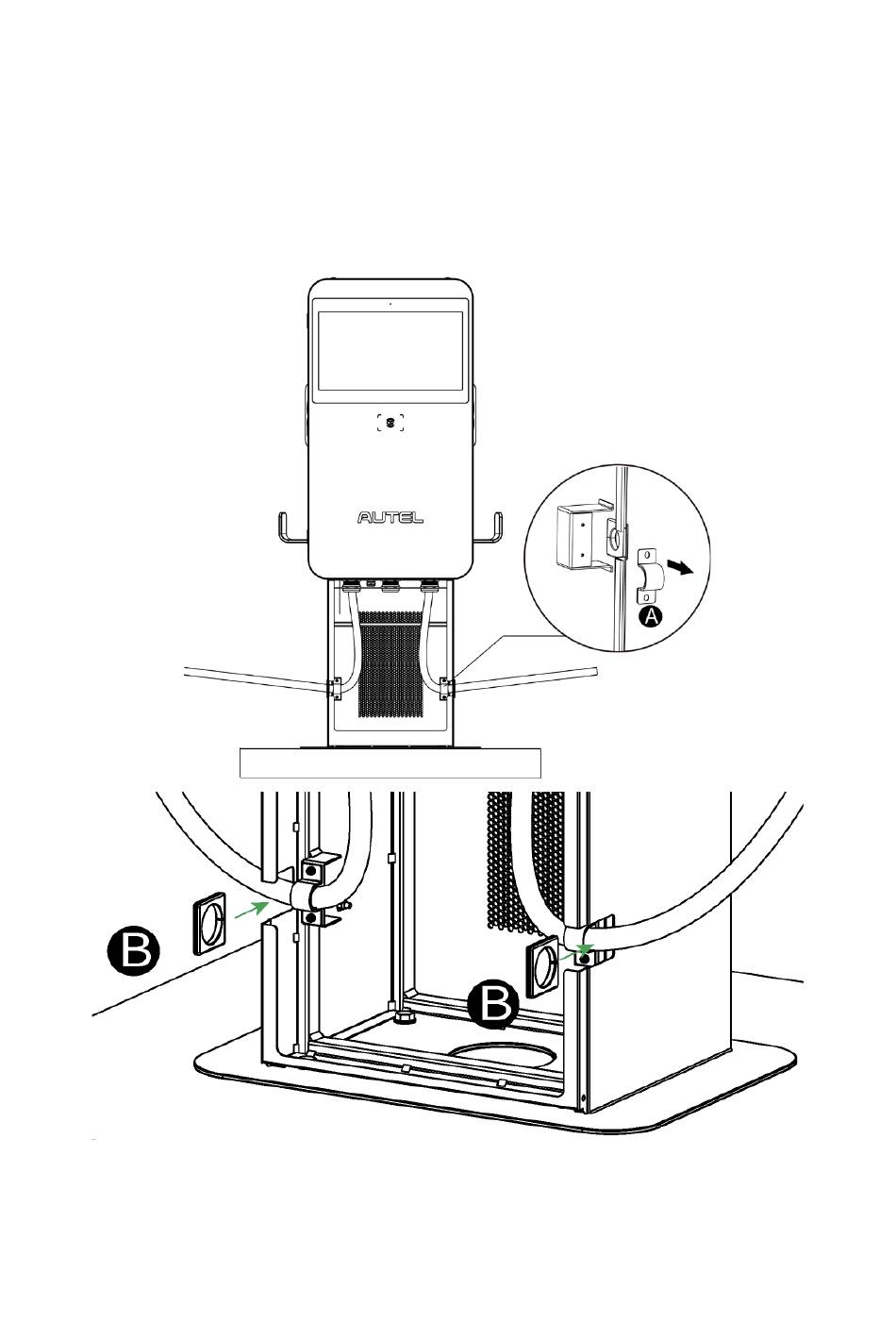

Schritt 5: Organisation des Ladekabels.
1. Entfernen Sie die beiden Zugentlastungen (A), indem Sie die vier M4-Muttern mit
einem Phillips-Schraubenzieher lösen und die beiden Gummiringe (B) vom Sockel
entfernen.
2. Sichern Sie die Ladekabel mithilfe der Zugentlastungen (A), indem Sie die vier M4-
Muttern anschrauben und mit einem Drehmoment von 1,2 Nm anziehen. Installieren
Sie die Gummiringe am Sockel, indem Sie die Kabel durch die Löcher in die
Gummiringe (B) einführen. Stellen Sie sicher, dass die Ladekabel innerhalb der
Biegetoleranz bleiben.
3. Schieben Sie die Kabel in die Kabelhalter auf beiden Seiten der Basis und verbinden
Sie die Stecker mit dem Gehäuse.
Nachdem Sie die oben aufgeführten Installationsschritte abgeschlossen haben, können
Sie die Stromkabel verlegen. Siehe bitte Abschnitt 5.6, um fortzufahren.
27
