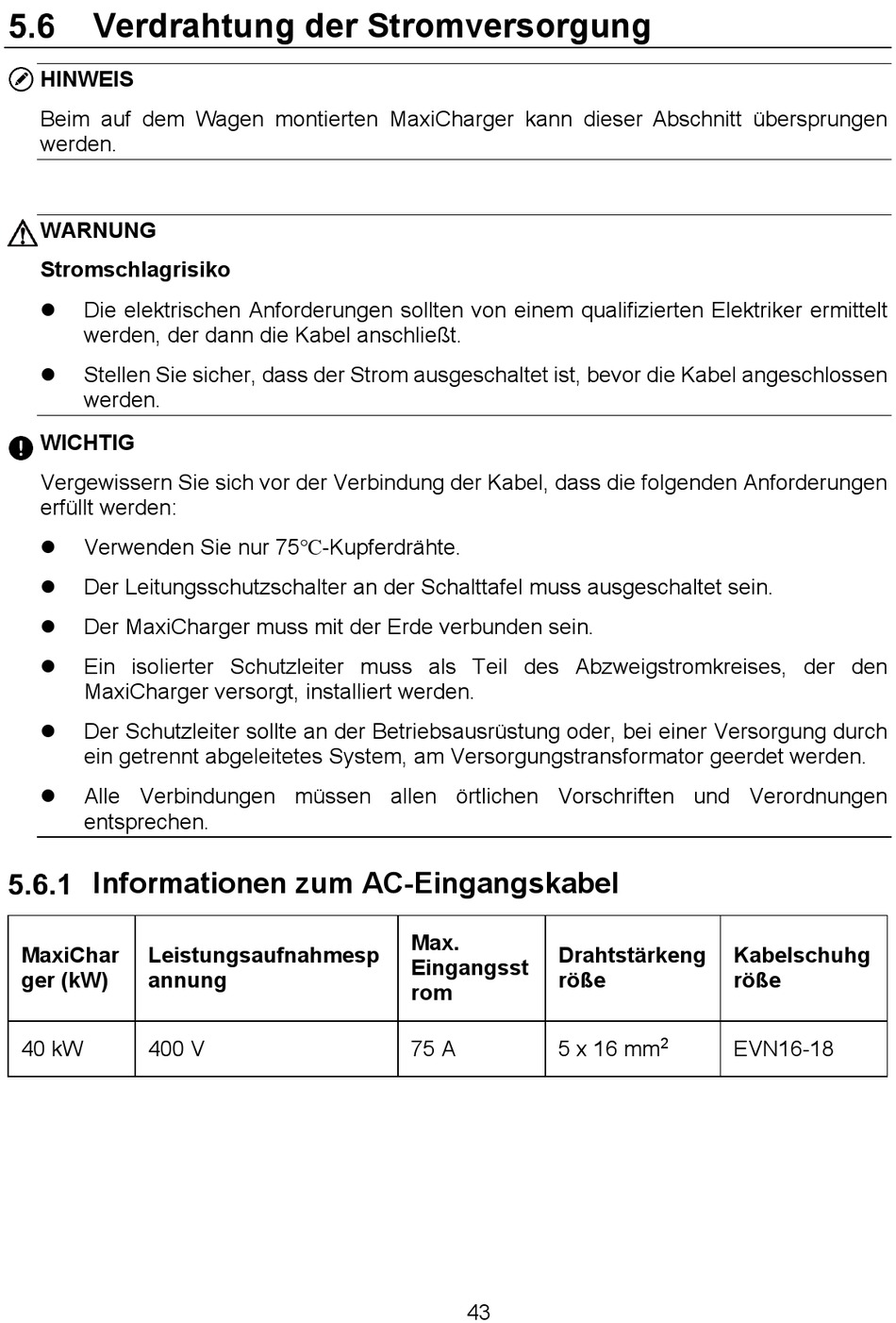

Verdrahtung der Stromversorgung

HINWEIS
Beim auf dem Wagen montierten MaxiCharger kann dieser Abschnitt übersprungen
werden.
WARNUNG
Stromschlagrisiko
Die elektrischen Anforderungen sollten von einem qualifizierten Elektriker ermittelt

werden, der dann die Kabel anschließt.
Stellen Sie sicher, dass der Strom ausgeschaltet ist, bevor die Kabel angeschlossen

werden.
WICHTIG
Vergewissern Sie sich vor der Verbindung der Kabel, dass die folgenden Anforderungen
erfüllt werden:
Verwenden Sie nur 75℃-Kupferdrähte.

Der Leitungsschutzschalter an der Schalttafel muss ausgeschaltet sein.

Der MaxiCharger muss mit der Erde verbunden sein.

Ein isolierter Schutzleiter muss als Teil des Abzweigstromkreises, der den

MaxiCharger versorgt, installiert werden.
Der Schutzleiter sollte an der Betriebsausrüstung oder, bei einer Versorgung durch

ein getrennt abgeleitetes System, am Versorgungstransformator geerdet werden.
Alle Verbindungen müssen allen örtlichen Vorschriften und Verordnungen

entsprechen.

Informationen zum AC-Eingangskabel

MaxiChar Leistungsaufnahmesp
ger (kW) annung
40 kW 400 V
Max.
Drahtstärkeng
Eingangsst
röße
rom
75 A 5 x 16 mm
43
Kabelschuhg
röße
EVN16-18
2
