Schritt 4: Installation des auf dem Sockel montierten MaxiCharger

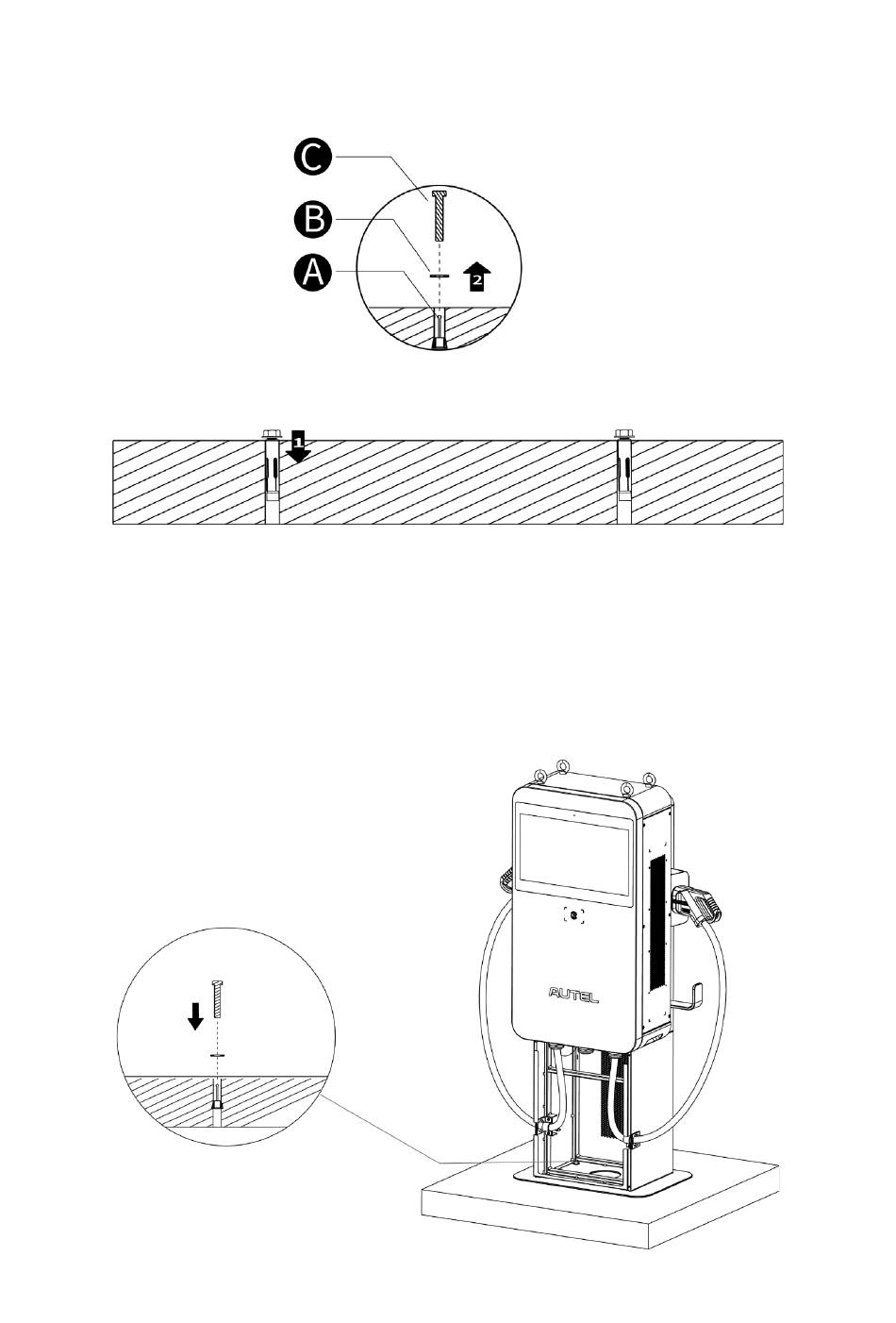

1. Schrauben Sie vier Spreizbolzen M12 x 80 in die vier Bohrlöcher. Entfernen Sie mit
einem 19-mm-Inbusschlüssel die Gewindebolzen (C) und die Unterlegscheiben (B),
wenn die Spreizbolzen (A) verriegelt sind. Stellen Sie sie beiseite.
2. Heben Sie den MaxiCharger mit Sockel mit einer Hebevorrichtung an den
Montageort.
3. Stecken Sie die Unterlegscheiben und Gewindebolzen in der richtigen Reihenfolge
ein und ziehen Sie sie mit einem 19-mm-Inbusschlüssel mit einem Drehmoment von
45-55 Nm fest.
4. Entfernen Sie die vier Hebeösenschrauben und bringen Sie die oberen Schrauben
erneut an.
