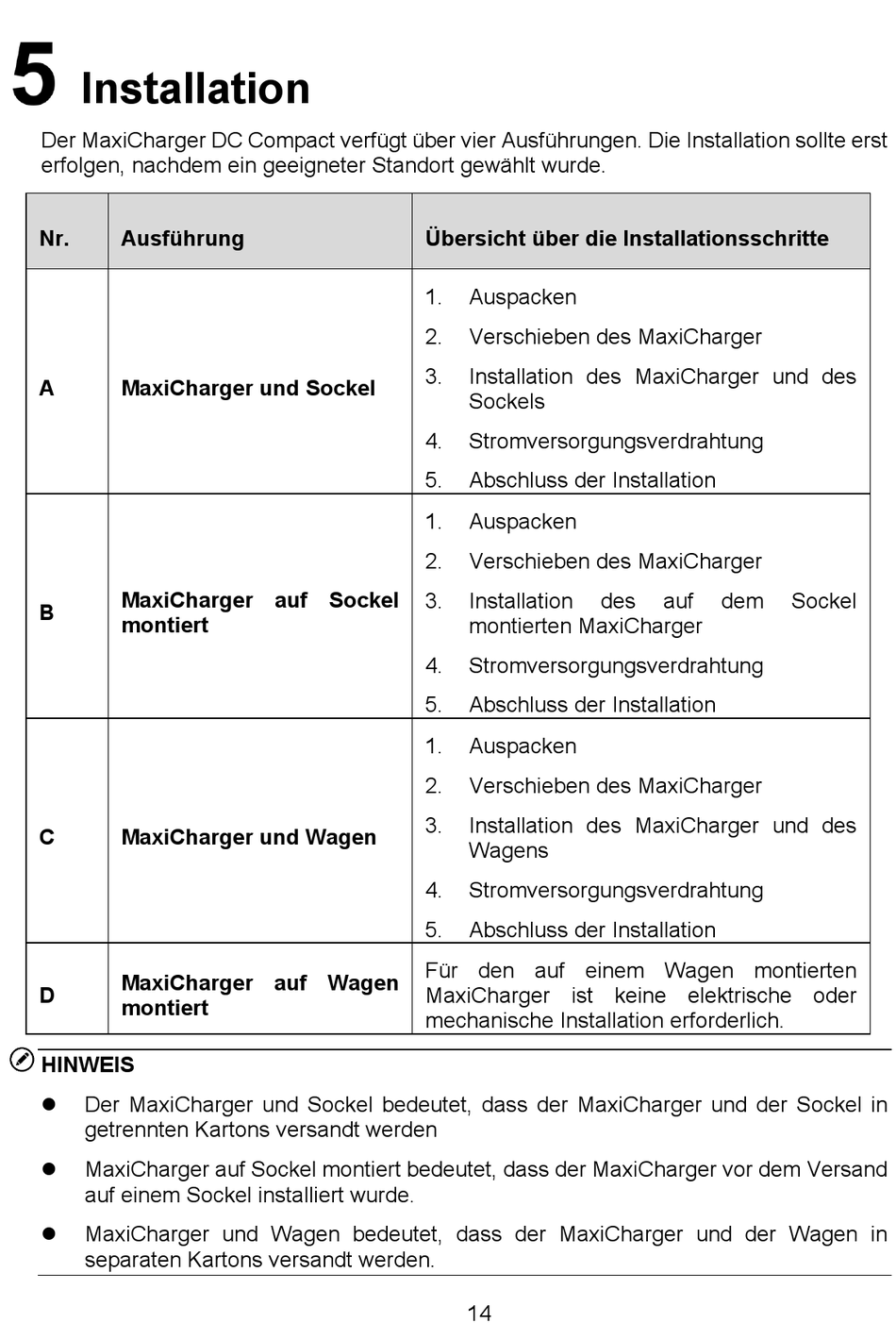

Installation
Der MaxiCharger DC Compact verfügt über vier Ausführungen. Die Installation sollte erst
erfolgen, nachdem ein geeigneter Standort gewählt wurde.
Nr. Ausführung
A MaxiCharger und Sockel
MaxiCharger auf Sockel
B
montiert
C MaxiCharger und Wagen
MaxiCharger auf Wagen
D
montiert
HINWEIS
Der MaxiCharger und Sockel bedeutet, dass der MaxiCharger und der Sockel in

getrennten Kartons versandt werden
MaxiCharger auf Sockel montiert bedeutet, dass der MaxiCharger vor dem Versand

auf einem Sockel installiert wurde.
MaxiCharger und Wagen bedeutet, dass der MaxiCharger und der Wagen in

separaten Kartons versandt werden.
Übersicht über die Installationsschritte
1. Auspacken
2. Verschieben des MaxiCharger
3. Installation des MaxiCharger und des
Sockels
4. Stromversorgungsverdrahtung
5. Abschluss der Installation
1. Auspacken
2. Verschieben des MaxiCharger
3. Installation
montierten MaxiCharger
4. Stromversorgungsverdrahtung
5. Abschluss der Installation
1. Auspacken
2. Verschieben des MaxiCharger
3. Installation des MaxiCharger und des
Wagens
4. Stromversorgungsverdrahtung
5. Abschluss der Installation
Für den auf einem Wagen montierten
MaxiCharger ist keine elektrische oder
mechanische Installation erforderlich.
14
des auf dem Sockel
