JUMO mTron Montageanleitung Seite 16

4 Elektrischer Anschluß

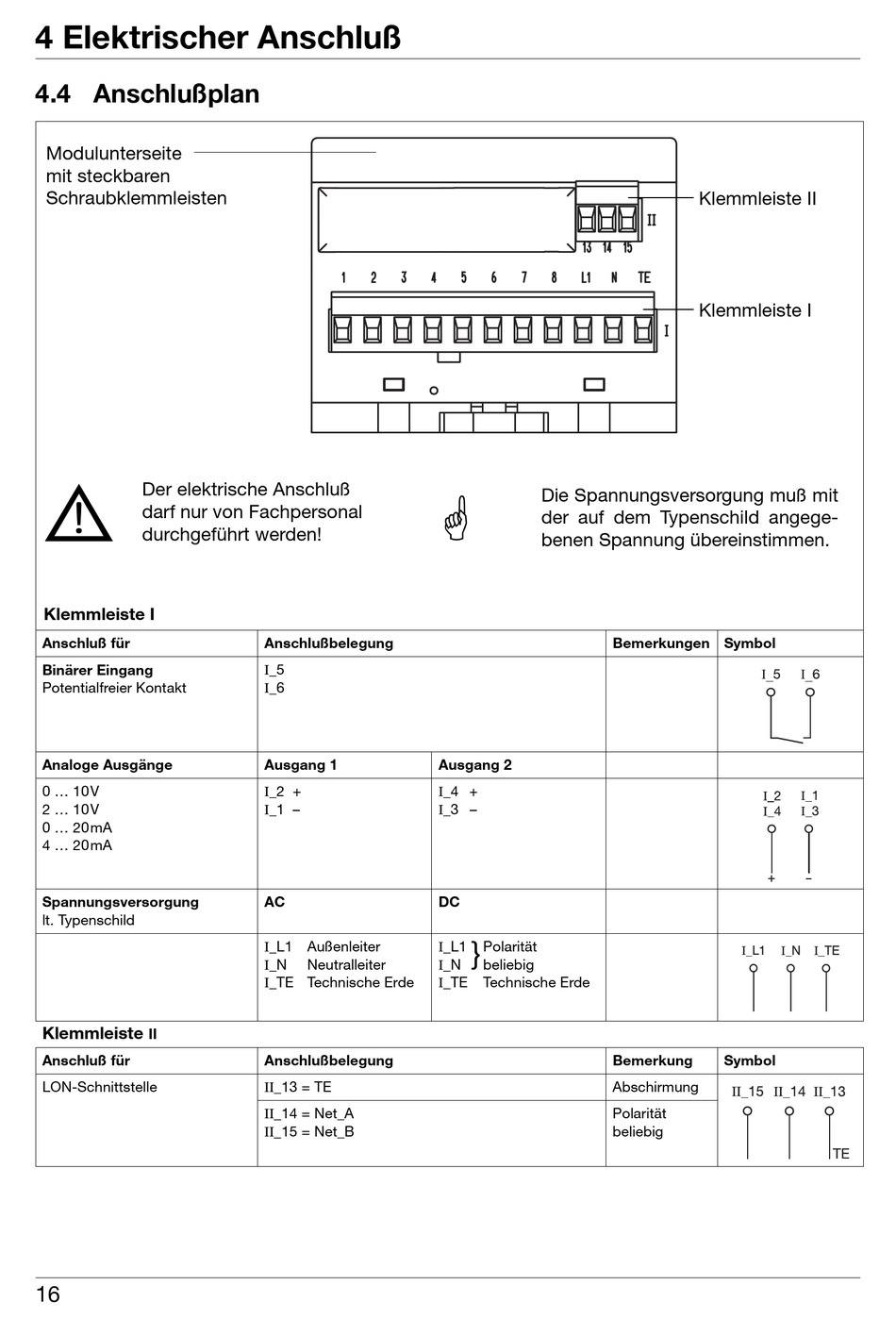

4.4 Anschlußplan
Modulunterseite
mit steckbaren
Schraubklemmleisten
V
Der elektrische Anschluß
darf nur von Fachpersonal
durchgeführt werden!
Klemmleiste I
Anschluß für
Binärer Eingang
Potentialfreier Kontakt
Analoge Ausgänge
0 ... 10V
2 ... 10V
0 ... 20mA
4 ... 20mA
Spannungsversorgung
lt. Typenschild
Klemmleiste
II
Anschluß für
LON-Schnittstelle
16
Anschlußbelegung
I_5
I_6
Ausgang 1
I_2 +
I_1 –
AC
I_L1 Außenleiter
I_N Neutralleiter
I_TE Technische Erde
Anschlußbelegung
II_13 = TE
II_14 = Net_A
II_15 = Net_B
A
Die Spannungsversorgung muß mit
der auf dem Typenschild angege-
benen Spannung übereinstimmen.
Ausgang 2
I_4 +
I_3 –
DC
I_L1 } Polarität
I_N beliebig
I_TE Technische Erde
Klemmleiste II
Klemmleiste I
Bemerkungen Symbol
Bemerkung Symbol
Abschirmung
Polarität
beliebig
