JUMO mTron Montageanleitung Seite 11

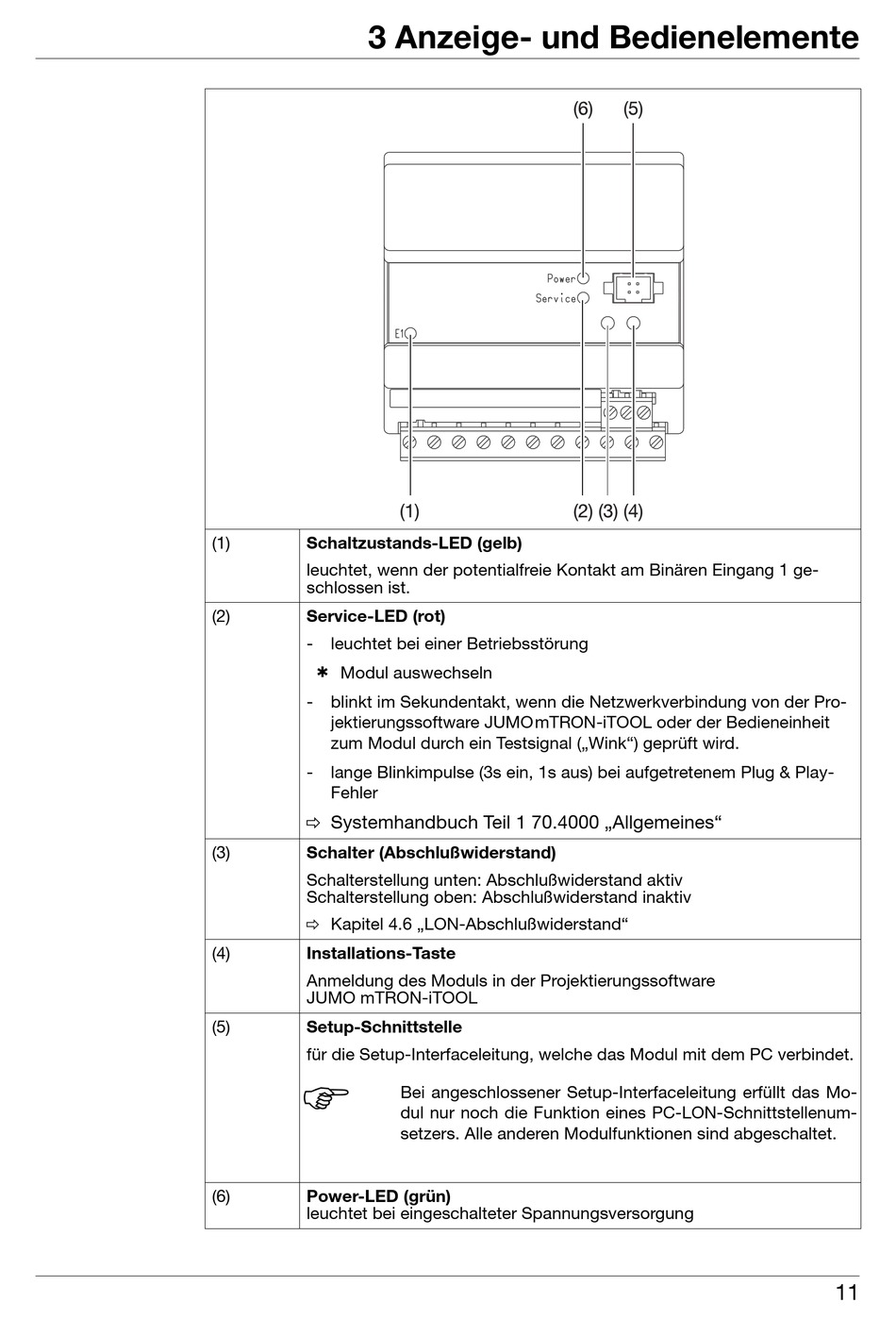

3 Anzeige- und Bedienelemente
(1) Schaltzustands-LED (gelb)
leuchtet, wenn der potentialfreie Kontakt am Binären Eingang 1 ge-
schlossen ist.
(2) Service-LED (rot)
- leuchtet bei einer Betriebsstörung
h Modul auswechseln
- blinkt im Sekundentakt, wenn die Netzwerkverbindung von der Pro-
jektierungssoftware JUMOmTRON-iTOOL oder der Bedieneinheit
zum Modul durch ein Testsignal („Wink") geprüft wird.
- lange Blinkimpulse (3s ein, 1s aus) bei aufgetretenem Plug & Play-
Fehler
v Systemhandbuch Teil 1 70.4000 „Allgemeines"
(3) Schalter (Abschlußwiderstand)
Schalterstellung unten: Abschlußwiderstand aktiv
Schalterstellung oben: Abschlußwiderstand inaktiv
v Kapitel 4.6 „LON-Abschlußwiderstand"
(4) Installations-Taste
Anmeldung des Moduls in der Projektierungssoftware
JUMO mTRON-iTOOL
(5) Setup-Schnittstelle
für die Setup-Interfaceleitung, welche das Modul mit dem PC verbindet.

(6) Power-LED (grün)
leuchtet bei eingeschalteter Spannungsversorgung
Bei angeschlossener Setup-Interfaceleitung erfüllt das Mo-
dul nur noch die Funktion eines PC-LON-Schnittstellenum-
setzers. Alle anderen Modulfunktionen sind abgeschaltet.
