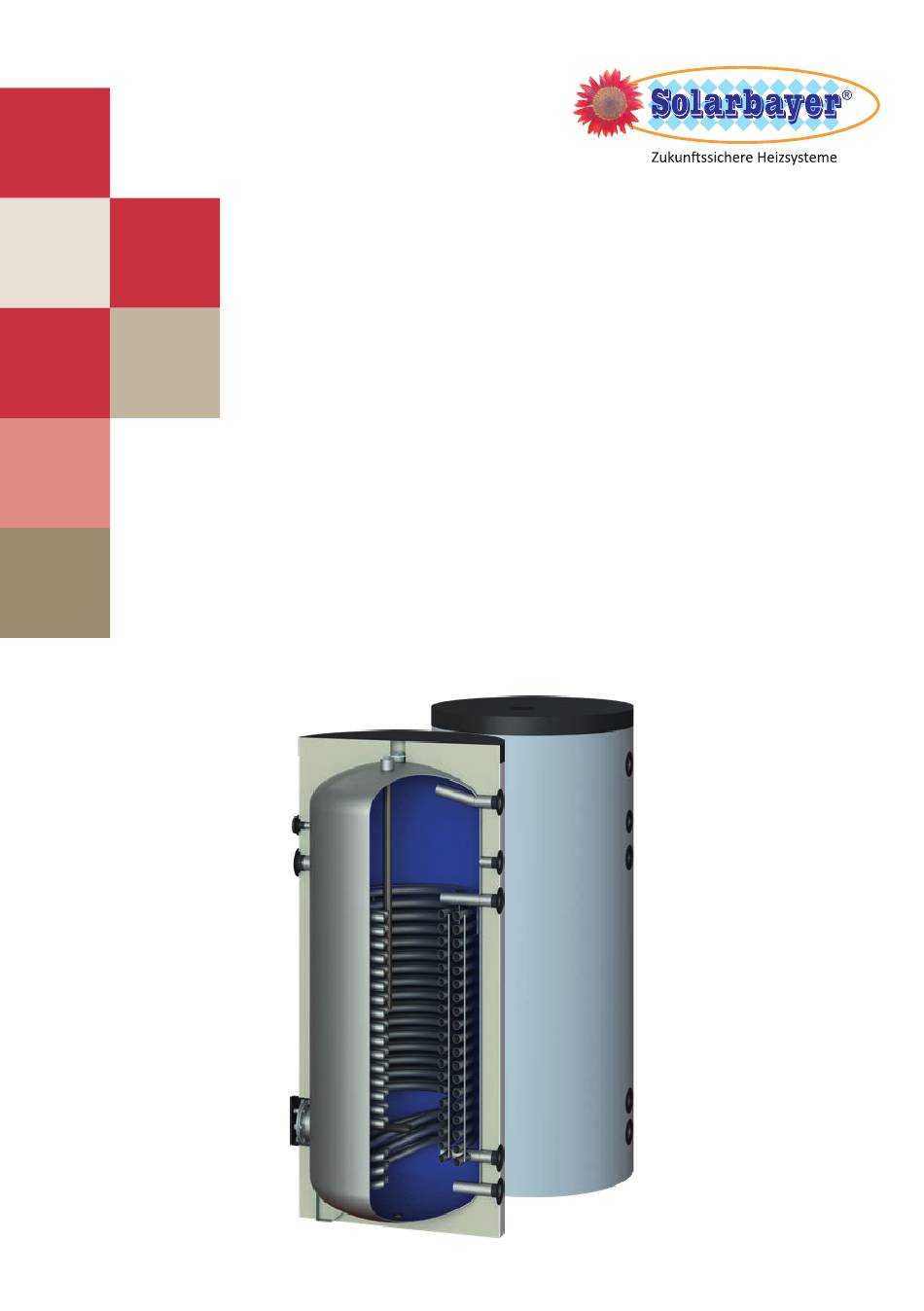

- Seite 1 Wärmepumpen- Warmwasserspeicher WP oder Hochleistungs-Trinkwasserspeicher Montage-/Betriebsanleitung Vor Montagebeginn sorgfältig lesen...
- Seite 2 Problembehebungen ........................... Entsorgungshinweise ..........................Konformitätserklärung ..........................Abbildungen und Zeichnungen in dieser Produktinformation dienen lediglich der Information und ersetzen nicht die fachtechnische Planung. Aufgrund technischer Änderungen, Satz und Druckfehler kann keine Haftung für die inhaltliche Richtigkeit übernommen werden. © Solarbayer GmbH [243256]...
- Seite 3 Vor Montagebeginn ist zu prüfen, ob die Trinkwasserinstallation, insbesondere der Anschluss an das öffentliche Trinkwassernetz den Anfor- derungen der DIN 1988 entspricht und ob die im Teil 8 vorgeschriebenen Wartungen durchgeführt wurden. Die Funktionsfähigkeit sicherheits- relevanter Baugruppen (z.B. Druckminderer) ist in jedem Fall zu prüfen. © Solarbayer GmbH [243256]...
- Seite 4 Anschlussmöglichkeit eines passenden Elektroheizstabes Korrosionsschutz Der Brauchwasserbehälter ist bei allen Wasserverhältnissen und in jedem Leitungsnetz einsetzbar. Korrosionsschutz durch Zweischichtemaillierung der Behälterinnenwand nach DIN 4753 Teil 3. Zusätzlicher Korrosionsschutz durch Magnesium-Opferanoden nach DIN 4753 Teil 6. © Solarbayer GmbH [243256]...
- Seite 5 Montage-/Betriebsanleitung Wärmepumpen-Warmwasserspeicher WP 3. Beschreibung der Anschlüsse Warmwasser Magnesiumanode Thermometer Zirkulation Elektroheizstab Heizungsvorlauf Speicherfühler Reinigungsflansch mit Magnesiumanode Heizungsrücklauf Kaltwasseranschluss nach DIN Dieser Hydraulikplan dient nur zur Information und ersetzt keine Fachplanung! © Solarbayer GmbH [243256]...
- Seite 6 3576 3884 Zapfleistung bei 50 kW, HV 70 °C/HR 40 °C | KW 10 °C/WW 45 °C 1053 1336 1763 2674 3882 3531 3882 4217 Leistungskennzahl NL nach DIN 4708 1-3 Leistungskennzahl NL bei Wärmepumpenbetrieb 14,2 © Solarbayer GmbH [243256]...
- Seite 7 340 (2“) Fertigungstoleranzen nach DIN ISO 13920 C Hinweise zu Montage/Inbetriebnahme/Wartung entnehmen Sie bitte der entsprechenden Montageanleitung. Bereitschaftswärmeaufwand nach EN 12897:2020 Außen = 170 mm; Lochkreis = 146mm; 8-Loch (M10); ab 400 Liter mit integrierter Anode M8x30 © Solarbayer GmbH [243256]...
- Seite 8 Der Speicher muss mit einem nicht absperrbaren Sicherheitsventil ausgerüstet werden. Außerdem muss ein dem Speichervolumen entsprechend groß dimensioniertes Ausdehnungsgefäß installiert werden. Dieses darf nur mit einem Kappenventil absperrbar sein. Zum Verbrühungsschutz muss ein Sicherheitstemperaturbegrenzer gemäß Heizungsanlagenverordnung einge- baut werden. © Solarbayer GmbH [243256]...
- Seite 9 VDE und der örtlichen Energie-Versorgungsunternehmen sind dabei zu beachten. E-Heizstäbe müssen mit Isolier- trennung ausgestattet sein. Nur mit Isoliertrennung ist der Korrosionsschutz gewährleistet. Elektrozusatzheizung mit Isoliertrennung und eingebautem Speichertemperaturregler und Sicherheitstempera- turbegrenzer sind optional bei Solarbayer erhältlich. Werden Elektroheizstäbe ohne Isoliertrennung eingesetzt, erlischt die Gewährleistung des Speichers. Inbetriebnahme Nicht benötigte Anschlüsse des Speichers müssen fachgerecht mit Stopfen abgedichtet werden.
- Seite 10 Montage-/Betriebsanleitung Wärmepumpen-Warmwasserspeicher WP 6. Anschlussbeispiel © Solarbayer GmbH [243256]...
- Seite 11 Sicherheitstemperaturbegrenzer zu niedrig • Temperatur am Sicherheitstemperaturbegrenzer eingestellt (thermostatischer Trinkwassermischer) erhöhen • Speicherfühler richtig positionieren Trinkwasser- temperatur Heizwassertemperatur zu niedrig • Höhere Speichertemperatur am Heizungsregler zu niedrig einstellen • Parameter (Einschalttemperaturdifferenz) Nachheizung erfolgt zu spät am Heizungsregler prüfen © Solarbayer GmbH [243256]...
- Seite 12 Altgerät zu trennen. Das Symbol der durchgekreuzten Mülltonne Elektro- und Elektronikgeräte, die Schadstoffe enthalten sind durch das Symbol der durchgekreuz- ten Mülltonne gekennzeichnet. Als Endverbraucher sind Sie dazu verpflichtet, Altgeräte einer vom unsortierten Siedlungsmüll getrennten Entsorgung zuzuführen. © Solarbayer GmbH [243256]...
- Seite 13 Die Beschreibung der Ausführung und die bestimmungsgemäße Verwendung ist der Auftragsbestätigung und den Betriebsanleitungen in der Maschinendokumentation zu entnehmen – andere Vereinbarungen liegen nicht zugrunde. Bestimmungsgemäß muss die Montage und Inbetriebnahme der Pufferspeicheranlage durch ein von Solarbayer autorisiertes Fachpersonal erfolgen. Bei nicht bestimmungsgemäßer Montage oder Verwendung, Anbindung an andere Maschinen oder Änderungen der technischen Ausführung verliert diese Erklärung ihre Gültigkeit.
- Seite 14 Montage-/Betriebsanleitung Wärmepumpen-Warmwasserspeicher WP NOTIZEN © Solarbayer GmbH [243256]...
- Seite 15 Montage-/Betriebsanleitung Wärmepumpen-Warmwasserspeicher WP NOTIZEN © Solarbayer GmbH [243256]...
- Seite 16 Telefon +49 (0)8421 93598-0 Telefax +49 (0)8421 93598-29 info@solarbayer.de www.solarbayer.de Dieses Handbuch und die abgebildeten Fotos und Grafiken unterliegen dem Copyright der SOLARBAYER GmbH. Technische Änderungen und Irrtümer vorbehalten. Gültig ist die jeweils aktuelle Fassung dieser Montage-/Betriebsanleitung auf unserer Homepage www.solarbayer.de...
