2.2 Zweiseitige Uhr (Double Face / DF)
Es gibt 2 Modelle von doppelseitigen Uhren:
- 1 integriertes Modell mit einem Halter, der die 2 Seiten der Uhr integriert.
- 1 Modell mit einem doppelseitigen Halter (Konsole), auf dem 2 einseitige Uhren befestigt sind.

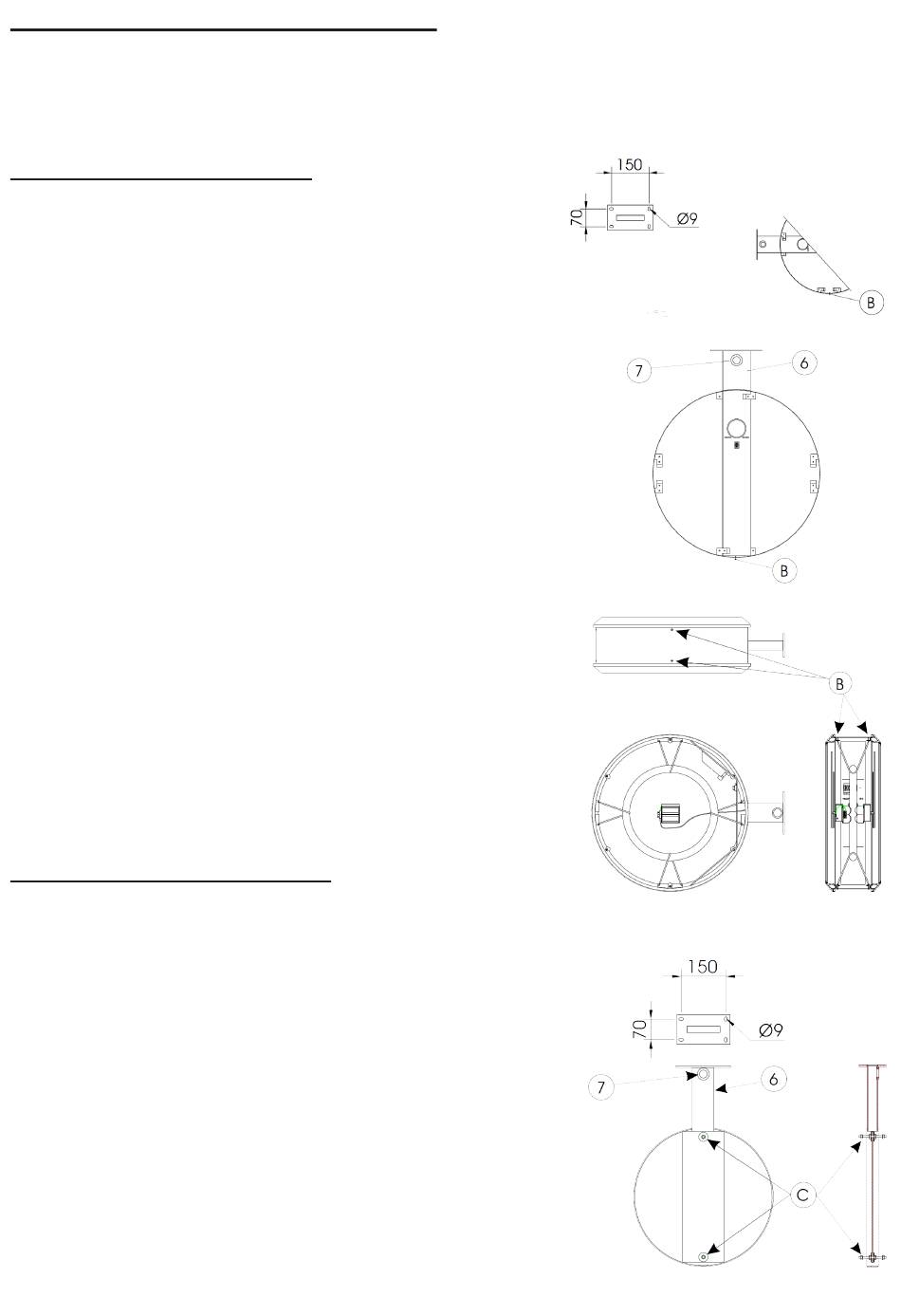

2.2.1 Integrierte zweiseitige Uhr
Für den Tragarm die erforderlichen Bohrlöcher in der Wand,
Säule, ... anbringen und den Tragarm befestigen.
- Die 2 Schrauben (B) auf jeder Fassade um 10 mm auf-
schrauben.
- Die Fassaden abnehmen, indem sie entgegen dem Uhr-
zeigersinn gedreht werden (bei Nebenuhren nicht verges-
sen, die 2 Uhrwerke auszustecken).
- Den doppelseitigen Träger befestigen, nachdem die Ka-
bel durchgeschoben wurden, entweder durch die Platine
(6) oder durch die Tülle auf der Seite des Tragarms (7).
- Die verschiedenen Anschlüsse herstellen (siehe Kapitel
Stromversorgung Seite 7 und Kapitel Inbetriebnahme und
Einstellen der Uhrzeit Seite 7).
- Die Uhr unter Spannung setzen.
- Jede Seite der Uhr in den Halter einsetzen und dann im
Uhrzeigersinn drehen, um die Uhr in ihre endgültige Posi-
tion zu bringen.
- Die Schrauben (B) festziehen, um ein Drehen der Uhren
zu blockieren.
2.2.2 Zweiseitige Uhr auf Konsole
- Für den Tragarm die erforderlichen Bohrlöcher in der
Wand, Säule, ... anbringen und den Tragarm befestigen.
- Die verschiedenen Anschlüsse falls erforderlich herstellen
(siehe Kapitel Stromversorgung Seite 7 und Kapitel Inbe-
triebnahme und Einstellen der Uhrzeit Seite 7).
- Dafür die Kabel entweder durch die Platine (6) oder durch
die Tülle auf der Seite des Tragarms (7) führen.
- Die Uhr (oder die Uhren) mit den 2 Gewindestiften (C) auf
der Konsole befestigen.
6
