Einseitiges Modell:
Bezeichnung:
Stromversorgung
Nennstrom
Elektrische Isolierung
Betriebstemperatur
Klemmenleiste Netzstrom
Klemmenleiste Beleuchtung
Schaltkreis CTR
Kabeleingang durch Stopfbüchse.
Abmessungen
Doppelseitiges Modell:
Bezeichnung:
Stromversorgung
Nennstrom
Elektrische Isolierung
Betriebstemperatur
Klemmenleiste Netzstrom
Klemmenleiste Beleuchtung
Schaltkreis CTR

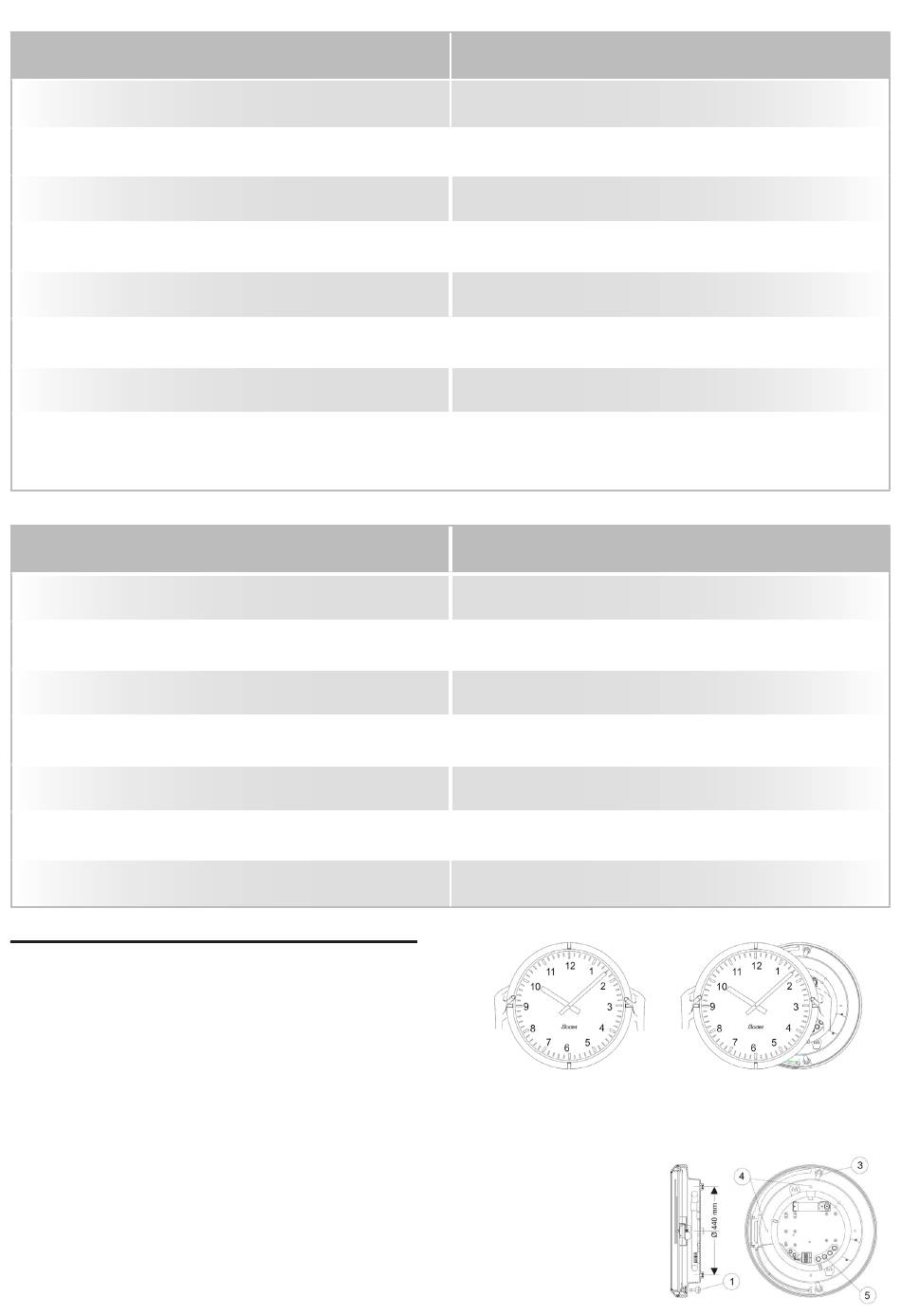

2.1 Einseitige Uhr (Simple Face / SF)
- Zum Öffnen der Uhr die 2 Riegel (3)
mit dem Schlüssel (1) um eine Vierteldrehung drehen
und dann das gesamte Zifferblatt nach vorne ziehen
(öffnen durch Öffnerschere).
Dieses System mit Öffnerschere ermöglicht
eine schnelle und zuverlässige Wartung
der Beleuchtung, ohne das Vorderteil der Uhr auf den Boden stellen zu müssen.
- Die Uhr einsetzen und mit M8-Schrauben (4) befestigen, ohne sie zu blockieren, nachdem die Kabel
(zwischen Ø7 und Ø10) durch die Stopfbüchsen geführt wurden (5).
- Die verschiedenen Anschlüsse herstellen (siehe Kapitel Stromversorgung
Seite 7 und Kapitel Inbetriebnahme und Einstellen der Uhrzeit Seite 7).
- Die Uhr blockieren.
- Die Uhr unter Spannung setzen.
- Die Uhr wieder schließen.
100-240V +/- 10% 50/60Hz
0,3-0,2 A
Klasse III
-20 bis +80°C
3 Klemmen E, N und L von 0,75² bis 2,5²
2 Klemmen N und L von 0,75² bis 2,5²
Max. 3A unter 30V. Min. 10mA unter 5V.
Netzkabel: CM10P-Ø Mantel 5 bis10 mm
Beleuchtungskabel: CM10P-Ø Mantel 5 bis 10
mm
100-240V +/- 10% 50/60Hz
0,45-0,25 A
Klasse III
-20 bis +80°C
3 Klemmen E, N und L von 0,75² bis 2,5²
2 Klemmen N und L von 0,75² bis 2,5²
Max. 3A unter 30V. Min. 10mA unter 5V.
Daten:
Daten:
5
