Übersicht
2. AT baut über den Capi-Manager "cm", Schicht-3 D-Kanal "L3_DSS!, Schicht-2-
HDLC und dem D-Kanal-Hardwaretreiber eine VerVerbindung zur Vermittlungs-
stelle auf und läßt sich eine Verbindung zu "4711" herstellen.
3. Steht die Verbindung, so wird im B-Kanal eine X.72-Verbindung aufgebaut:
Hierzu etabliert AT über den Capi-Manager eine neue Verbindung über "L3-
transparent", "L2-HDLC" und B-Kanal-Hardwaretreiber.
4. erst wenn die B-Kanalverbindung aufgebaut ist, wird dem benutzer über die
serielleSchnittstelle "CONNECT ..." gemeldet.

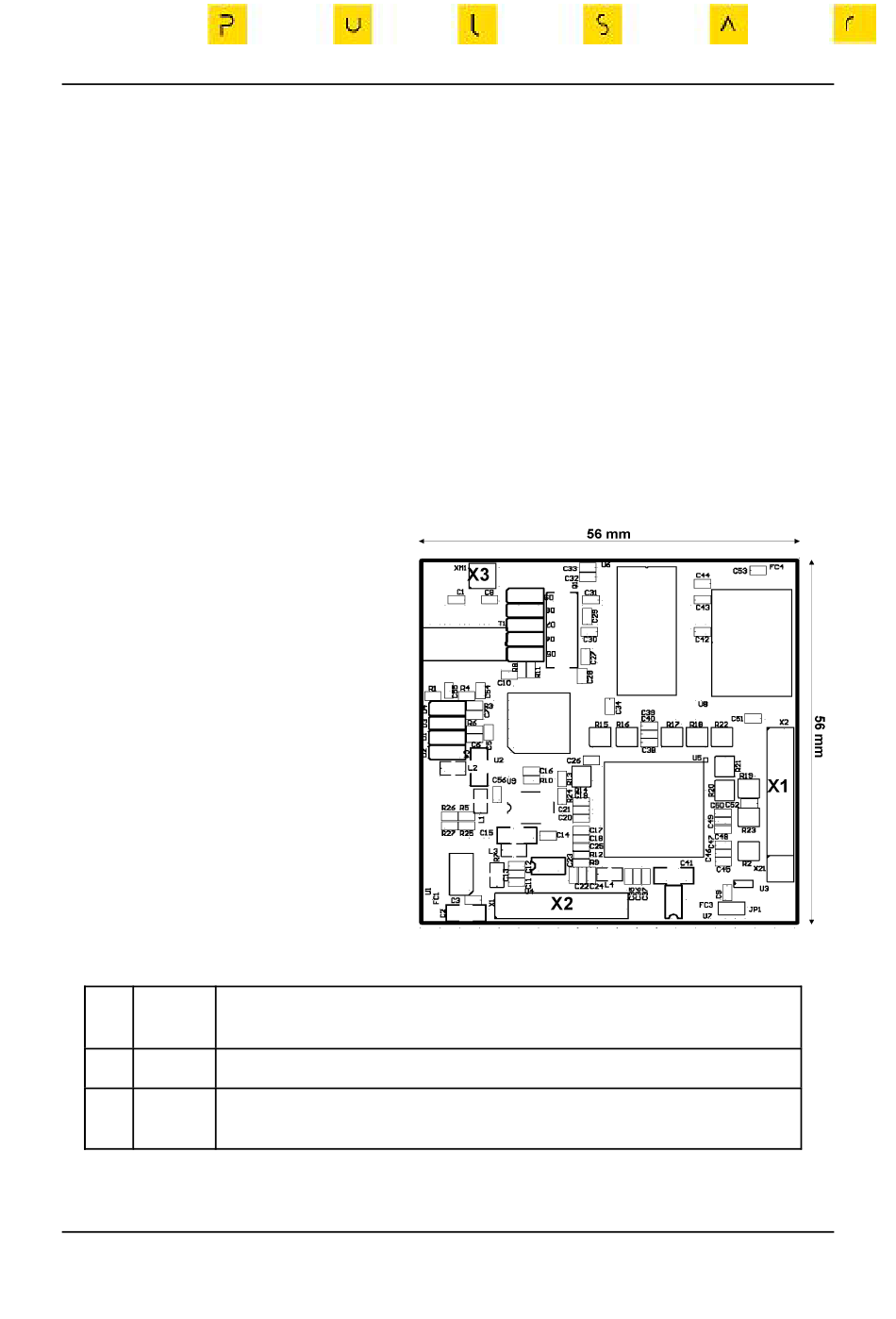

2.3 Steckverbinder und Anzeigen

Alle Anschlüsse des ISDN-56 sind
auf der Bestückungsseite einer qua-
dratischen Platine mit 56mm-Kan-
tenlänge untergebracht.
Drei Steckverbinder (Buchsen) in
zweireihiger 2mm-Technik (zwei wer-
den mindestens elektrisch benötigt)
sorgen für einen stabilen Sitz des
Moduls auf der Grundplatine. Zu-
sätzlich sind noch zwei diagonal an-
geordnete Befestigunglöcher vor-
gesehen.
Die genaue Pinbelegung der Stec-
kverbinder finden Sie am Ende die-
ses Manuals unter "Technische Da-
ten".
20-pin Fertigungsinterne Kontakte und 6 LED-Ports für Zustands-
X1
signalisierung
X2 20-pin serielle Schnittstelle mit Modem-Statussignalen (TTL-Pegel)
4-pin So-Anschlüsse, die auf der Grundplatine auf eine RJ45-
X3
Buchse gelegt werden müssen
Die 6 LED-Ports geben den Betriebszustand des Gerätes (zusammen mit den Modem-
Seite 4
ISDN-56
