ISDN-56
ISDN - Terminaladaptermodul
preliminary / vorläufig
Benutzerhandbuch und technische Dokumentation
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pulsar ISDN-56

Inhaltszusammenfassung für Pulsar ISDN-56

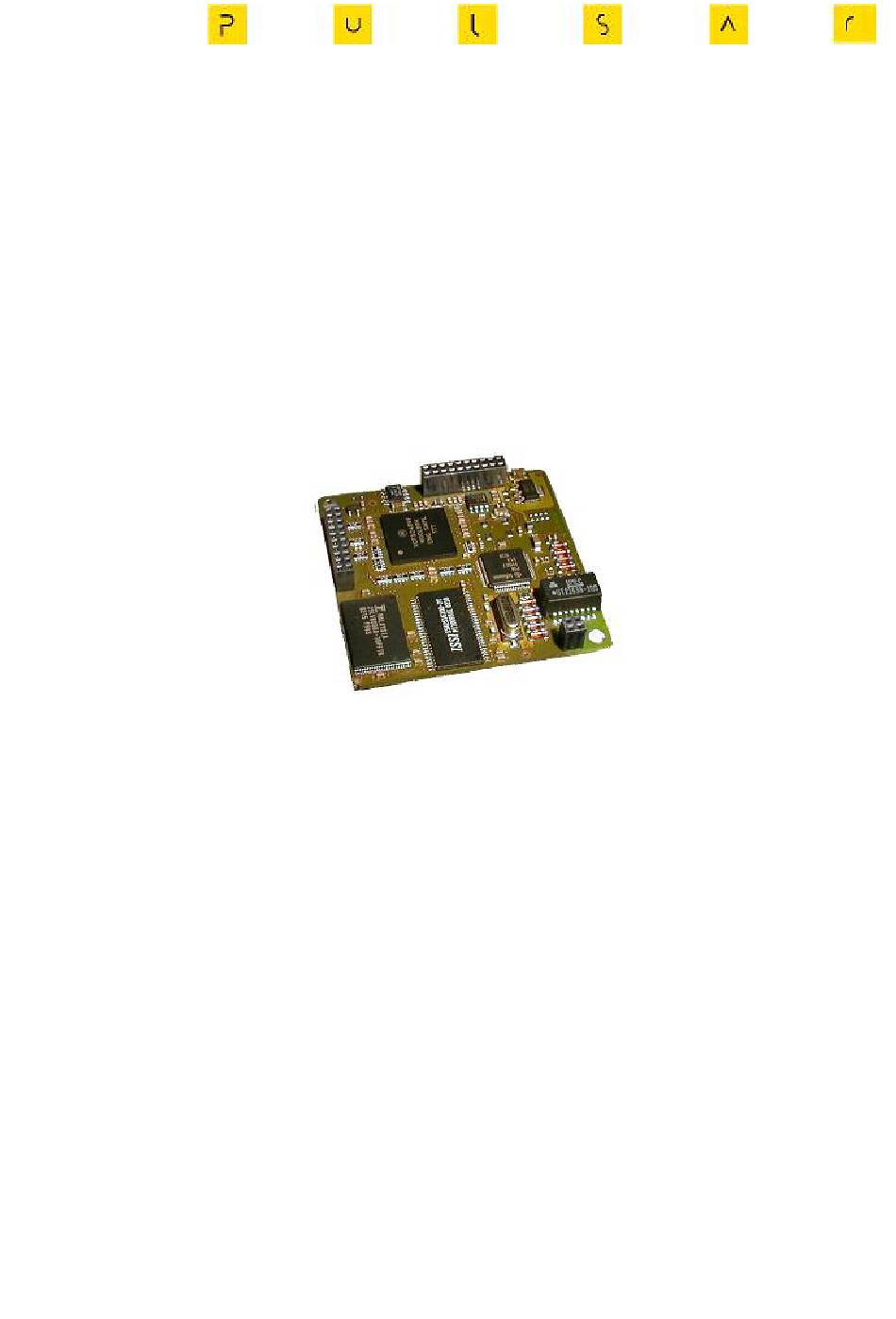

  • Seite 1 ISDN-56 ISDN - Terminaladaptermodul preliminary / vorläufig Benutzerhandbuch und technische Dokumentation...
  • Seite 2 © 2002, PULSAR GmbH, Hamburg Dies Handbuch beschreibt den Softwarestand V 4.0 Druckdatum: 01. Oktober 2002 File: U:\proj\isdn-modul\manual\isdn56_man.wpd...

  • Seite 3: Inhaltsverzeichnis

    ISDN-56 Inhalt Inhalt Einleitung ........... . . 1 1.1 Wichtige Hinweise .
  • Seite 4 Inhalt ISDN-56 5.4 Diagnoseangaben im DATEX-P-Netz ......57 Hilfe bei Problemen ..........60 6.1 allgemeine Probleme .

  • Seite 5: Einleitung

    Spannungsversorgung von +5 Volt als auch mit einer Spannungsversorgung von +3,3 Volt verfügbar!. Sie können mit dem ISDN-56 Datenübertragung im Nutzkanal mit unterschiedlichen Geschwindigkeiten ý durchführen paketorientierte Datenübertragung im Signalisierungskanal durchführen ý Das ISDN-56 erfüllt im ISDN die gleichen Aufgaben, wie das Modem im analogen Telefonnetz. Seite 1...

  • Seite 6: Über Dieses Handbuch

    Im V.120-Betrieb wird die serielle Schnittstelle auf ein gesichertes Protokoll im ISDN umgestzt. Mit den Protokollen X.75 bzw. X.75/T.70NL ist das ISDN-56 für den Einsatz im Datex J bzw. Telekom Online gerüstet. Für paketvermittelte Datenübertragungen (X.25 / DATEX P) steht das X.31- Protokoll zur Verfügung.

  • Seite 7: Übersicht

    2.1 Beschreibung Das Terminaladaptor-Modul ISDN-56 ist zum Einsatz auf speziellen Steckplätzen (einer Grundplatine) in Geräten der Industrie- oder Bürotechnik geeignet. Das ISDN-56 bietet der Grundplatine über eine serielle Schnittstelle (TTL-Pegel) mit den üblichen Modem-Statusleitungen und 6 zusätzlichen Meldeausgängen (LED-Ports) die Anbin- dung an das ISDN-S -Netz eines Netzbetreibers.

  • Seite 8: Steckverbinder Und Anzeigen

    "L2-HDLC" und B-Kanal-Hardwaretreiber. erst wenn die B-Kanalverbindung aufgebaut ist, wird dem benutzer über die serielleSchnittstelle "CONNECT ..." gemeldet. 2.3 Steckverbinder und Anzeigen Alle Anschlüsse des ISDN-56 sind auf der Bestückungsseite einer qua- dratischen Platine mit 56mm-Kan- tenlänge untergebracht. Drei Steckverbinder (Buchsen) in zweireihiger 2mm-Technik (zwei wer- den mindestens elektrisch benötigt)
  • Seite 9 ISDN-56 Übersicht Statussignalen) wider.. LED0 "power" Anzeige der Betriebsbereitschaft. Normalerweise dauernd aktiv. Blinkt in der Startphase und während Remote-Anru- fen (externe Konfiguration) LED1 "X.31" Zeigt eine bestehende Verbindung im X.31/D-Kanal-Betrieb LED2 "conn" Hiermit wird eine Datenverbindung angezeigt. Ist eine Ver- bindung über den Nutzkanal durch die Vermittlungsstelle...

  • Seite 10: Inbetriebnahme Und Konfiguration

    ISDN-56 3 Inbetriebnahme und Konfiguration 3.1 Erste Inbetriebnahme Da das ISDN-56 ein OEM-Modul ist, so ist es normalerweise für einen bestimmten Einsatz vorkonfiguriert! Hier wird von den Default-Einstellungen (die nach dem Lö- schen des internen Festwertspeichers aktiv sind) ausgegangen. Zur Inbetriebnahme oder zum Prüfen benötigen Sie eine Grundpplatine, die das ISDN- 56 mit Strom versorgt und die serielle Schnittstelle von TTL-Pegel auf V.24 (RS-232)

  • Seite 11: Konfiguration

    3.2 Konfiguration Als Vorbemerkung sollten Sie sich daran erinnern, daß nach dem Einschalten des ISDN-56 Standardparameter aus dem eingebauten Festwertspeicher ge- laden werden. Wenn Sie im Betrieb Parameter verändern, so bleiben diese über ein Aus- und Einschalten hinaus nur erhalten, wenn Sie die Parameter explizit gespeichert haben (z.B.

  • Seite 12: Das Konfigurationsmodul

    Inbetriebnahme und Konfiguration ISDN-56 Um die Parameter der seriellen Schnittstelle oder der Datenübertragung zu verändern, machen Sie sich bitte mit dem AT-Befehlssatz vertraut und lesen Sie das Kapitel Serielle Schnittstelle (V.24). 3.2.1 Das Konfigurationsmodul Es ist für den Benutzer normalerweise nicht notwendig, mit dem Kofigurations- modul in Kontakt zu treten! Alle Parameter lassen sich auch mit den Kommand- Interpretern (AT, PAD) verändern.
  • Seite 13 ISDN-56 Inbetriebnahme und Konfiguration ggf. x25mode x für die Angabe der PAD-Variante, wenn nicht X.31 im D- Kanal gewünscht ist von Bedeutung. Desweiteren können die Kommandos clear für das Löschen und Grundinitialisieren des Festwertspei- chers, msnin zur Festlegung der eigenen Rufnummer (MSN bzw. EAZ) bei ankommenden Datenrufen (für die analoge Telefon-...
  • Seite 14 Inbetriebnahme und Konfiguration ISDN-56 # help cf cf.service: service command cf.sn: serial number (read only) cf.help: show parameter set names or command list cf.appl: set default application 0 - Terminal Adapter 1 - PAD (X.31 or X.25) 2 - X.25-synchron cf.nosignon: startup signon message (0:yes;...
  • Seite 15 ISDN-56 Inbetriebnahme und Konfiguration # cf cf.sn: 12345678 cf.appl: 0 - Terminal Adapter cf.nosignon: 0 (0x0) cf.timer: 20 (0x14) cf.protocol: ISDN protocol: DSS1 (auto) cf.msnin: <> cf.msnout: <> cf.oad: 0:<> 1:<> 2:<> 3:<> 4:<> 5:<> 6:<> 7:<> cf.security: data security: all allowed cf.cb:...

  • Seite 16: Schnittstellen Und Protokolle

    Schnittstellen und Protokolle ISDN-56 4 Schnittstellen und Protokolle In diesem Kapitel werden dies Schnittstellen des ISDN-56 und die darauf möglichen Protokolle beschrieben 4.1 Serielle Datenschnittstelle (TTL-Pegel) Dieses Kapitel erläutert die “logische” Behandlung der seriellen Schnittstelle erläutert. Die “physikalische” Bedeutung (pin-Belegung) finden Sie weiter...

  • Seite 17: At-Befehlssatz

    Endgerätes werden in neuen Kommandos und Registern beschrieben, die nicht mehr ohne weiteres auf Endgeräte eines anderen Herstellers übertragbar sind. Dies gilt ins besondere für ein ISDN-fähiges Endgerät wie das ISDN-56. Spezielle Funktionen zur Steuerung des ISDN wurden in Befehlserweiterungen untergebracht.

  • Seite 18: Übersicht

    (AT) Schnittstellen und Protokolle ISDN-56 “+”, die von einer Pause eingeschlossen sind (escape sequence) oder durch eine BREAK-Bedingung beendet werden. Im Kommandozustand findet, sofern dieses Feature eingeschaltet ist, eine laufende Überprüfung der Übertragungsgeschwindigkeit (autobauding) des angeschlossenen Endgerätes statt. 4.2.2 Übersicht Eingaben an den TA finden in der Form von Befehlen statt, wie in der Einleitung beschrieben und im folgenden Kapitel detailliert erläutert wird.
  • Seite 19 ISDN-56 Schnittstellen und Protokolle (AT) Werte- Bedeutung betroff. bereich S-Reg. ISDN Bitrate 0,1,2 Behandlung der Leitung DCD &C nnnn abgehender Ruf an Nummer nnnn automatische DTR-Wahl (hotline call) &D 0...3 Reaktion auf DTR Statuswechsel &S 0...3 Behandlung der Leitung DSR Echo &F...
  • Seite 20 (AT) Schnittstellen und Protokolle ISDN-56 Werte- Bedeutung betroff. bereich S-Reg. aktuelle Konfiguration sichern &W 0...4 Umfang der Meldungen <text> Der Text wird an das Konfigurationsmodul übergeben. gespeicherte Konfiguration laden &Z wird ignoriert Bei den folgenden Kommandos im einzelnen sind die Werkseinstellungen durch...
  • Seite 21 Rufnummer durch einen Schrägstrich getrannet eingegeben werden. Maximal 12 Zeichen user data sind zulässig. Beispiel: "atd12345678/userdata" Sonderfall Remote-Rufe: Um einen anderen Pulsar-TA remote erreichen zu können, ist der Buchstabe "r" (klein!) im Anwahlstring notwendig. Beispiel: "atdr12345678", siehe auch Kapitel "remote" weiter hinten.
  • Seite 22 (AT) Schnittstellen und Protokolle ISDN-56 Mit dem Kommando %F können die Werte bei Auslieferung (factory defaults) wiederhergestellt werden. Die Werte werden nur in den momentanen Betriebszustand geladen und nicht gespeichert! Eine Speicherung muß separat mit dem Befehl &W erfolgen! zur Zeit keine Funktion Abhängigkeit der netzseitigen Geschwindigkeit...
  • Seite 23 V4.01a 011005 ati4 Pulsar ISDN56 Module Einstellen von ISDN Merkmalen AT+IMSNIN[=nnnn] Mit dem Schlüsselwort MSNIN kann eine Zielrufnummer für ankommende Rufe eingegeben, gelöscht oder abgefragt wer- den. Ist eine MSN eingestellt, so wird bei kommenden Rufen die mitgegebene Zielrufnummer (DAD) mit der eingestellten vergli- chen.
  • Seite 24 (AT) Schnittstellen und Protokolle ISDN-56 Datendienst mit Zusatzinformation (LLC) alle Dienste zugelassen (nur für Tests sinnvoll) AT+IMSNOUT[=nnnn] Mit dem Schlüsselwort MSNOUT kann abgehenden Rufen eine “Absenderrufnummer” (OAD) mitgegeben werden. Diese wird - um die Netzziffern durch die VSt ergänzt - dem Angerufenen mitgeteilt.
  • Seite 25 ISDN-56 Schnittstellen und Protokolle (AT) AT+ISTATISTIC Hier wird interne Statistikinformation über die Module (AT, PAD, AB) und über die Protokolle (X.75 etc.) ausgegeben at+istatistic STATISTIC: CALLS CHARGE ONLINE SHORT- CONNECTS hhhh-mm HOLDS AB 00000 00000 00000 00000 0000h-00m 00000 AT 00003 00002...
  • Seite 26 (AT) Schnittstellen und Protokolle ISDN-56 Synchroner Betrieb wird nicht unterstützt. Einstellungen zum Übertragungsprotokoll AT\N0 -wird ignoriert- AT\N1 V.110 Direktbetrieb, keine Geschwindigkeitsanpassung zwi- schen Netz- und Rechnerseite (nur optional!) AT\N2 X.75 / / / / AT\N3 PPP-asynchron (entsprechend RFC 1331, RFC 1171) AT\N4 V.120...
  • Seite 27 ISDN-56 Schnittstellen und Protokolle (AT) &Q Autobauding AT&Q0 Autobauding EIN / / / / AT&Q1 Autobauding AUS AT&Q2 Autobauding AUS (mit Echo aller Zeichen) Mit der Funktion autobauding kann der TA im Kommandomodus laufend die Geschwindigkeit auf der seriellen Schnittstelle überprüfen und sich an Ge- schwindigkeitsänderungen automatisch anpassen.
  • Seite 28 (AT) Schnittstellen und Protokolle ISDN-56 Datenübertragungsphase lokal keine Wirkung, da die Schnittstellenleitun- gen und alle Zeichen im Protokoll zum entfernten Endgerät übertragen und dort interpretiert werden. Auslesen und Setzen der S-Register ATSnn=xxx Das S-Register nn wird mit dem Wert xxx geladen...
  • Seite 29 ISDN-56 Schnittstellen und Protokolle (AT) at&v s000=1 s001=0 s002=43 s003=13 s004=10 s005=8 s012=50 s014=186 s021=176 s022=64 s027=0 s028=4 s030=0 s031=0 s036=2 s037=17 s051=3 s052=0 s087=20 s093=8 s153=0 s154=0 s155=0 s158=0 s159=0 s160=0 s171=4 s173=0 s190=0 s193=0 at&v1 &C1 &D2 &M0 &Q0...
  • Seite 30 ATX4 wie X1 Der Befehl X ist aus Gründen der Kompatibilität zu bestehenden Modem-An- wendungen vorhanden und hat im ISDN-56 keine weitere Wirkung. Ausstieg in das ISDN-56 Konfigurationsmodul AT+X<text> Mit dem Befehl AT+X sind Eingaben an das Konfigurationsmodul (siehe Kapitel Software-Beschreibung) möglich.

  • Seite 31: S-Register

    ISDN-56 Schnittstellen und Protokolle (AT) ATZ1 Parameter aus dem Speicherbereich 1 laden Nach dem Einschalten des Gerätes wird automatisch der Befehl ATZ0 ausge- führt und der TA mit den Parametern des Speicherbereiches 0 initialisiert. 4.2.4 S-Register Die folgende Tabelle der S-Register hat überwiegend nur informatorischen Charac- ter.
  • Seite 32 (AT) Schnittstellen und Protokolle ISDN-56 zul. init. Bedeutung messages sync./async. &M &M V.110 0-255 inactivity timer DTR / command set mode isdn bitrate %B %B %B %B %B flow control V.24 &S &S Geschwindigkeit Netzseite Geschwindigkeit Benutzerseite S171 (Zusatzangaben X.75) i.V.

  • Seite 33: Escape-Zeichen

    ISDN-56 Schnittstellen und Protokolle (AT) Der Auslieferungszustand ist S=1. “RING”-Zähler Bei einem kommenden Ruf startet das Register S0 mit 1 (eins) und zählt die Anzahl der Klingelphasen mit. Eine Klingelphase entspricht ungefähr dem Klin- geln eines Telefons und dauert ca. 4 Sekunden. Es wird der Text “RING nnn”...
  • Seite 34 Ist der Wert von S30 ungleich Null, so wird eine Datenverbindung automatisch beendet, wenn die in S30 angegebene Anzahl Sekunden keine Zeichen über- mittelt wurden. Das Register S30 wird im ISDN-56 zur Zeit nicht verwendet. Geschwindigkeit auf der Netzseite Seite 30...
  • Seite 35 ISDN-56 Schnittstellen und Protokolle (AT) Das Register S87 kann nur gelesen werden! Es gibt die Geschwindigkeit auf der Netzseite der laufenden oder der letzten Verbindung wieder. Dieses Regis- ter ist nur in der optionalen Betriebsart V.110 relevant! Die Werte bedeuten:...

  • Seite 36: Ausgaben Und Fehlermeldungen

    (AT) Schnittstellen und Protokolle ISDN-56 die Werte 4,5,6,8,11 und 16 sinnvoll, da netzseitige und rechnerseitige Übertragungsgeschwindigkeit übereinstimmen müssen! S173 Datenformat der asynchronen Schnittstelle Das Register S173 beschreibt das Datenformat auf der asynchronen Schnitt- stelle: Anzahl Bits pro Zeichen, Paritätsbit und Anzahl Stopbits. In der Werks- auslieferung enthält dies Register den Wert Null (8 bit pro Zeichen, kein Pari-...
  • Seite 37 ISDN-56 Schnittstellen und Protokolle (AT) BUSY Auf der angerufenen Telefonnummer meldet sich kein kompatibles Endgerät. Mögliche Ursachen: Rufnummer falsch Dienst (service) falsch Anschluß ist besetzt CARRIER nnnn Der TA hat eine Verbindung und hat sich auf die Gegen- stelle aufsynchronisiert. Die Nummer gibt die Geschwin- digkeit auf der Netzseite (net rate) an.

  • Seite 38: Numerische Meldungen

    (AT) Schnittstellen und Protokolle ISDN-56 RING nnnn Es kommt ein Anruf rein, der kompatibel zu den einge- stellten Parametern ist. Die Nummer nnn gibt die Ruf- nummer des Anrufers wieder, sofern das Netz diese übermittelt. 4.2.5.2 Numerische Meldungen Die numerischen Rückmeldungen werden benutzt, wenn ATV0 aktiv ist-...
  • Seite 39 ISDN-56 Schnittstellen und Protokolle (AT) Wert entspricht Text CARRIER 4800 CARRIER 9600 CARRIER 19200 CARRIER 38400 CARRIER 64000 CARRIER 128000 PROTOCOL V.110 PROTOCOL X.75 PROTOCOL X.75/DXJ PROTOCOL V.120 PROTOCOL X.31/D PROTOCOL X.31/B PROTOCOL X.25/B PROTOCOL ISO-8208 Seite 35...

  • Seite 40: Pad-Befehlssatz

    “herstellerspezifisch als der im obigen Kapitel beschriebene AT-Kommandosatz. Das Verhalten wird in (international 22) Parametern definiert, die den S-Registern des AT vergleichbar sind. Dieser Parametersatz bildet ein Profil. In ihrem ISDN-56 sind mehrere unterschiedliche Profile vordefiniert, die per Kommando aktivierbar und auch (temporär) änderbar sind.
  • Seite 41 ISDN-Rufnummer des packet handlers. Fall 3: Hierbei werden zwei X.25-fähige Endgeräte über das ISDN verbunden (z.B. zwei ISDN-56 mit PAD). Dieser Fall wird X.25 im B-Kanal (DTE-DTE), ISO 8208 genannt. Da es sich um die Verbindung zweier Endgeräte handelt, findet die Normung hier- für nicht in der CCITT sondern in der ISO statt.

  • Seite 42: Konfiguration Der Pad

    TEI-Wert läßt sich ein Terminaladapter an den S -Bus an- schließen. Normalerweise ist der TEI-Wert "1" - dies ist auch die Auslieferungseinstellung im ISDN-56. Eingabe ist nur not- wendig bei mehreren X.31-Endgeräten an einem Bus! pad.incoming Hier kann vorgegeben werden, ob ankommende Rufe zulässig sind.
  • Seite 43 ISDN-56 Schnittstellen und Protokolle (X.25) AT-Kommandosatz ist in der PAD kein Benutzereingriff bei ankommenden Rufen vorgesehen! pad.dataformat Hier kann das Datenformat auf der seriellen Schnittstelle ange- geben werden. Die Werksauslieferung ist Null (8 bit pro Zei- chen, kein Paritätsbit, 1 Stopbit). Soll das Format geändert...

  • Seite 44: Der Erste Verbindungsaufbau

    (X.25) Schnittstellen und Protokolle ISDN-56 Zielrufnummer im Verbindungsaufbaupaket bei ISO8208: x = 0 Standard; keine Rufnummern x = 1 Zielrufnummer eintragen x = 2 Absenderrufnummer eintragen x = 3 Ziel- und Absenderrufnummer eintragen Wenn der Wert von calldata ungleich Null ist, wird als X.25-Rufnum- mer die ISDN-Rufnummer des Ziels genommen.
  • Seite 45 ISDN-56 Schnittstellen und Protokolle (X.25) In diesem Abschnitt soll ein Verbindungsaufbau in der hauptsächlich genutzten Va- riante X.31 im D-Kanal demonstriert werden. Wir gehen von den Auslieferungsparametern padmode 0 X.31 im D-Kanal TEI 1 profile 0 Auslieferungsprofil (Parametersatz) für asynchrone Standard- schnittstelle aus.

  • Seite 46: Kommandos (X.3,X28)

    (X.25) Schnittstellen und Protokolle ISDN-56 "0262". 4.3.5 Kommandos (X.3,X28) Die Kommandos, die Ihre PAD "versteht", können Sie sich mit dem Kommandowort help beziehungsweise help com anzeigen lassen. In Erweiterung des Standard X.28 werden einige zusätzliche Kommandos erkannt: config, at, pad, v25. Diese dienen dazu, Konfigurationsparameter zu ändern und den Kommandointerpreter zu wech-...
  • Seite 47 ISDN-56 Schnittstellen und Protokolle (X.25) prof n Einstellen des aktuellen PAD-Profils. Zulässige Werte für n sind 0..7,90,91. Profil-0 ist das aktuelle Arbeitsprofil. Mit prof n werden die vordefinierten Werte des Profils n (temporär) in das Profil-0 übernommen und können mit set verändert werden.

  • Seite 48: Parameter (X.3)

    (X.25) Schnittstellen und Protokolle ISDN-56 [R ][G(xy)-]nnnnnn[,user-data] oder [R,][C(xy) ]nnnnnn[Duser-data] oder [R,][G(xy) ]nnnnnn[Puser-data] Die in [] geklammerten Elemente können entfallen. Es bedeuten: reversed charging, gefolgt von ' , ' oder ' ' G(xy) closed user group xy (zweistellige numerische Angabe, einge-...
  • Seite 49 ISDN-56 Schnittstellen und Protokolle (X.25) *help par name allowed values escape 0,1,32..126 echo forward 0..127 idle 0..255 device signals 0+1+4+8 break 0..31 discard CRpad 0..255 folding speed (read-only) flow LFinsert 0..7 LFpad 0..255 Edit Cdelete 1..127 Ldelete 1..127 Ldisplay 1..127 Esignals 0..2...
  • Seite 50 (X.25) Schnittstellen und Protokolle ISDN-56 Para- Werte Bedeutung meter 0+1+2+4+8 Zeichen für Datenweiterleitung +16+32+64 Der Parameter steuert die Weitergabe der Eingabezeichen über das X.25-Netz kein Zeichen für Datenweiterleitung alle Zeichen 0..z Weiterleitung bei Eingabzeichen CR (<CR>=Wagenrücklauf) Weiterleitung bei ESC, BEL, ENQ, ACK...
  • Seite 51 ISDN-56 Schnittstellen und Protokolle (X.25) Para- Werte Bedeutung meter Steuerung der Ausgabe Der Parameter steuert die Ausgabe der von der Gegenstelle em- pfangenen Zeichen normale Ausgabe keine Ausgabe der empfangenen Zeichen 0..255 Füllzeichen nach Wagenrücklauf Der Parameter steuert die Anzahl der Füllzeichen NUL (0x00)
  • Seite 52 (X.25) Schnittstellen und Protokolle ISDN-56 Para- Werte Bedeutung meter 0..127 Löschen von Zeichen Entspricht das Eingabezeichen dem Parameterwert, so wird das zuletzt eingegebene Zeichen gelöscht 0..127 Löschen von Zeilen Entspricht das eingegebene Zeichen dem Parameterwert, so wird die aktuelle Eingabezeile gelöscht Wiedergabe Eingabezeile -wird nicht unterstützt-...
  • Seite 53 4.3.7 vordefinierte Profile Im ISDN-56 sind 10 Profile vordefiniert. Diese Profile heißen 0..7, 90 und 91. Die beiden letzteren sind das Standard- und das Transparent-Profil der CCITT-Norm (jetzt: ITU-Norm). Die Profile 1 bis 7 sind vordefinierte Sonderprofile, die denen des Datex-P Handbuches der Telekom entsprechen.

  • Seite 54: Meldungen Der Pad

    (X.25) Schnittstellen und Protokolle ISDN-56 4.3.8 Meldungen der PAD Je nach Einstellung des Parameters 6 gibt die PAD Meldungen in engischen Kürzel entsprechen X.28 aus oder in deutscher Sprache entsprechend P20 (mit dem ein- leitenden Text DATEX-P ... ). Zur Problemeingrenzung kann mit dem Kanfigurationsmodul in der PAD das Kom- mando "verbose"...

  • Seite 55: V.25-Bis-Befehlssatz

    ISDN-56 Schnittstellen und Protokolle 4.4 V.25-bis-Befehlssatz Der V.25-bis-Befehlssatz wird mit AT-Kommandos AT$V1 oder AT$V2 eingeschaltet (ASCII oder EBCDIC Zeichensatz). Eine Rückkehr zum normalen AT-Kommando- satz ist mit dem Sonderkommando CAT$V0 möglich! Folgende Kommandos werden unterstützt: Die Zeichen hinter CAT werden als AT-Kommandos interpretiert. Damit sind Konfigurationen möglich und auch die Rückkehr zur AT-Befehlssatz...

  • Seite 56: Isdn-Schnittstelle

    (D-Kanal) von der VSt vorgegeben. Zum Austausch der Informationen im D-Kanal mit der VSt muß ein definiertes Proto- koll benutzt werden. Im ISDN-56 wird das neue europäische Protokoll DSS1 (auch Euro-ISDN genannt) nach der Vorschrift ETS 300-102 benutzt. Das nationale Proto- koll 1TR6 der Telekom wird vom TA ebenfalls unterstützt.

  • Seite 57: Remote-Betrieb (Service-Zugang)

    Die Auslieferungseinstellung ist "1984". Um Ihren TA remote erreichen zu können ist ein anderer ISDN-56 notwendig, bei dem der Anwahlstring um den Buchstaben "r" erweitert wird. Beispiel "atdr12345". Wenn die Remoteverbindung aufgebaut wurde, wird zuerst das Passwort abgefragt.
  • Seite 58 Schnittstellen und Protokolle ISDN-56 Schaltet Zeichenecho aus. reset Baut die Verbindung ab und führt einen Hardware-Reset durch. Einige weitere Kommandos sind für den Software-Download vorhanden und dürfen nicht eingegeben werden! Sie können damit die Firmware des TA dauerhaft lö- schen! Die Kommandos sind hier nur aus Dokumentationsgründen gelistet:...

  • Seite 59: Diagnose- Und Fehlermeldungen

    ISDN-56 Diagnose- und Fehlermeldungen 5 Diagnose- und Fehlermeldungen 5.1 Fehlercodes des ISDN 5.1.1 Fehlercodes im DSS1-Protokoll Cause Bedeutung (hex) 0x81 Nummer unbekannt 0x83 Netzübergang zum X.25-Netz nicht verfügbar 0x86 Nutzkanal steht nicht zur Verfügung 0x90 normaler Verbindungsabbau 0x91 Teilnehmer besetzt 0x92 kein Endgerät hat geantwortet...

  • Seite 60: Fehlercodes Der Internen Software

    Diagnose- und Fehlermeldungen ISDN-56 Cause Bedeutung (hex) 0xD8 nicht kompatibler entfernter Teilnehmer 0xE0..EF Protokollfehler 0xFF Fehler bei Netzübergang 5.2 Fehlercodes der internen Software 5.3 Fehlercodes des X.25 beim Verbindungsabbau Codierung des Feldes "Grund der Auslösung" im Paket "Auslösungsanzeige" Wert Wert...

  • Seite 61: Diagnoseangaben Im Datex-P-Netz

    ISDN-56 Diagnose- und Fehlermeldungen 5.4 Diagnoseangaben im DATEX-P-Netz Codierung der Diagnoseangaben im DATEX-P-Netz Wert (hex) (dez.) Bedeutung Keine zusätzliche Informationen verfügbar Ungültige P (S) Ungültige P (R) Ungültiger Pakettyp 11..1D 17..29 Ungültiger Pakettyp im Zustand r1 Nicht erlaubtes Paket Nicht identifizierbares Paket# Ruf auf anders gerichtetem logischen Kanal Ungültiger Pakettyp auf fester Virtueller Verbindung...
  • Seite 62 Diagnose- und Fehlermeldungen ISDN-56 DNIC nicht erreichbar Unbekannte Transit DNIC Falsche Nutzung des Leistungsmerkmals Fehlerhafte Länge des Netzmerkmals Länge des Netzmerkmals ungleich Null Fehlerhaftes M-Bit Problem mit entferntem Netz Internationales Netzproblem Übermittlungsabschnitt außer Betrieb Internationale Leitung besetzt Fehler im Transitnetz Fehler im Zielnetz - unerlaubtes Netzmerkmal gefunden Vorübergehendes Leitwegeproblem...
  • Seite 63 ISDN-56 Diagnose- und Fehlermeldungen Sammelrufnummer nicht erreichbar Sammelrufnummer vorübergehend außer Betrieb Fehlerhafte Adresse Fehlerhafte Subadresse Fehlerhaftes Netzmerkmalformat Länge des Netzmerkmals ungleich Null Keine Benutzerdaten vorhanden Fehlendes Kennzeichen für nationales Leistungsmerkmal Zugang zu Benutzern des gleichen Dienstes gesperrt Rufnummer vorübergehend nicht erreichbar Benutzerkennung erforderlich in den Paketen "Verbindungsanforde-...

  • Seite 64: Hilfe Bei Problemen

    Schnittstelle an und stellen Sie die Übertra- gungsparameter auf 9600 baud, 8 bit, no parity (9600N81) ein. Schalten Sie den ISDN-56 ein und geben Sie innerhalb der ersten zwei Sekunden mehrfach das Zeichen <CR> (return, Wagenrüc- klauf) ein.

  • Seite 65: Probleme Mit Dem At-Befehlssatz

    ISDN-56 Hilfe bei Problemen mit der Ihres Rechners überein? Ggf. brauchen Sie eine Umsetzung der Empfangs- und Sendedaten (sog. Null-Modem-Kabel). Auf dem angeschlossenen Terminal wird nur “Müll” ausgegeben! Die Übertragungsgeschwindigkeit Ihre Terminals stimmt nicht mit dem TA überein. Geben Sie mehrfach das Zeichen ‘A’ oder ‘a’, damit sich die automati- sche Baudratenerkennung einsynchronisieren kann.

  • Seite 66: Probleme Mit Pad/X

    LED DATA/CON anzeigt. NO CARRIER nach ca. 10 Sekunden (V.110) oder 30 Sekunden (X.75) bedeutet, daß sich der ISDN-56 nicht auf die Gegenstelle aufsynchronisieren kann oder die Verbin- dung von der Gegenseite abgebrochen wurde. Mögliche Gründe sind: Die Übertragungsgeschwindigkeiten stimmen nicht überein.
  • Seite 67 ISDN-56 Hilfe bei Problemen ausnahmsweise Ihr Anschluß für eine andere Fenstergröße (meistens wind- owsize 7) konfiguriert sein, so muß dies dem TA mitgeteilt werden (über "config pad.window 7" in der PAD) mit anschließender Sicherung. Ich kann eine über PAD aufgebaute Verbindung nicht mehr beenden!

  • Seite 68: Isdn-Protokollanalysator

    Hilfe bei Problemen ISDN-56 6.4 ISDN-Protokollanalysator In Ihrem ISDN-Terminaladaptor ist umfangreiche Software zur Analyse des D- und des B-Kanal enthalten. Die Ergebnisse werden mit einem Zeitstempel versehen und lesbar aufbereitet. Viele Einzeldaten setzen allerding grundlegende Kenntnisse des ISDN-Protokolls voraus. Aber lassen Sie sich nicht abschrecken, den Protokollanaly- sator einmal zu aktivieren...
  • Seite 69 ISDN-56 Hilfe bei Problemen ein laufender Zähler (0..999); mm:ss:yyy ein Zeitstempel (Minuten:Sekunden.Millisekunden); eine Richtung ("<"für ankommende und ">" für abgehende fra- mes), eine Kanalangabe ("D" oder "B") und möglicherweise noch eine interne Buchstaben/Zahlenkombination; INHALT eine aufbereitete Klartextinformation (ggf. über mehrere Zeilen) darstellt.
  • Seite 70 Hilfe bei Problemen ISDN-56 02810130 056 11:01,830 >D3 18 [PD:08] [CR:3] CONNECT_ACK 00811E300801030F 057 11:01,840 <D2 18 SAPI:0 TEI:64 N(R):16 N(S):0 RR 00810120 058 11:11,770 <D2 18 SAPI:0 TEI:64 N(R):16 N(S):0 RR 02810121 059 11:11,780 >D2 18 SAPI:0 TEI:64 N(R):24 N(S):0 RR 02810131 060 11:16,900 >D3 18...
  • Seite 71 ISDN-56 Hilfe bei Problemen 032041 122 35:17,080 >B2 10 ADR:03 RR 0321 123 35:22,050 >B2 10 ADR:01 DISC 0153 124 35:22,060 <B2 10 ADR:01 UA 0173 at+xtraceOff Folgende Eigenheiten sollten bei der Analyse beachtet werden: es werden von jedem frame nur die ersten 32 Byte mitgeschrieben;...

  • Seite 72: Technische Daten

    Technische Daten ISDN-56 7 Technische Daten 7.1 Übersicht serielle Datenschnittstelle (DEE) Übertragung 300 - 230.400 bit/sec. (asynchron) autobauding von 300 - 115200 baud (8N1, 8E1, 8O1, [7N2], 7E1, 7O1) elektrisch / mechanisch V.24 / V.28 (9-pol. DSub) Protokolle AT-Befehlssatz (erweitert) Direktruf (DTR-Wahl) optional PAD für X.31/X.25 sowie ISO8208...

  • Seite 73: Die Pin-Belegung Der Seriellen Schnittstelle (X2)

    Technische Daten 7.2 Die Pin-Belegung der seriellen Schnittstelle (X2) Das ISDN-56-Modul ist mit einem 20-poligen Pfostenverbinder in 2mm-Technik ver- sehen, an dem die Spannungsversoorgung und die seriellen Signale anliegen. Das Modul ist für Spannungsversorgungen von +5 Volt und optional auch für +3,3 Volt verfügbar.

  • Seite 74: Die Pin-Belegung Des Aux-Verbinders (X1)

    Technische Daten ISDN-56 RJ45 Pin Signal Transmit + Receive + Receive - Transmit - 7.4 Die Pin-Belegung des AUX-Verbinders (X1) Der Aux-Verbinder ist ebenfalls ein 20-poliger Pfostenverbinder in 2mm-Technik auf dem Test- und Inbetriebnahmesignale der Fertigung anliegen. Diese Kontakte soll- ten nicht verbunden werden und frei bleiben! Außerdem liegen hier einige LED-Aus-...

  • Seite 75: Anhang

    PAD gestartet und der Telekom-Rechner angewählt. Nach der Eingabe von "echo" und "test" mit einigen Sekunden Abstand, wird mit Cntrl-P in den Kommando- modus geschaltet und mit "clr" die Verbindung beendet. Pulsar TA Pegasus pro nvram valid # appl...

  • Seite 76: Lexikon/Abkürzungen

    Lexikon/Abkürzungen ISDN-56 Lexikon/Abkürzungen 1TR6 altes nationales ISDN-Protokoll der Telekom ASCII American Standard Code for Information Interchange; international ge- bräuchlicher Zeichensatz zur Darstellung von 128 Zeichen (7-bit) populärer Kommandosatz für Modems B-Kanal Nutzkanal im ISDN (64.000 bit/sec.) Bundesamt für Zulassungen in der Telekommunikation CAPI Common ISDN Application Interface;...
  • Seite 77 ISDN-56 Lexikon/Abkürzungen ETSI European Telecommunications Standards Institute; europäisches Nor- mungsgremium für Telekommunikation HDLC high-level data link control I.430 Beschreibung der Schicht-1 des ISDN-Basisanschlusses ISDN integrated services digital network; digitales Telefonnetz international standardization organization International Telecommunications Union; Nachfolgeorganisation des CCITT. Im Sektor T (ITU-T) werden die Empfehlungen der V-Serien (Da- tenübertragung) und I- und Q-Serien (ISDN) betreut.
  • Seite 78 Lexikon/Abkürzungen ISDN-56 subaddress T.70NL Vorspann vor den X.75-Paketen; muß auf beiden Seiten vorhanden sein terminal endpoint identifier V.24 Schnittstellendefinition mit elektrischem Pegel +12V .. -12V V.120 Protokoll zur Paketierung asynchroner und synchroner Daten in HDLC- Rahmen im ISDN-B-Kanal V.110 Bitratenanpassung (rate adaption) asynchroner Endgeräte an die ISDN-...

  • Seite 79: Register
