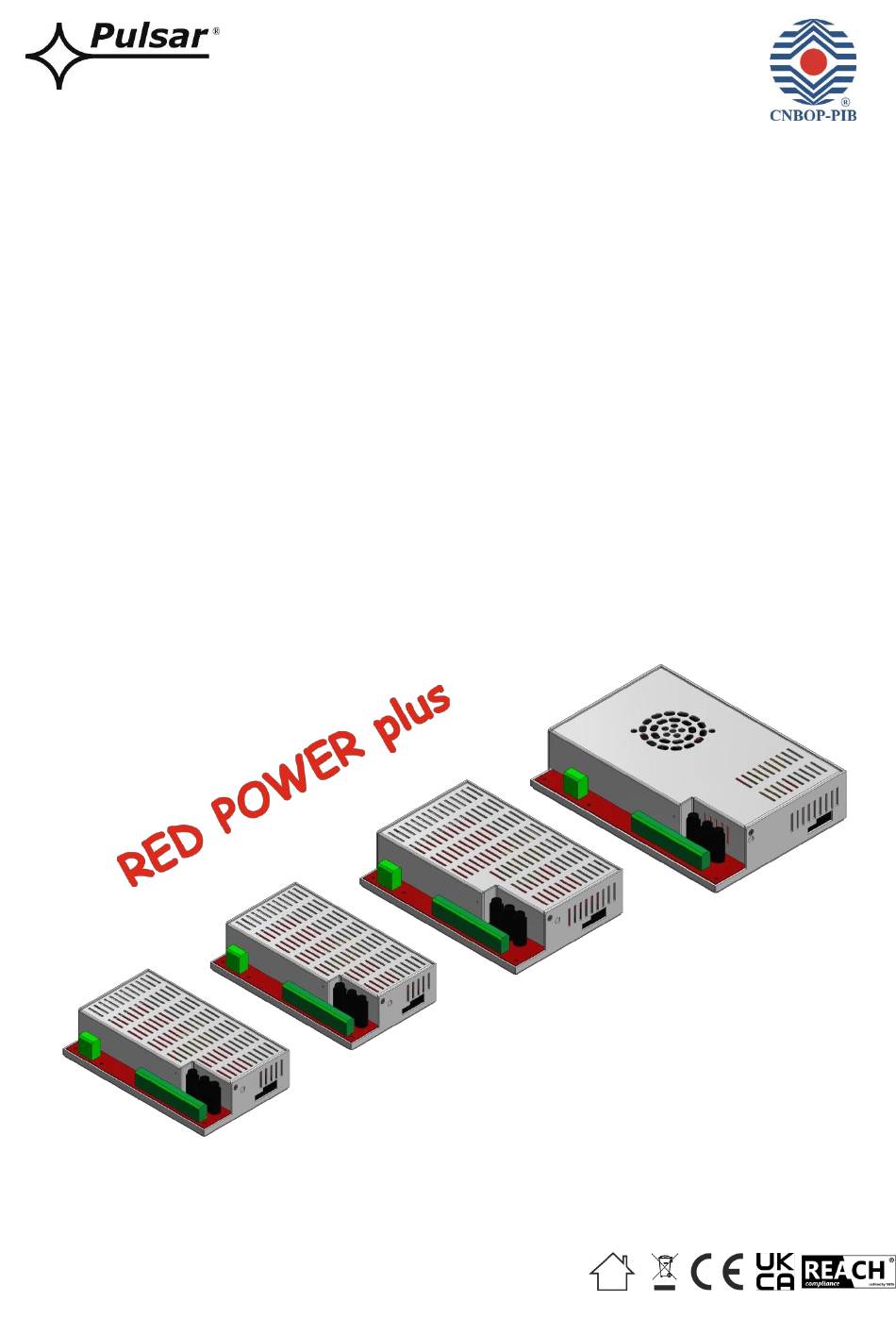

Pulsar EN54M Serie Benutzerhandbuch

Stromversorgungsmodule für eingebaute brandmeldeanlagen und rauch- und wärmekontrollsysteme
BENUTZERHANDBUCH
DE
Auflage: 5 vom 21.12.2022
Ersetzt die Ausgabe: 4 vom 07.07.2022
Module der
Reihe EN54M
v.1.1
Stromversorgungsmodule für
eingebaute Brandmeldeanlagen
und Rauch- und
Wärmekontrollsysteme.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Pulsar EN54M Serie

  • Seite 1 BENUTZERHANDBUCH Auflage: 5 vom 21.12.2022 Ersetzt die Ausgabe: 4 vom 07.07.2022 Module der Reihe EN54M v.1.1 Stromversorgungsmodule für eingebaute Brandmeldeanlagen und Rauch- und Wärmekontrollsysteme.
  • Seite 2 EN54M RED POWER plus ALLGEMEINE SICHERHEITSVORSCHRIFTEN Lesen Sie vor der Installation die Bedienungsanleitung, um Fehler zu vermeiden, die das Gerät beschädigen und einen elektrischen Schlag verursachen können. • Schalten Sie vor der Installation die Spannung im 230-V-Stromversorgungskreis ab. •...
  • Seite 3: Inhaltsverzeichnis

    EN54M RED POWER plus INHALTSVERZEICHNIS EIGENSCHAFTEN DES NETZTEILS .......................4 FUNKTIONALE ANFORDERUNGEN AN NETZTEILMODULE ..............5 TECHNISCHE BESCHREIBUNG........................6 3.1..................................6 LLGEMEINE ESCHREIBUNG 3.2.......................................6 LOCKSCHALTBILD 3.3....................7 ESCHREIBUNG DER OMPONENTEN UND TROMVERSORGUNGSKLEMMEN 3.4............................8 BMESSUNGEN DER TROMVERSORGUNGSMODULE INSTALLATION..............................9 4.1......................................9 NFORDERUNGEN 4.2.
  • Seite 4: Eigenschaften Des Netzteils

    EN54M RED POWER plus Merkmale des Netzteils. • Eingebautes Stromversorgungsmodul • Schutz vor Tiefentladung der Batterie (UVP) • In Übereinstimmung mit den Normen: Schutz vor Überladung der Batterie • EN 54-4:1997+AC:1999+A1:2002+A2:2006, EN • Anzeige der niedrigen Batteriespannung LoB 12101-10:2005+AC:2007 Schutz des Batterieausgangs gegen Kurzschluss und •...
  • Seite 5: Funktionale Anforderungen An Netzteilmodule

    EN54M RED POWER plus Funktionelle Anforderungen an Stromversorgungsmodule. Pufferstromversorgungsmodule für Brandmeldesysteme wurden in Übereinstimmung mit den folgenden Normen entwickelt: EN 54-4:1997+AC:1999+A1:2002+A2:2006 Feuermelde- und Brandmeldeanlagen. EN 12101-10:2005+AC:2007 Rauch- und Wärmekontrollsysteme. Anforderungen Stromversorgungen Funktionelle Anforderungen gemäß den Normen Serie EN54M Zwei unabhängige Stromquellen Anzeige des Ausfalls der externen Stromversorgung Zwei unabhängige, gegen Kurzschluss geschützte Stromversorgungsausgänge...
  • Seite 6: Technische Beschreibung

    EN54M RED POWER plus Technische Beschreibung. 3.1. Allgemeine Beschreibung. Um das Modul PSU in das Brandmeldesystem einbauen zu können, muss es in einem Gehäuse mit entsprechender Konstruktion untergebracht werden und ergänzende Prüfungen zur Erlangung des Zertifikats EN54-4 oder EN12101-10 in einer akkreditierten Institution durchgeführt werden.
  • Seite 7: Beschreibung Der Komponenten Und Stromversorgungsklemmen

    EN54M RED POWER plus 3.3. Beschreibung der Komponenten und Stromversorgungsklemmen. Tabelle 1. Bestandteile des PSU-Moduls (Abb. 2). Bauteil Beschreibung 230-V-Versorgungsstecker mit einer Klemme für den Anschluss eines Schutzleiters Klemmen: TEMP - Eingang des Batterietemperatursensors TAMPER - Eingang des Mikroschalters tamper...
  • Seite 8: Abmessungen Der Stromversorgungsmodule

    EN54M RED POWER plus 3.4. Abmessungen der Stromversorgungsmodule. Abb. 3. Abmessungen des Stromversorgungsmoduls. Tabelle 2. Abmessungen der Stromversorgungsmodule (Abb. 3). Modell des LxBxH [mm] [mm] [mm] [mm] [mm] Stromversorgungs moduls EN54M-2Ax 200 x 120 x 48 41,5 EN54M-3Ax 155.5...
  • Seite 9: Installation

    EN54M RED POWER plus Einbau. 4.1. Anforderungen. Um das PSU-Modul in das Brandmeldesystem einbauen zu können, muss es in einem Gehäuse geeigneter Bauart untergebracht werden und ergänzende Prüfungen zur Erlangung des Zertifikats EN54-4 oder EN12101-10 in einer akkreditierten Einrichtung absolvieren.
  • Seite 10: Verfahren Zur Überprüfung Des Stromversorgungsmoduls Am

    EN54M RED POWER plus Tabelle 3. Betriebsparameter. Umweltklasse EN 12101-10:2005+ AC:2007 Schutzart EN 60529 IP00 (o) C Betriebstemperatur ...+75 Lagertemperatur (o) C ...+60 Relative Luftfeuchtigkeit 20%...90%, keine Kondensation Sinusförmige Schwingungen während des Betriebs: 10 ÷ 50 Hz 0,1 G 50÷...
  • Seite 11: Funktionen

    EN54M RED POWER plus Funktionen 5.1. Technische Ausgänge. Das Netzgerät ist mit Relaisausgängen ausgestattet, die bei Auftreten eines bestimmten Ereignisses ihren Zustand ändern. Abb. 5. Elektrischer Schaltplan der Relaisausgänge. EPS - Ausgang zur Anzeige des 230 V Stromausfalls. •...
  • Seite 12: Optische Anzeige

    EN54M RED POWER plus 5.2. Optische Anzeige. Das PSU-Modul ist mit LEDs auf der Platine ausgestattet, die den Betriebszustand des PSU anzeigen: Abb. 8. LED ALARM. Die LED ALARM blinkt eine bestimmte Anzahl von Malen, um den Fehlercode gemäß der nachstehenden Tabelle anzuzeigen.
  • Seite 13: Anzeige Der Öffnung Des Gehäuses - Tamper

    EN54M RED POWER plus Der EXTi-Eingang ist für den Betrieb mit den Sicherungsmodulen EN54C-LB4 und EN54C-LB8 ausgelegt, die im Falle eines Sicherungsfehlers in einem der Ausgangsbereiche ein Fehlersignal erzeugen (siehe Abschnitt 5.6.1). Um eine korrekte Zusammenarbeit zwischen dem Sicherungsmodul und dem EXTi-Eingang zu gewährleisten, müssen die Anschlüsse wie in der nachstehenden Abbildung dargestellt vorgenommen werden.
  • Seite 14: Kurzschluss Des Psu-Ausgangs

    EN54M RED POWER plus 5.6. Kurzschluss des PSU-Ausgangs. Im Falle eines Kurzschlusses des AUX1- oder AUX2-Ausgangs wird eine der Sicherungen - F oder F AUX1 AUX2 dauerhaft durchgebrannt. Um die Spannung am Ausgang wiederherzustellen, muss die Sicherung ausgetauscht werden.
  • Seite 15: Zusammenarbeit Mit Elektrischen Stellantrieben - En54C-Ls4 Und En54C-Ls8 Folgemodule

    EN54M RED POWER plus 5.7.2 Zusammenarbeit mit elektrischen Stellantrieben - EN54C-LS4 und EN54C-LS8 Folgemodule. Die Folgemodule sind für den Einsatz mit elektrischen Stellantrieben ohne Rückstellfeder (EN54C-LS4) und mit elektrischen Stellantrieben mit Rückstellfeder (EN54C-LS8) für Brandschutzklappen und Rauchabzüge vorgesehen. Diese Geräte werden in Brandmeldeanlagen und Rauch- und Wärmeabzugsanlagen eingesetzt.
  • Seite 16: Reserve-Stromversorgungsschaltung

    EN54M RED POWER plus Reserve-Stromversorgungsschaltung. Das PSU-Modul ist mit intelligenten Schaltkreisen ausgestattet: Batterieladeschaltung mit der Funktion des beschleunigten Ladens und der Batteriekontrolle, deren Hauptaufgabe darin besteht, den Zustand der Batterien und der Verbindungen im Stromkreis zu überwachen. Wenn der Regler einen Stromausfall im Batteriestromkreis feststellt, erfolgt eine entsprechende Anzeige und ein Wechsel des technischen ALARM-Ausgangs.
  • Seite 17: Standby-Zeit

    EN54M RED POWER plus Abb. 13. Montage des Temperatursensors. Die von vielen Herstellern empfohlene Nennbetriebstemperatur für Batterien beträgt 25 °C. Der Betrieb bei höheren Temperaturen verkürzt die Lebensdauer der Batterien erheblich. Für jeden anhaltenden Temperaturanstieg von 8 °C über der Nenntemperatur verringert sich die Lebensdauer um die Hälfte. Das bedeutet, dass sich die Lebensdauer der Batterie bei einer Betriebstemperatur von 33 °C um 50 % verringern...
  • Seite 18: Technische Parameter

    EN54M RED POWER plus Technische Parameter. Elektrische Parameter (Tabelle 4). Mechanische Parameter (Tabelle 5). Sicherheit bei der Verwendung (Tabelle 6). Empfohlene Typen und Querschnitte der Installationskabel (Tabelle 7). Tabelle 4. Elektrische Parameter. Funktionsklasse EN 12101-10:2005 + AC:2007 Netzversorgung ~230 V...
  • Seite 19 EN54M RED POWER plus Tabelle 5. Mechanische Parameter. 204 x 141 x 52 237 x 168 x 55 200 x 120 x 48 Abmessungen des [mm] [+/- 2mm] [+/- 2mm] [+/- 2mm] Gehäuses (LxBxH) 212 x 75 x Φ5 [+/- 2mm] 216 x 88 x Φ5...
  • Seite 20: Technische Inspektionen Und Wartung

    VORSICHT! Das Netzteil ist für die Zusammenarbeit mit verschlossenen Blei-Säure-Batterien (SLA) ausgelegt. Nach der Betriebszeit dürfen diese nicht weggeworfen werden, sondern müssen gemäß dem geltenden Gesetz recycelt werden. Pulsar sp. j. Siedlec 150, 32-744 Łapczyca, Polen Tel.. (+48) 14-610-19-45 E-Mail:sales@pulsar.pl http:// www.pulsar.pl...
