C-Serie
23.8. H
INTEREINANDERSCHALTUNG VON
Das Hintereinanderschalten (Durchschleifen von einem Stromversorgungsausgang zum nächsten) ist zulässig, solange der durch einen
Anschlussstift fließende mittlere Ausgangsstrom 25A nicht übersteigt. Bei einem höheren Strom verwenden Sie bitte eine separate
Verteilerklemmenleiste.

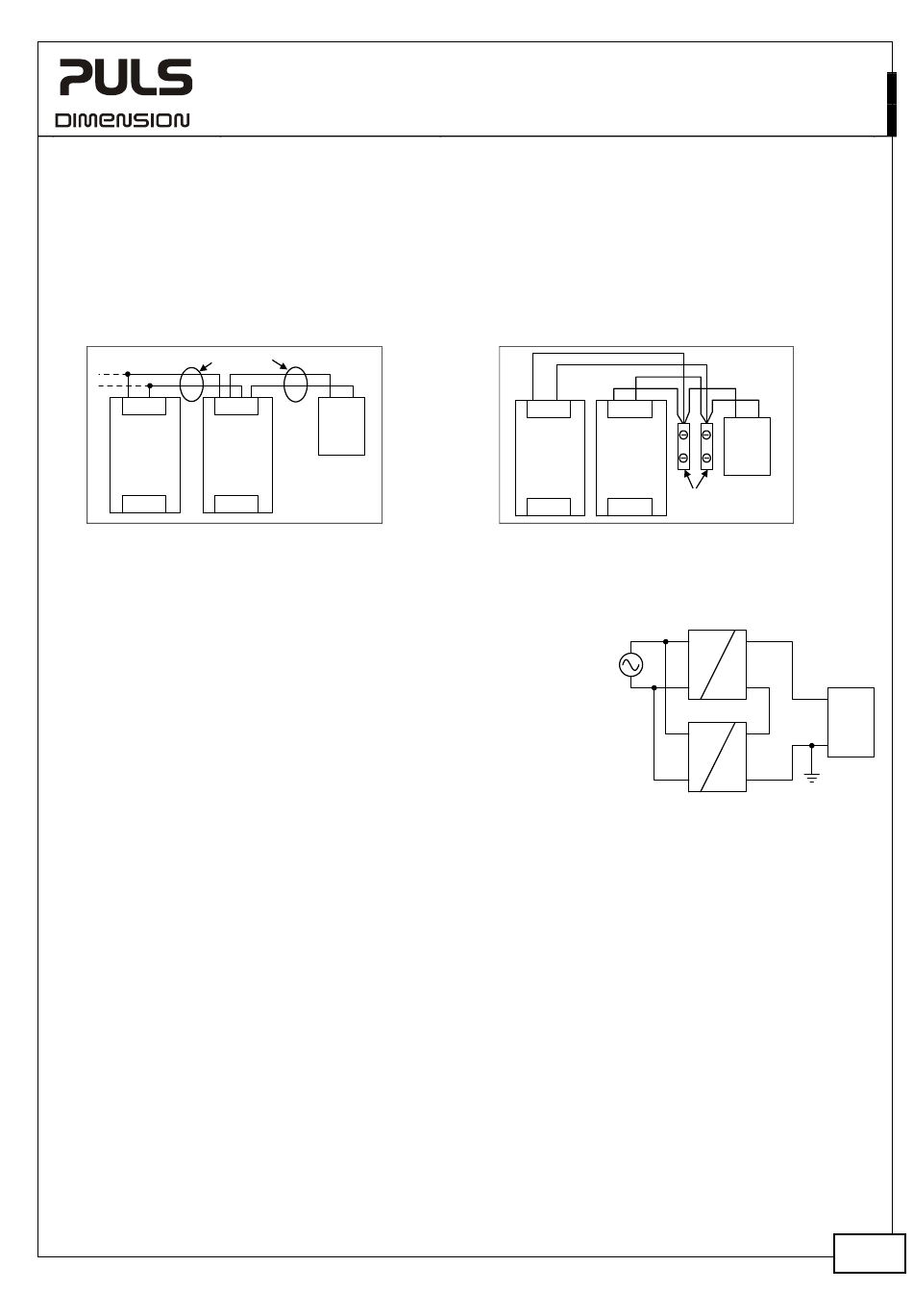

Bild 23-3 Hintereinanderschalten von Ausgängen
max 25A!
Output
Output
- -
+ +
+ +
P ower
P ower
S upply
S upply
Input
Input
23.9. S
ERIENSCHALTUNG
Stromversorgungen des gleichen Typs können in Reihe geschaltet werden, um die
Ausgangsspannungen zu erhöhen. Es können so viele Geräte in Reihe geschaltet werden
wie nötig, solange die Summe der Ausgangsspannungen nicht mehr als 150Vdc beträgt.
Spannungen mit einem Potential über 60Vdc sind keine Schutzkleinspannungen mehr und
können gefährlich sein. Solche Spannungen müssen mit einem Berührungsschutz installiert
werden. Eine Erdung des Ausgangs ist erforderlich, wenn die Summe der
Ausgangsspannung mehr als 60Vdc beträgt. Vermeiden Sie Rückflussspannung (z. B. von
einem bremsenden Motor oder einer Batterie), die an die Ausgangsklemmen angelegt wird.
Halten Sie zwischen zwei Stromversorgungen einen Einbauabstand von 15mm (links/rechts)
ein und installieren Sie die Stromversorgungen nicht übereinander. Denken Sie daran, dass
Ableitstrom, elektromagnetische Störungen, Einschaltstrom und Oberwellen bei Verwendung
mehrerer Stromversorgungen zunehmen.
23.10. V
ERWENDUNG IN EINEM DICHTEN
Wenn die Stromversorgung in ein dicht verschlossenes Gehäuse eingebaut wird, ist die Temperatur im Innern des Gehäuses höher als
außerhalb des Gehäuses. In diesem Fall gilt die Temperatur im Innern des Gehäuses als die Umgebungstemperatur für die
Stromversorgung.
Die folgenden Messergebnisse können als Referenz für die Abschätzung des Temperaturanstiegs im Innern des Gehäuses verwendet
werden.
Die Stromversorgung ist in der Mitte des Gehäuses platziert. Es befinden sich keine anderen wärmeerzeugenden Elemente im Gehä use
Gehäuse:
Last:
Eingang:
Temp. innerh. Gehäuse:
Temp. außerh. Gehäuse:
Temperaturanstieg:
Jan. 2010 / Rev. 1.0 DS-CT5.121-DE
Alle Werte gelten bei 12V, 8A, 400Vac, +25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders angegeben.
-
+
- -
Load
Rittal Typ IP66 Gehäuse PK 9516 100, Kunststoff, 110x180x165mm
12V, 6.4A; (= 80%) Last befindet sich außerhalb des Gehäuses
2x 400Vac
+51,1°C (gemessen in der Mitte auf der rechten Seite der Stromversorgung in einem Abstand von 2cm)
+25,2°C
25,9K
www.pulspower.com Telefon +49 89 9278 0
12V, 8A, ZWEI-PHASEN-EINGANG
N
ETZTEILEN
Bild 23-4 Verwendung von Verteilerklemmen
Output
- -
+ +
P ower
S upply
Input
G
EHÄUSE
Deutschland
CT5.121
Output
-
- -
+
+ +
Load
P ower
S upply
Dis tribution
Input
Terminals
Unit A
AC
+
-
DC
Unit B
AC
+
-
DC
+
Load
-
E arth
20/21
