23. A
NWENDUNGSHINWEISE
23.1. S
PITZENSTROMFÄHIGKEIT
Magnetspulen, Schütze und Pneumatikmodule verfügen häufig über eine stationäre Spule und eine Aufnehmerspule. Der
Einschaltstrombedarf der Aufnehmerspule liegt um ein Mehrfaches höher als der stationäre Strom und übersteigt gewöhnlich
den Ausgangsnennstrom (einschließlich PowerBoost). Dies gilt auch beim Starten einer kapazitiven Last.
Stromkreise sind häufig mit Leitungsschutzschaltern oder Sicherungen abgesichert. Bei einem Kurzschluss oder einer
Überlast im Stromkreis benötigt die Sicherung eine gewisse Menge an Überstrom, um auszulösen oder durchzubrennen. Die
Spitzenstromfähigkeit sorgt für einen sicheren Betrieb nachfolgender Leitungsschutzschalter.
Ist die Eingangsspannung vor einem solchen Ereignis eingeschaltet, können die eingebauten groß dimensionierten
Ausgangskondensatoren in der Stromversorgung zusätzlichen Strom liefern. Eine Entladung dieser Kondensatoren führt zu
einem Spannungseinbruch am Ausgang. Die folgenden zwei Beispiele zeigen typische Spannungseinbrüche:

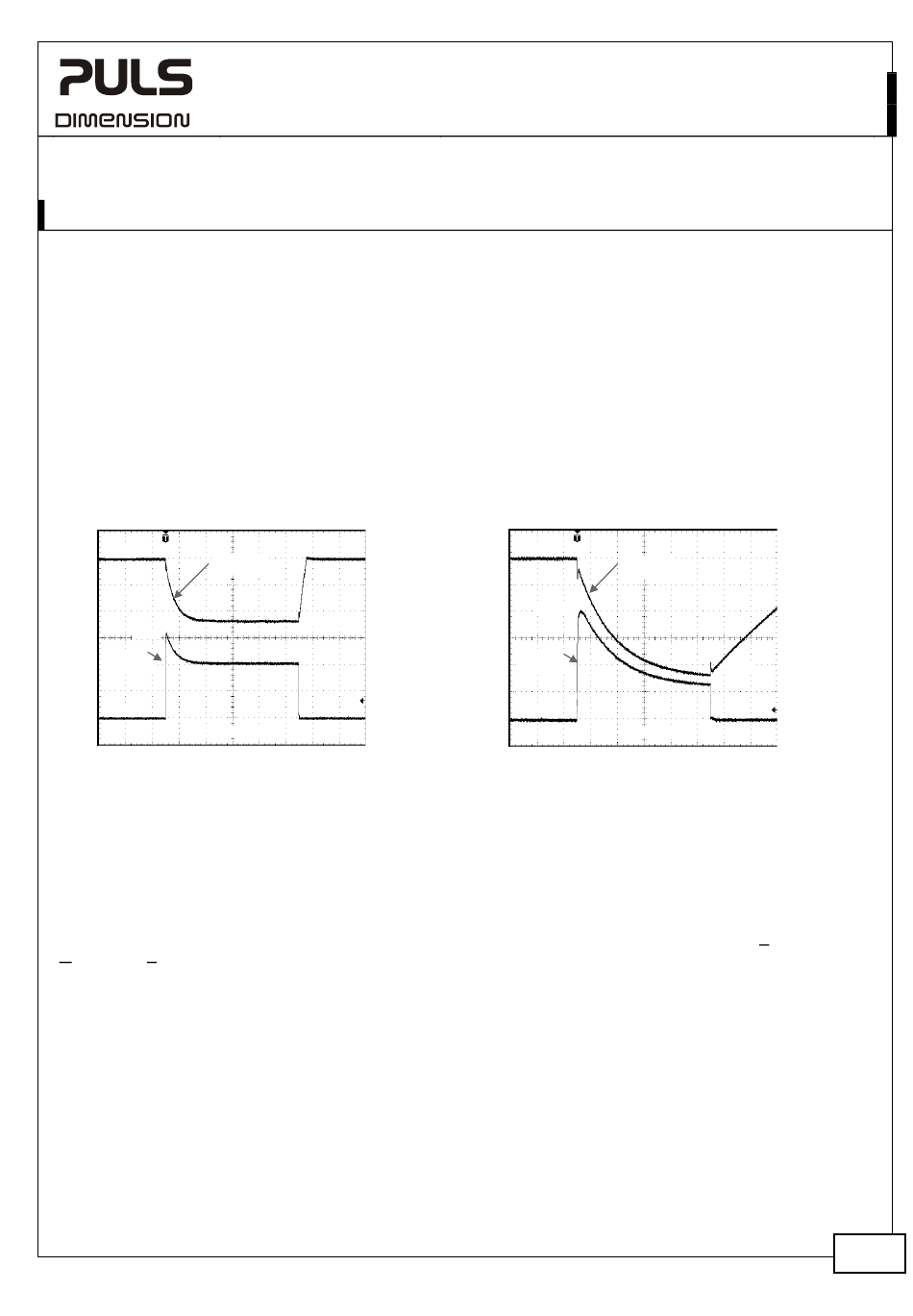

Bild 23-1 Spitzenlast 16A für 50ms, typ.
12V
Output
Voltage
16A
Output
C urrent
0A
10ms /DIV
Spitzenlast 16A (ohmsche Last) für 50ms
Einbruch der Ausgangsspannung von 12V
auf 7V.
23.2. R
ÜCKSPEISENDE
Lasten wie bremsende Motoren oder Induktivitäten können Spannung zur Spannungsversorgung rückspeisen. Dieses
Merkmal wird auch als Rückspeisefestigkeit oder Widerstandsfähigkeit gegen die Gegen-EMK bezeichnet. (Elektro
Magnetische Kraft).
Diese Stromversorgung ist beständig und weist keine Fehlfunktion auf, wenn eine Last Spannung zur Stromversorgung
rückspeist. Es ist unerheblich, ob die Stromversorgung ein- oder ausgeschaltet ist.
Die maximal zulässige Rückspeisespannung beträgt 25Vdc. Die absorbierende Energie kann entsprechend der großen
eingebauten Ausgangskapazität berechnet werden, die in Kapitel 6 spezifiziert ist.
Jan. 2010 / Rev. 1.0 DS-CT5.121-DE
Alle Werte gelten bei 12V, 8A, 400Vac, +25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders angegeben.
7V
L
ASTEN
www.pulspower.com Telefon +49 89 9278 0
12V, 8A, ZWEI-PHASEN-EINGANG
Bild 23-2 Spitzenlast 40A für 5ms, typ.
12V
Output
Voltage
40A
Output
C urrent
0A
1ms /DIV
Spitzenlast 40A (ohmsche Last) für 5ms
Einbruch der Ausgangsspannung von 12V
auf 3,7V.
Deutschland
CT5.121
3.7V
