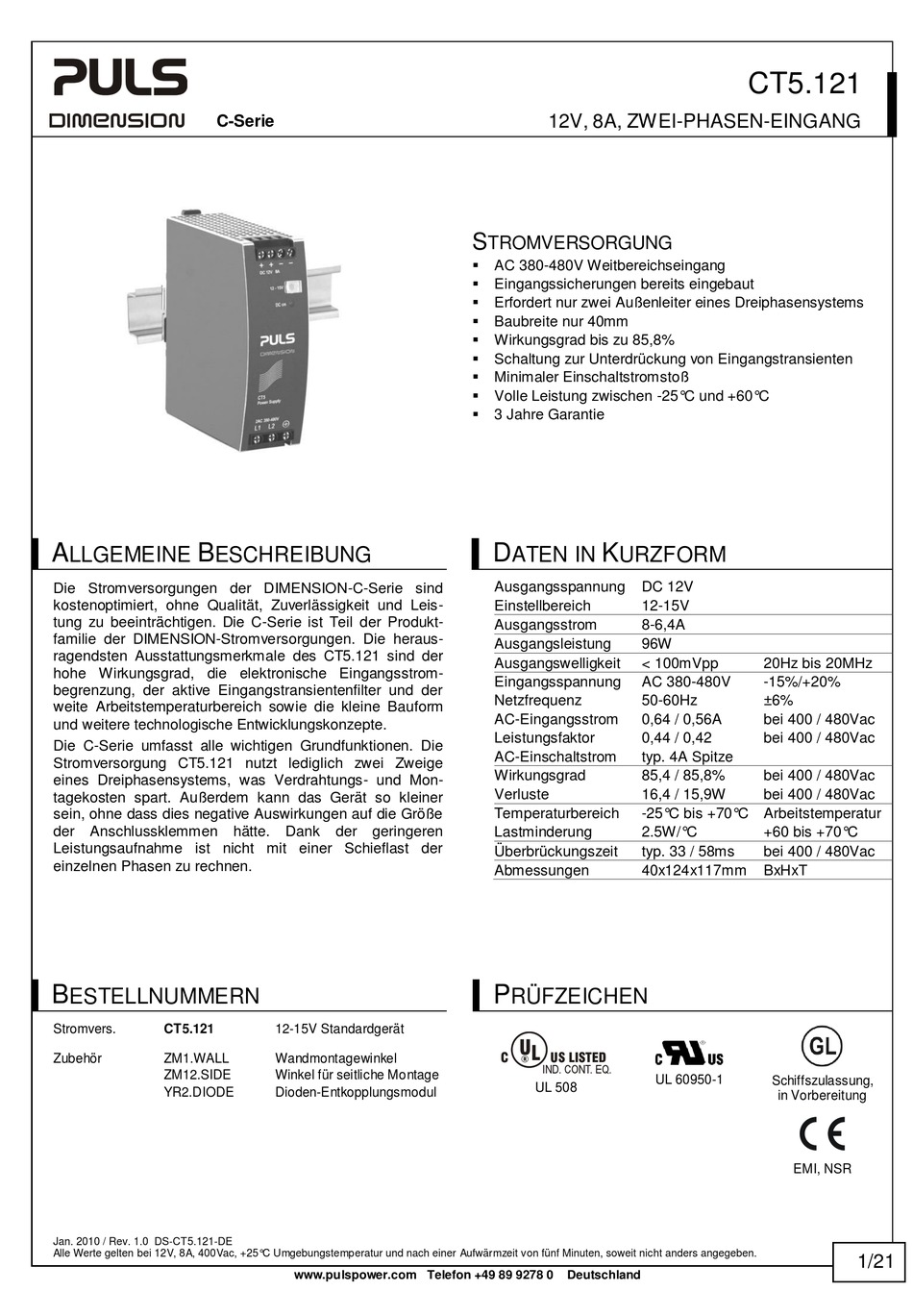

PULS Dimension C Serie Bedienungsanleitung

C-Serie
A B
LLGEMEINE ESCHREIBUNG
Die Stromversorgungen der DIMENSION-C-Serie sind
kostenoptimiert, ohne Qualität, Zuverlässigkeit und Leis-
tung zu beeinträchtigen. Die C-Serie ist Teil der Produkt-
familie der DIMENSION-Stromversorgungen. Die heraus-
ragendsten Ausstattungsmerkmale des CT5.121 sind der
hohe Wirkungsgrad, die elektronische Eingangsstrom-
begrenzung, der aktive Eingangstransientenfilter und der
weite Arbeitstemperaturbereich sowie die kleine Bauform
und weitere technologische Entwicklungskonzepte.
Die C-Serie umfasst alle wichtigen Grundfunktionen. Die
Stromversorgung CT5.121 nutzt lediglich zwei Zweige
eines Dreiphasensystems, was Verdrahtungs- und Mon-
tagekosten spart. Außerdem kann das Gerät so kleiner
sein, ohne dass dies negative Auswirkungen auf die Größe
der Anschlussklemmen hätte. Dank
Leistungsaufnahme ist nicht mit einer Schieflast der
einzelnen Phasen zu rechnen.
B
ESTELLNUMMERN
Stromvers. CT5.121
Zubehör ZM1.WALL
ZM12.SIDE
YR2.DIODE
Jan. 2010 / Rev. 1.0 DS-CT5.121-DE
Alle Werte gelten bei 12V, 8A, 400Vac, +25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders angegeben.
der geringeren
12-15V Standardgerät
Wandmontagewinkel
Winkel für seitliche Montage
Dioden-Entkopplungsmodul
www.pulspower.com Telefon +49 89 9278 0
12V, 8A, ZWEI-PHASEN-EINGANG
S
TROMVERSORGUNG
 AC 380-480V Weitbereichseingang
 Eingangssicherungen bereits eingebaut
 Erfordert nur zwei Außenleiter eines Dreiphasensystems
 Baubreite nur 40mm
 Wirkungsgrad bis zu 85,8%
 Schaltung zur Unterdrückung von Eingangstransienten
 Minimaler Einschaltstromstoß
 Volle Leistung zwischen -25°C und +60°C
 3 Jahre Garantie
D K
ATEN IN URZFORM
Ausgangsspannung DC 12V
Einstellbereich 12-15V
Ausgangsstrom 8-6,4A
Ausgangsleistung 96W
Ausgangswelligkeit < 100mVpp
Eingangsspannung AC 380-480V
Netzfrequenz 50-60Hz
AC-Eingangsstrom 0,64 / 0,56A
Leistungsfaktor 0,44 / 0,42
AC-Einschaltstrom typ. 4A Spitze
Wirkungsgrad 85,4 / 85,8%
Verluste 16,4 / 15,9W
Temperaturbereich -25°C bis +70°C Arbeitstemperatur
Lastminderung 2.5W/°C
Überbrückungszeit typ. 33 / 58ms
Abmessungen 40x124x117mm
P
RÜFZEICHEN
IND. CONT. EQ.
UL 508
Deutschland
CT5.121
20Hz bis 20MHz
-15%/+20%
±6%
bei 400 / 480Vac
bei 400 / 480Vac
bei 400 / 480Vac
bei 400 / 480Vac
+60 bis +70°C
bei 400 / 480Vac
BxHxT
UL 60950-1
Schiffszulassung,
in Vorbereitung
EMI, NSR
1/21
