PULS DIMENSION CPS20.241-60 Anleitung

C-Serie
A B
LLGEMEINE ESCHREIBUNG

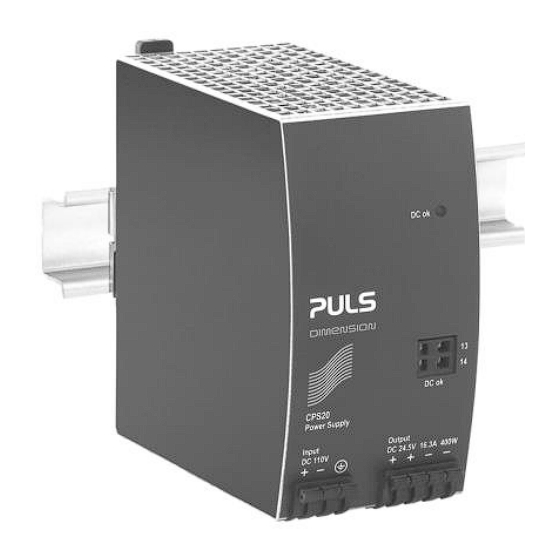

Der DC/DC-Wandler CPS20.241-60 wurde speziell für
Bahn- und Transportanwendungen entwickelt. Er ist nach
der Norm EN 50155 zugelassen, einer internationalen
Norm für elektronische Einrichtungen auf Schienenfahr-
zeugen für Bahnanwendungen. Die Norm deckt Aspekte
wie Temperatur, Feuchtigkeit, Schock, Vibration, EMV und
andere Parameter ab. Aufgrund dieser Anforderungen ist
das Gerät mit schutzlackierten Leiterplatten ausgestattet.
Das Gerät verfügt über einen DC-OK-Signalkontakt für die
Fernüberwachung, einen MOSFET als Entkoppelelement
für den Aufbau redundanter Stromversorgungssysteme und
Schnellanschluss-Federkraftklemmen für eine zuverlässige
Verbindung, selbst wenn mechanische Vibrationen und
Stöße auftreten. Darüber hinaus deckt das Gerät einen
extrem großen Temperaturbereich von
ab, und dies bei vollem Ausgangsstrom.
Dieser DC/DC-Wandler weist ein sehr kompaktes Gehäuse
auf und benötigt wegen des hohen Wirkungsgrads und der
geringen Verluste lediglich 65mm Platz auf der DIN-
Schiene. Der hohe Wirkungsgrad wird durch den Einsatz
modernster Technologie und weiterer einzigartiger Kon-
struktionstechniken erreicht.
B
ESTELLNUMMERN
DC/DC-Wandler CPS20.241-60
Zubehör ZM2.WALL
ZM13.SIDE
Aug. 2016 / Rev. 1.0 DS-CPS20.241-60-DE
Alle Werte gelten bei 24,5V, 16,3A, 110Vdc, +25°C Umgebungstemperatur und nach einer Aufwärmzeit
von fünf Minuten, soweit nicht anders angegeben.
–
40°C bis zu +70°C
Wandmontagewinkel
Winkel für seitliche
Montage
www.pulspower.com Telefon +49 89 9278 0
24V, 400W, DC/DC-W
DC/DC-W
ANDLER
 Bahnkonform gemäß EN 50155
 Schutzlackierte Leiterplatten
 Eingebaute Redundanz (Mosfet als Entkoppelelement am
Ausgang)
 Schnellanschluss-Federkraftklemmen
–
 77
154Vdc Weitbereichseingang
 Baubreite nur 65mm
 Wirkungsgrad bis zu 93,7%
 Hervorragender Teillastwirkungsgrad
PLUS
 Sicherer Hiccup
Überlastmodus
 Minimaler Einschaltstromstoß
 Volle Leistung zwischen
 DC-OK-Relaiskontakt
 Eingangsverpolungsschutz
 3 Jahre Garantie
D K
ATEN IN URZFORM
Ausgangs-
DC 24,5V
spannung
–
Einstellbereich
Ausgangsstrom 16,3A
Ausgangsleistung 400W
Ausgangs-welligkeit max. 70mVpp
–
AC-Eingangs-
spannung
DC-Eingangs- DC 110V
spannung
DC-Eingangsstrom 3,87A
Einschaltstrom typ. 6A Spitze
Wirkungsgrad 93,7%
Verluste 26,9W
–
Temperaturbereich
+70°C
–
Leistungs-
rücknahme
Überbrückungszeit typ. 35ms
Abmessungen 65x124x127mm B x H x T
Gewicht 980g / 2,2lb
P
RÜFZEICHEN
Deutschland
CPS20.241-60
ANDLER
–
40°C und +70°C
nicht einstellbar
20Hz bis 20MHz
–
–
30%/ +40%
bei 110Vdc
bei 110Vdc
bei 110Vdc
bei 110Vdc
Arbeits-temperatur
40°C bis
nicht erforderlich
bei 110Vdc
EMV, NSR
1/22
