23.11. E

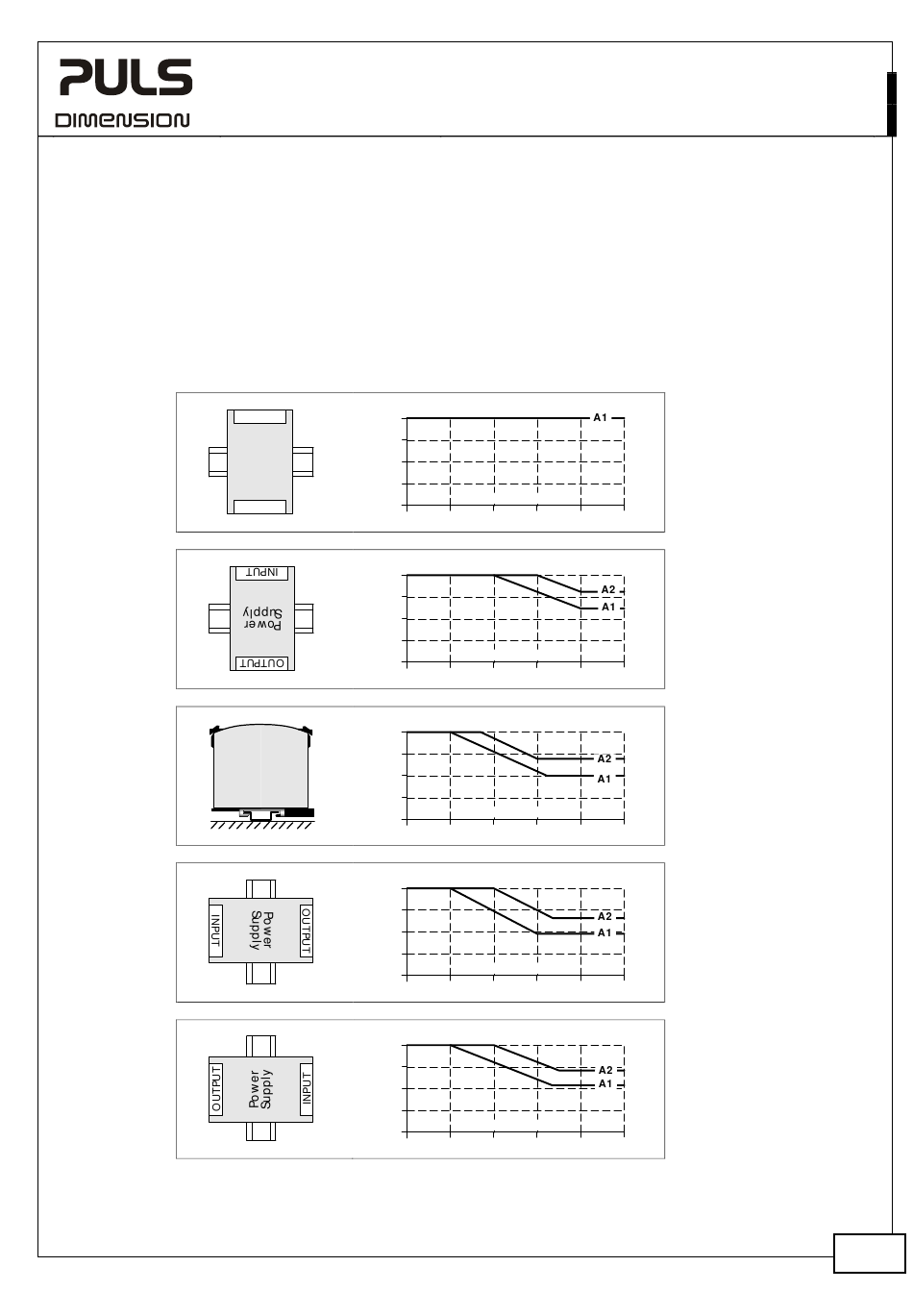

INBAULAGEN
Einbaulagen, die von der Standardeinbaulage abweichen, erfordern eine Verringerung der Dauerausgangsleistung oder eine
Begrenzung der maximal zulässigen Umgebungstemperatur. Das Ausmaß der Reduzierung wirkt sich auf die
Lebenserwartung der Stromversorgung aus. Daher finden Sie nachstehend zwei verschiedene Kennlinien für die
Lastminderung:
Kennlinie A1
Empfohlener Ausgangsstrom.
Kennlinie A2
Max. zulässiger Ausgangsstrom (führt zu etwa der halben Lebenserwartung von A1).
Bild 23-5
Einbaulage A
(Standard-
Einbaulage)
Bild 23-;6
Einbaulage B
(Auf dem Kopf
stehend)
Bild 23-7
Einbaulage C
(Tischmontage)
Bild 23-8
Einbaulage D
(Horizontal im
Uhrzeigersinn)
Bild 23-9
Einbaulage E
(Horizontal gegen
den Uhrzeigersinn)
- Verbindlich ist nur die englische Originalversion -
Jan. 2010 / Rev. 1.0 DS-CT5.121-DE
Alle Werte gelten bei 12V, 8A, 400Vac, +25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders angegeben.
Output C urrent
OUTP UT
8A
6
P ower
4
S upply
2
0
INP UT
10
Output C urrent
8A
6
4
2
0
10
Output C urrent
8A
6
4
2
0
10
Output C urrent
8A
6
4
2
0
10
Output C urrent
8A
6
4
2
0
10
www.pulspower.com Telefon +49 89 9278 0
12V, 8A, ZWEI-PHASEN-EINGANG
Ambient Temperature
20
30
40
50
60°C
Ambient Temperature
20
30
40
50
60°C
Ambient Temperature
20
30
40
50
60°C
Ambient Temperature
20
30
40
50
60°C
Ambient Temperature
20
30
40
50
60°C
Deutschland
CT5.121
21/21
