PULS CT5.241 Kurzanleitung

CP-Serie
P
RODUKTBESCHREIBUNG
Die Stromversorgungen der Dimension-C-Serie sind
kostenoptimiert, ohne Qualität, Zuverlässigkeit und
Leistung zu beeinträchtigen. Die C-Serie ist Teil der
Produktfamilie der DIMENSION-Stromversorgungen. Die
herausragenden Ausstattungsmerkmale der CT5.241
sind der hohe Wirkungsgrad,
Eingangsstrombegrenzung,
Eingangstransientenfilter
Arbeitstemperaturbereich sowie die kleine Bauform und
weitere technologische Entwicklungskonzepte.
Die C-Serie umfasst alle wichtigen Grundfunktionen. Die
Geräte verfügen über eine Leistungsreserve von 20%,
die bei Temperaturen von bis zu +45°C sogar dauerhaft
genutzt werden kann. Die CT5.241 nutzt lediglich zwei
Zweige eines Dreiphasensystems, was Verdrahtungs-
und Montagekosten spart. Außerdem kann das Gerät so
kleiner sein, ohne dass dies negative Auswirkungen auf
die Größe der Anschlussklemmen hätte.
geringeren Leistungsaufnahme ist nicht mit einer
Schieflast der einzelnen Phasen zu rechnen.
B
ESTELLNUMMERN

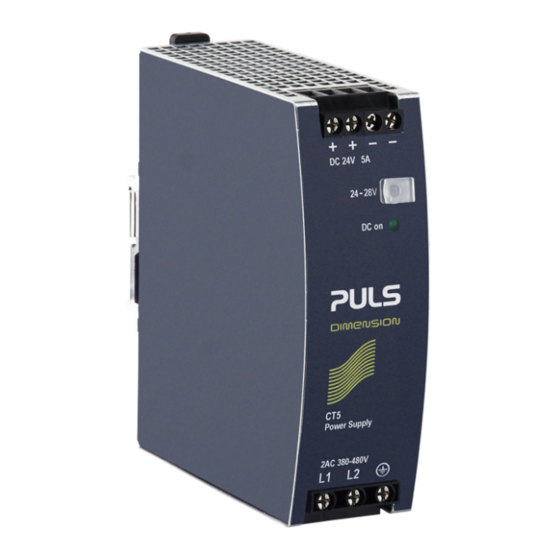

Stromversorgung CT5.241
Mechanisches Zubehör
ZM1.WALL
ZM12.SIDE
Montage
Mai 2018 / Rev. 2.0 DS-CT5.241-DE
25°C Umgebungstemperatur und nach einer Aufwärmzeit von fünf Minuten, soweit nicht anders angegeben.
die elektronische
der aktive
und der weite
Dank der
Wandmontagewinkel
Winkel für seitliche
Alle Werte sind typische Werte bei 400Vac, 50Hz Eingangsspannung, 24V, 5A Ausgangslast,
www.pulspower.com Telefon +49 89 9278 0
D
REIPHASIG
S
TROMVERSORGUNG
 AC 380-480V Weitbereichseingang
 Eingangssicherungen bereits eingebaut
 Erfordert nur zwei Außenleiter eines
Dreiphasensystems
 Baubreite nur 40mm
 Wirkungsgrad bis zu 90,4%
 20% Ausgangsleistungsreserve
 Schaltung zur Unterdrückung von Eingangstransienten
 Minimaler Einschaltstromstoß
 Volle Leistung zwischen -25°C und +60°C
 3 Jahre Garantie
D K
ATEN IN URZFORM
Ausgangsspannung DC 24V
Einstellbereich 24-28V
Ausgangsstrom 6,0-5,1A
5,0-4,3A
3,8-3,2A
Lineare Lastminderung zwischen +45°C und +70°C
EingangsspannungAC AC 380-480V
Netzfrequenz 50-60Hz
Eingangsstrom AC 0,75 / 0,68A
Leistungsfaktor 0,45 / 0,43
AC-Einschaltstrom 4 / 4Apk
Wirkungsgrad 90,4 / 90,0%
Verluste 12,7 / 13,3W
Netzausfall- 40 / 60ms
Überbrückungszeit
Temperaturbereich -25°C bis +70°C
Größe (B × H × T) 40 × 124 ×
117mm
Gewicht 500g / 1,1lb
W Z
ICHTIGSTE ULASSUNGEN
Details und alle Zulassungen siehe Abschnitt 18.
IND. CONT. EQ.
UL 508
Deutschland
CT5.241
, 24V, 5A, 120W
Nominal
Werkseinstellung 24,1V
Unter +45°C Umgtemp.
Bei +60°C Umgtemp.
Bei +70°C Umgtemp.
-15%/+20%
±6%
Bei 400 / 480Vac
Bei 400 / 480Vac
Bei 400 / 480Vac
Bei 400 / 480Vac
Bei 400 / 480Vac
Bei 400 / 480Vac
Ohne DIN-Schienen
UL 60950-1
