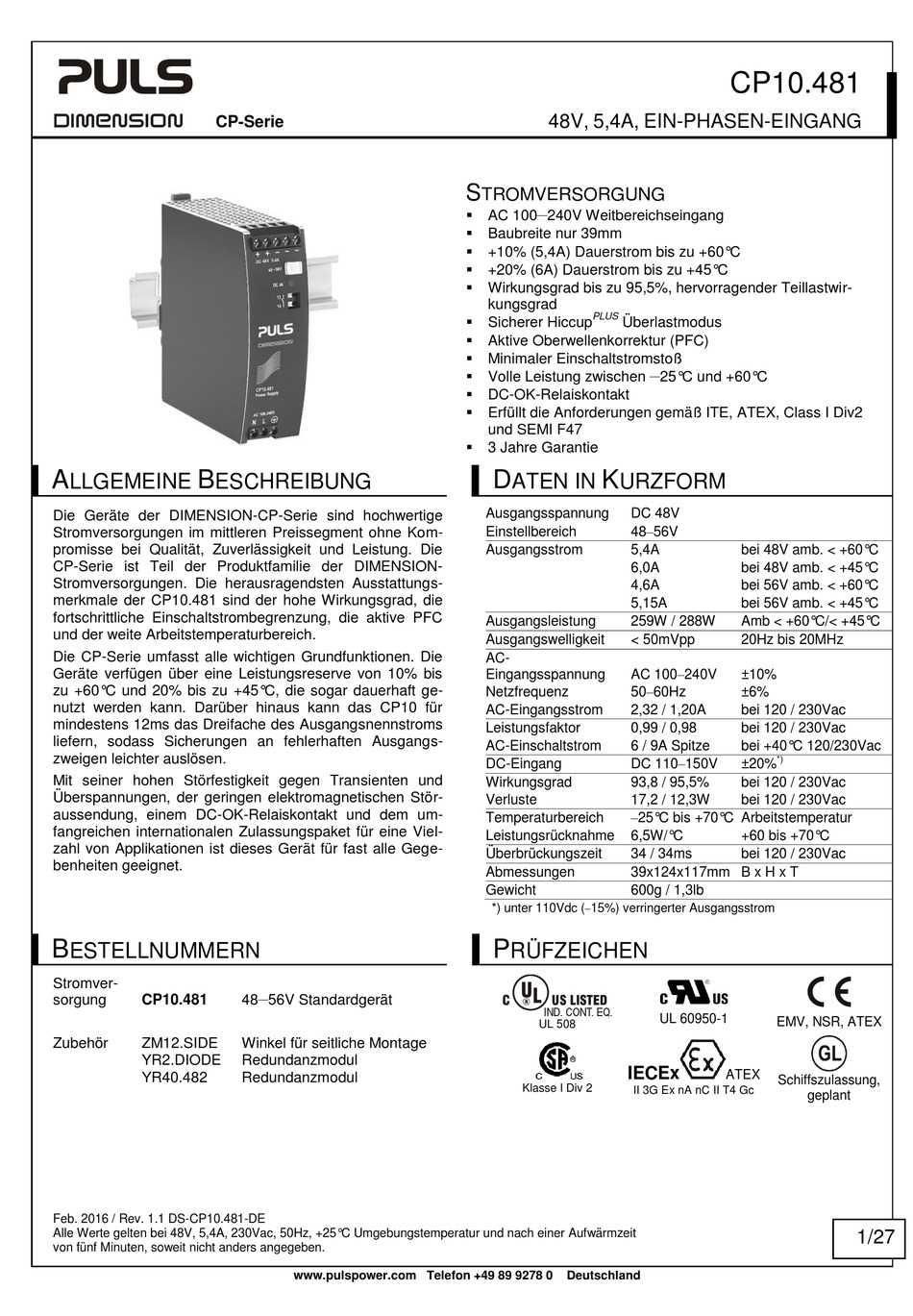

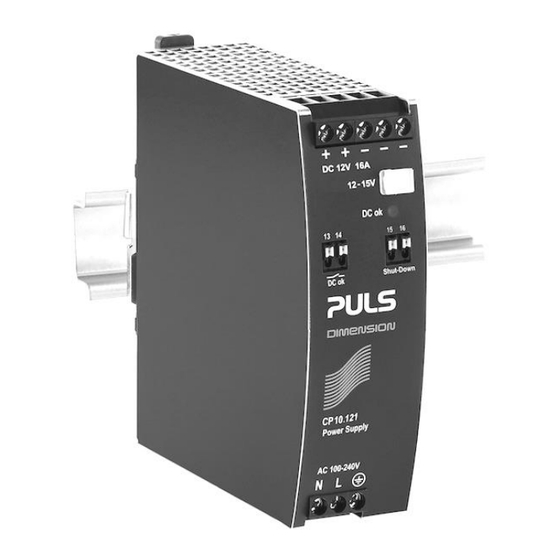

PULS DIMENSION CP Serie Bedienungsanleitung

CP-Serie
A B
LLGEMEINE ESCHREIBUNG
Die Geräte der DIMENSION-CP-Serie sind hochwertige
Stromversorgungen im mittleren Preissegment ohne Kom-
promisse bei Qualität, Zuverlässigkeit und Leistung. Die
CP-Serie ist Teil der Produktfamilie der DIMENSION-
Stromversorgungen. Die herausragendsten Ausstattungs-
merkmale der CP10.481 sind der hohe Wirkungsgrad, die
fortschrittliche Einschaltstrombegrenzung, die aktive PFC
und der weite Arbeitstemperaturbereich.
Die CP-Serie umfasst alle wichtigen Grundfunktionen. Die
Geräte verfügen über eine Leistungsreserve von 10% bis
zu +60°C und 20% bis zu +45°C, die sogar dauerhaft ge-
nutzt werden kann. Darüber hinaus kann das CP10 für
mindestens 12ms das Dreifache des Ausgangsnennstroms
liefern, sodass Sicherungen an fehlerhaften Ausgangs-
zweigen leichter auslösen.
Mit seiner hohen Störfestigkeit gegen Transienten und
Überspannungen, der geringen elektromagnetischen Stör-
aussendung, einem DC-OK-Relaiskontakt und dem um-
fangreichen internationalen Zulassungspaket für eine Viel-
zahl von Applikationen ist dieses Gerät für fast alle Gege-
benheiten geeignet.
B
ESTELLNUMMERN
Stromver-
sorgung CP10.481
Zubehör ZM12.SIDE
YR2.DIODE
YR40.482
Feb. 2016 / Rev. 1.1 DS-CP10.481-DE
Alle Werte gelten bei 48V, 5,4A, 230Vac, 50Hz, +25°C Umgebungstemperatur und nach einer Aufwärmzeit
von fünf Minuten, soweit nicht anders angegeben.
–
48 56V Standardgerät
Winkel für seitliche Montage
Redundanzmodul
Redundanzmodul
www.pulspower.com Telefon +49 89 9278 0
48V, 5,4A, EIN-PHASEN-EINGANG
S
TROMVERSORGUNG
–
 AC 100
240V Weitbereichseingang
 Baubreite nur 39mm
 +10% (5,4A) Dauerstrom bis zu +60°C
 +20% (6A) Dauerstrom bis zu +45°C
 Wirkungsgrad bis zu 95,5%, hervorragender Teillastwir-
kungsgrad
PLUS
 Sicherer Hiccup
Überlastmodus
 Aktive Oberwellenkorrektur (PFC)
 Minimaler Einschaltstromstoß
 Volle Leistung zwischen
 DC-OK-Relaiskontakt
 Erfüllt die Anforderungen gemäß ITE, ATEX, Class I Div2
und SEMI F47
 3 Jahre Garantie
D K
ATEN IN URZFORM
Ausgangsspannung DC 48V
Einstellbereich 48–56V
Ausgangsstrom 5,4A
6,0A
4,6A
5,15A
Ausgangsleistung 259W / 288W
Ausgangswelligkeit < 50mVpp
AC-
Eingangsspannung AC 100–240V
Netzfrequenz 50–60Hz
AC-Eingangsstrom 2,32 / 1,20A
Leistungsfaktor 0,99 / 0,98
AC-Einschaltstrom 6 / 9A Spitze
DC-Eingang DC 110–150V
Wirkungsgrad 93,8 / 95,5%
Verluste 17,2 / 12,3W
–25°C bis +70°C Arbeitstemperatur
Temperaturbereich
Leistungsrücknahme 6,5W/°C
Überbrückungszeit 34 / 34ms
Abmessungen 39x124x117mm B x H x T
Gewicht 600g / 1,3lb
–
*) unter 110Vdc ( 15%) verringerter Ausgangsstrom
P
RÜFZEICHEN
IND. CONT. EQ.
UL 508
IECEx
Klasse I Div 2
II 3G Ex nA nC II T4 Gc
Deutschland
CP10.481
–
25°C und +60°C
bei 48V amb. < +60°C
bei 48V amb. < +45°C
bei 56V amb. < +60°C
bei 56V amb. < +45°C
Amb < +60°C/< +45°C
20Hz bis 20MHz
±10%
±6%
bei 120 / 230Vac
bei 120 / 230Vac
bei +40°C 120/230Vac
*)
±20%
bei 120 / 230Vac
bei 120 / 230Vac
+60 bis +70°C
bei 120 / 230Vac
UL 60950-1
EMV, NSR, ATEX
ATEX
Schiffszulassung,
geplant
1/27
